一、液晶彩电的电路构成

液晶彩电的电路由电源电路、微控制器电路、液晶屏驱动电路、高中频信号处理电路、伴音电路、机外信号输入接口电路、时序逻辑控制电路、背光灯供电电路（高压逆变器或 LED驱动电路）、视频解码电路、扫描格式变换电路等构成，如下图所示。


二、单元电路的作用

为了让大家熟悉典型液晶彩电电路的构成及电路间的关系，下面对各个单元电路的功能进行简单介绍。

1．电源电路

电源电路的作用是将 220V 市电电压变换为直流电压，为负载供电。液晶彩电的电源电路通常由 300V 供电电路、PFC 电路和开关电源构成。其中，300V 供电电路是将 220V 市电电压变换为 300V 脉动直流电压；PFC 电路将 300V 脉动直流电压变换为 400V 左右的直流电压，完成对市电的功率校正；开关电源将 400V 直流电压变换为 5V、12V（或 14V）、24V（或18V、28V）等直流电压，为主板、背光灯供电板、TCON 板等负载供电。

2．背光灯供电电路

背光灯供电电路也叫背光灯驱动电路，背光灯电源根据背光灯的不同采用的结构和工作方式不同。

（1）CCFL 型背光灯供电电路

CCFL 型背光灯供电电路是通过逆变器将开关电源输出的 12～24V 或 400V 电压变换为1000V 左右的高压交流电，用于点亮液晶屏内的背光灯管。因此，该背光灯电路也叫高压逆变器或高压逆变电路。

（2）LED 型背光灯供电电路

LED 型背光灯供电电路是通过升压型开关电源为 LED 灯提供直流供电电压。该电路构成比 CCFL 型供电电路结构简单且故障率低。

3．高频、中频信号处理电路

和 CRT 彩电一样，液晶彩电的高频电路也是将来自闭路电视或卫星接收机传送的 RF 信号转换成中频信号 IF，而中频电路是将 IF 信号变换为视频全电视信号 CVBS 和第二伴音中频信号 SIF，或者直接输出 CVSB 信号和音频信号 AUDIO。早期液晶彩电的高频、中频电路都设置在模拟板上，目前都集成在主板上。

4．伴音电路

和 CRT 彩电一样，液晶彩电的伴音电路也是将来自中频电路第二伴音中频信号进行解调、音效放大，再通过功率放大后，驱动扬声器还原音频信号。不过，伴音电路的质量更高。早期液晶彩电的伴音电路单独设置在伴音板或模拟板上，目前多集成在主板上。

5．视频解码电路

和 CRT 高清彩电一样，液晶彩电的视频频电路也是将中频电路输出的全电视信号 CVBS进行解码后，根据需要得到 3 种信号：第一种是解调出亮度信号 Y 和色度信号 C；第二种是得到亮度信号 C 和色差信号 U、V；第三种是亮度信号 Y 和三基色信号 RGB。早期液晶电视的解码电路多设置在模拟板上，新型液晶彩电都设置在主板上。

6．数字信号式变换电路

数字信号格式信号电路包括扫描格式变换和图像缩放电路两部分。和 CRT 高清彩电一样，扫描格式变换电路的功能是将隔行扫描的图像信号变换为逐行扫描的图像信号，送图像缩放电路。由于液晶显示屏的像素多少及其位置是固定的，但电视信号和外部输入的信号的分辨率却有所不同，所以通过缩放电路将不同分辨率的信号变换为与液晶屏对应的分辨率后，才能保证液晶屏显示正常的图像画面。

提示：早期液晶彩电隔行/逐行扫描变换电路、图像缩放电路多采用单独的集成电路，并且设置在数字板上。新型液晶彩电都将它们与视频处理电路集成在一块芯片内，设置在主板上。

7．时序逻辑控制电路

时序逻辑控制电路的功能是将主板输出的 TTL 或 LVDS 格式的图像信号转换为 RSDS 格式的数字图像信号，以满足液晶屏驱动电路放大的要求。

8．液晶显示屏组件

液晶显示屏组件的作用是能够显示出清晰的画面。它是液晶彩电的核心器件，主要由液晶屏幕（液晶面板）、液晶屏驱动电路、背光灯等构成。驱动电路的作用是将来自逻辑板的 RSDS 格式数字图像信号进行源极驱动和栅极驱动电路放大后，就可以驱动液晶屏屏幕内的液晶工作在开关状态，最终使液晶屏幕上重现图像。背光灯就是为液晶面板提供光源。

9．微控制器电路

微控制器电路由微控制器（MCU）、电可擦写存储器（E2PROM）、操作键、遥控接收头以及红外遥控发射器组成，其中 MCU 是该电路的控制中心。微控制器电路可以完成的功能是：调谐选台、频道切换、音量和静音调整，亮度、对比度、色饱和度调整，屏幕字符显示，开/关机及指示灯控制，参数调整等。

提示：液晶彩电内微控制器也叫微处理器，用 CPU 表示。早期液晶彩电的微控制器采用单独的芯片，目前的液晶彩电都将该电路与视频处理、音频处理等电路集成在一起，成为多功能芯片，也称主控芯片。

10．操作控制电路

和 CRT 彩电一样，按键、遥控接收电路也是由按键（操作键）、遥控接收头构成。按键可以为 MCU 提供用户的手动操作信号，遥控接收头通过对遥控器发出的红外光信号识别处理后，提供给 MCU。MCU 将按键或遥控接收头送来的控制信号处理后，就可以通过 I2C 总线或相应的端口输出控制信号，对被控电路进行控制，实现操作控制功能。

三、液晶彩电典型的电路板配置

液晶彩电根据发展历程、屏幕大小和采用的技术不同，采用的电路板配置方案主要有多板配置、4 板配置、3 板配置、2 板配置、单板配置等。下面介绍一些典型电路板配置方案。

1．4 板结构

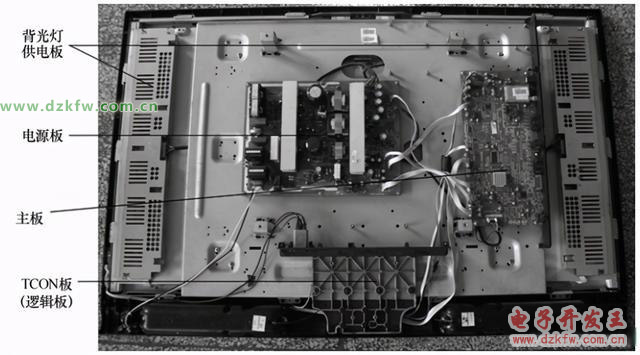

典型 4 板结构的液晶彩电如下图所示。它主要由电源板、主板、TCON 板（时序逻辑板）、高压板（背光灯供电板）、操作板构成。电源板也称电源电路板，它上面的电路就是电源电路。主板上的电路不仅包括高频/中频电路、视频电路、数字信号格式变换电路、伴音电路，而且还包括微控制器电路。因此，主板也称信号处理板或控制板。


背光灯供电板上安装了高压逆变器（背光灯是 CCFL 灯管）或是直流电源（背光灯是 LED灯条）。时序逻辑板（在屏蔽罩下面）也叫液晶屏时序信号控制板或定时板，它上面安装了时序信号处理电路、驱动电路。

2．3 板结构

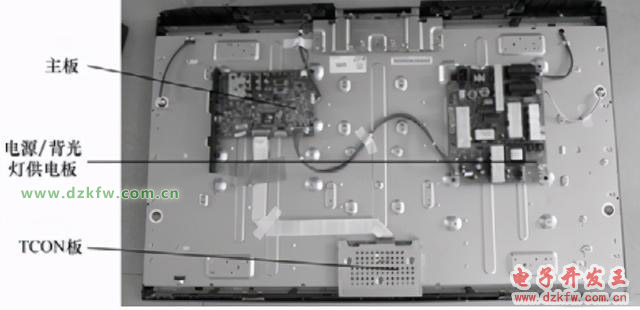

典型3板结构如下图所示。它主要由电源/背光灯供电板、主板、液晶屏时序逻辑控制板（TCON 板）、操作板构成。


三板所示电路板结构与四板图所示的结构相比，就是利用一块电源、背光灯供电一体板取代了电源板、背光灯供电板。

3．2 板、单板结构

2 板方案的液晶彩电与3板方案的液晶彩电相比，是将 TCON 板与模拟/数字板再次集成，构成了一块信号处理板，即整机由 LIPS 板和信号处理板构成。而单板方案的液晶彩电与 2板方案的液晶彩电相比，是将 2 板结构的两块电路板由组合在一起，即超级电路板（三合一板）。
