采样电路的作用是在某个规定的时刻接收输入电压，并在输出端保持该电压直至下次采样开始为止。采样电阻是一种限流元件，导体对电流的阻碍作用大，我们便说其采样电阻大，反之，称其采样电阻小，采样电阻电路图原理图如下。

采样电路介绍

采样电路，具有一个模拟信号输入，一个控制信号输入和一个模拟信号输出。该电路的作用是在某个规定的时刻接收输入电压，并在输出端保持该电压直至下次采样开始为止。采样电路通常有一个模拟开关，一个保持电容和一个单位增益为1的同相电路构成。采样工作在采样状态和保持状态的两种状态之一。在采样状态下，开关接通，它尽可能快地跟踪模拟输入信号的电平变化，直到保持信号的到来；在保持状态下，开关断开，跟踪过程停止，它一直保持在开关断开前输入信号的瞬时值。

采样电阻电路原理

采样电阻是一种限流元件，导体对电流的阻碍作用大，我们便说其采样电阻大，反之，称其采样电阻小。采样电阻一般根据具体线路板的要求，分为插件电阻、贴片电阻。采样电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。

安捷伦最新的90000X系列示波器采用磷化铟（InP）半导体材料设计示波器前端芯片，使得硬件带宽突破16GHz瓶颈，达到32GHz数量级，而且突破了未来示波器带宽发展的瓶颈。

但是，我认为最重要的突破是采样电路技术，新的采样电路的设计使得样点间的精度由1ps以上提高到50fs，同时克服ADC带宽的限制和未来采样率发展的瓶颈。这才是关键之处。

下图是90000X示波器的前端芯片，芯片内部集成了：32GHz前端放大器，22GHz触发器，80GSa/s采样保持电路。

90000X的采样电路设计非常值得我们借鉴，尤其现在国内在开发ADC遇到比较大的瓶颈的情况下。

这个采样电路把采样保持电路和数据转换分开，用磷化铟设计采样保持电路（主要由开关和存储/滤波组成），克服带宽的瓶颈，采样间隔的精度由延迟线来保证（所以达到50fs或更低的量级），而在前端芯片的外部用传统的ADC来做数据转换（瞬时直流信号的数据转换）。如下图所示。

这样达到了高带宽、高精度和低成本的目的。

实际的产品性能测量结果证明设计是非常好的，使用8bits的ADC可以达到40dB以上的无寄生动态范围。

如果使用12bits的ADC呢？结果会超出我们的想象。

所以国内完全可以借鉴这样的技术，使用一直研究的磷化铟做采样/开关保持/滤波电路，而使用低速的传统ADC做数据转换，这样可以达到：高带宽，高采样率，高位数的高精度模数转换产品。

常用采样电路设计方案：

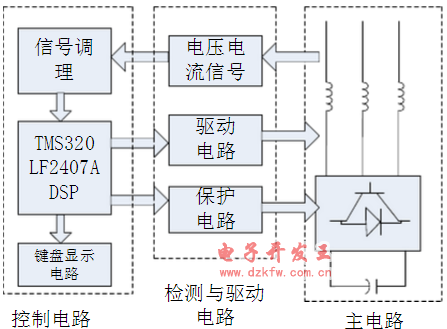

配电网静态同步补偿器（DSTATCOM）系统总体硬件结构框图如图2-1所示。由图2-1可知DSTATCOM的系统硬件大致可以分成三部分，即主电路部分、控制电路部分、以及介于主电路和控制电路之间的检测与驱动电路。其中采样电路包括3路交流电压、6路交流电流、2路直流电压和2路直流电流、电网电压同步信号。3路交流电压采样电路即采样电网三相电压信号；6路交流电流采样电路分别为电网侧三相电流和补偿侧三相电流的电流采样信号；2路直流电压和2路直流电流的采样电路DSTATCOM的桥式换流电路的直流侧电压信号和电流信号；电网电压同步信号采样电路即电网电压同步信号。

PCB电压采样电路图怎么做的

HA HB HC三线是相电压”经过电阻分压，降压后得到的波形和降压前是一样的，然后再通过光耦或者直接输入单片机内识别达到电压采集的，也可用339来做达到电压或者相位保护的作用，这个主要看你需要什么功能。
