电磁炉炸保险管原因及维修方法,电磁炉电路原理

作者:佚名    文章来源:本站原创    点击数:144    更新时间:2025/4/26

电磁炉炸保险管的主要原因包括关键元件击穿、电路短路、过载使用等,维修需重点检测功率器件和电路稳定性‌。具体分析与维修方法如下:

一、常见原因

  1. 核心元件击穿短路

    • IGBT(绝缘栅双极型晶体管)或整流桥短路‌:IGBT是电磁炉功率输出的核心部件,若其任意两脚阻值为零则表明击穿。此类故障常伴随驱动三极管、18V稳压管或谐振电容损坏。‌
    • 压敏电阻爆裂‌:当电压过高(如雷击或误接380V电源)时,压敏电阻会击穿以保护后级电路,此时需更换压敏电阻和保险管。‌
  2. 电路异常或虚焊

    • 驱动电路故障‌:驱动三极管击穿或稳压管损坏可能导致IGBT异常导通,引发短路。
    • 元件虚焊‌:长期在潮湿、油污环境下使用,可能导致焊点氧化虚焊,需重焊或浸绝缘漆处理。‌
  3. 外部因素影响

    • 过载使用‌:同时开启多台大功率电器或使用不匹配锅具,导致电流超载。‌
    • 电压波动或进水受潮‌:电网电压异常或水分进入电路可能引发短路。

二、维修方法

  1. 关键元件检测与更换

    • 检测IGBT、整流桥‌:用万用表测量阻值,若击穿则更换,并同步检查驱动三极管、谐振电容等关联元件。
    • 更换压敏电阻‌:若外观爆裂,需连带更换保险管。
  2. 电路稳定性修复

    • 检查驱动电路‌:重点排查驱动信号是否异常,确保18V稳压管正常工作。
    • 补焊虚焊点‌:对可疑焊点重新焊接,必要时涂覆绝缘漆防潮。
  3. 环境与使用规范

    • 避免过载‌:确保家庭电路总功率在安全范围内,使用平底适配锅具。
    • 保持干燥清洁‌:防止水汽或油污渗入电路板,定期清理散热孔。

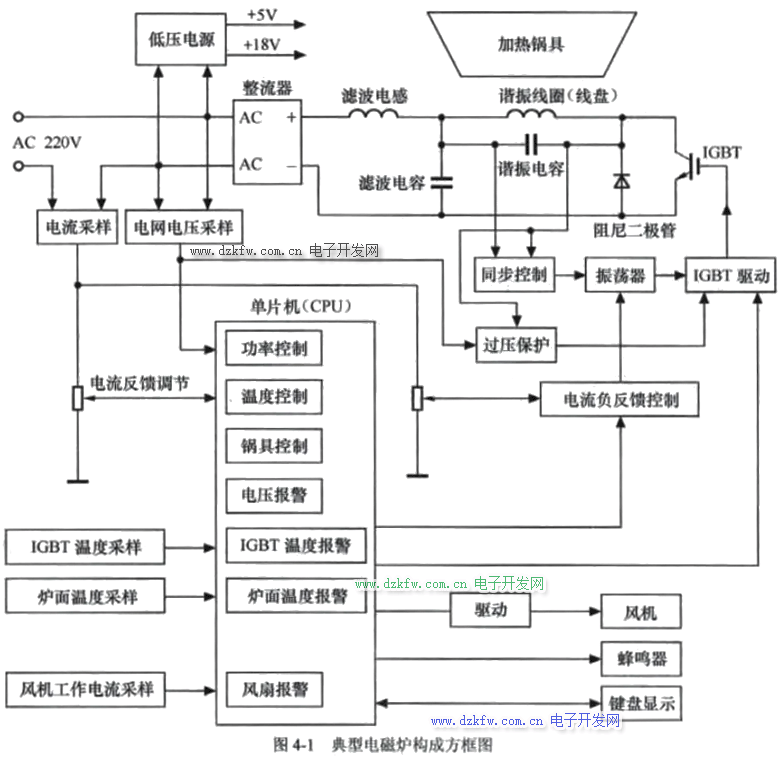

这是电磁炉电路的整体框架图

电磁炉电路的整体框架图

(1)市电滤波保护电路简介

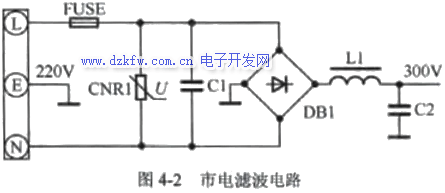

市电滤波保护电路

原理分析:FUSE保险丝作为过流保护,CNR1为压敏电阻,主要是作为防止市电过高,损坏电磁炉的器件,C1为高频滤波电容。DB1为整流桥,主要是将交流电转化为直流电做准备,DB1出来的直流电还不是平滑的直流电,还需要后面的L1和C2组成的LC滤波电路才能得到平滑的直流电。LC滤波后的电压为300V左右,为功率管供电。

电磁炉的信号流程

电磁炉的信号流程

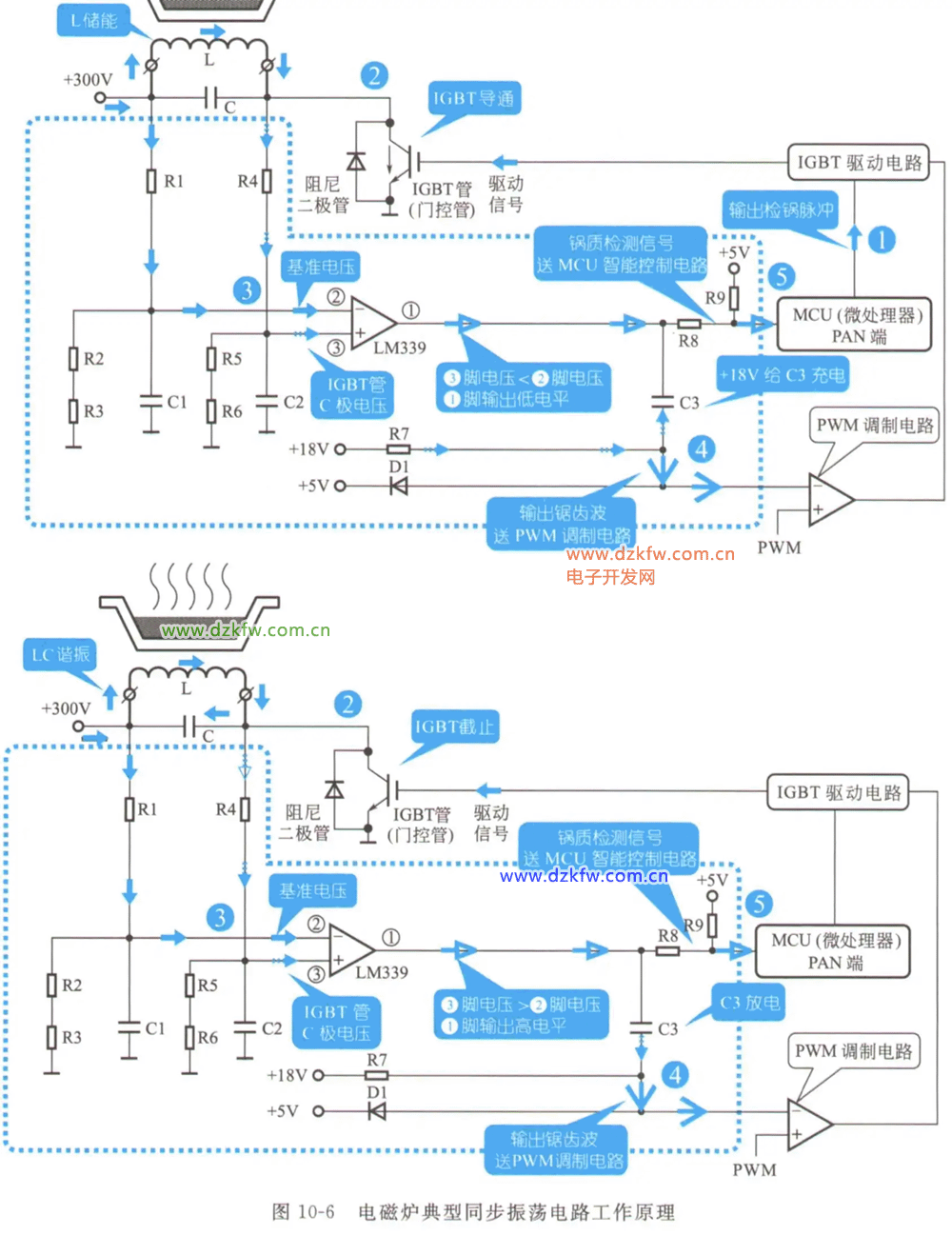

电磁炉典型同步振动电路工作原理

电磁炉典型同步振动电路工作原理
