电热水器主要电器元件的功能介绍及故障现象维修

作者:佚名    文章来源:网络整理    点击数:    更新时间:2024/9/2

电热水器通常由箱体系统、控制系统、进出水系统、制热系统四部分构成,常见电热水器内部构成如下图所示

电热水器的结构原理图

主要电器元件的功能介绍及配图

1、漏电保护插头(附图 1、图 2)

图1:普通漏电保护插头

普通漏电保护插头

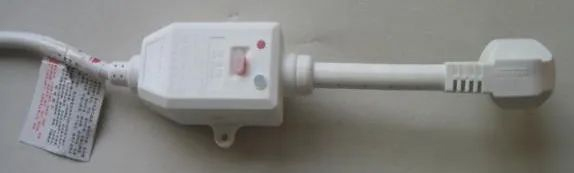

图2:三极断漏电保护插头

三极断漏电保护插头

功能:

(1)当电热水器有漏电时,漏电保护插头线即时断开电源起到保护人身安全和电热水器的作用。

(2)三极断漏电保护插头线在地线带电时会自动切断电源并报警提示。

2、控温器 (附图 3 、图 4):

图 2:可调式控温器

可调式控温器

图3:定温式控温器。

定温式控温器

功能:控制及调节加热温度,最高设定温度为:75℃,分为可调和定温两种

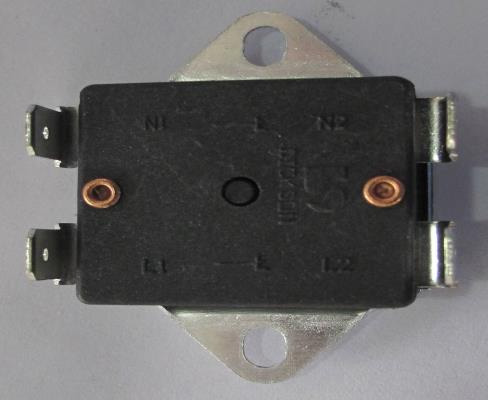

3、双极热断路器(双金属片)(附图 5):

功能:与单极热断路器一样,最高温度设定为 88℃,主要用在 2000W 以下的电脑式和防电墙产品。

双极热断路器(双金属片)

图 5

4、液体膨胀式双极断热断路器(附图 6):

功能:与热断路器一样,最高温度设定为93℃,主要用在超薄系列和2000W以上的产品。

液体膨胀式双极断热断路器

图6

6.电热管(附图 7):

功能:电能→热能转化装置,用来对水进行加热,功率有1500W~3000W,主要用的是1500W。

电热管

图7

7.混水阀(附图 8):

功能:用来将热水和冷水混合,以达到所需的水温。

混水阀

图8

8.安全阀(附图 9):

功能:用来保护内胆,减少内胆的承受压力,当内胆内的压力或自来水进水的压力大于额定压力时,安全阀会自动泄压,以起到保护内胆的作用。

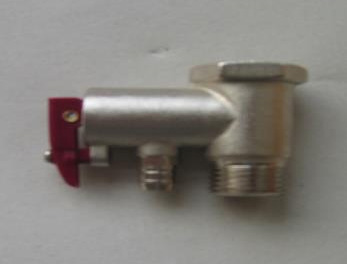

安全阀

图9

9.指示灯(红色)(附图 10):

功能:显示热水器是否有通电,是否有加热。

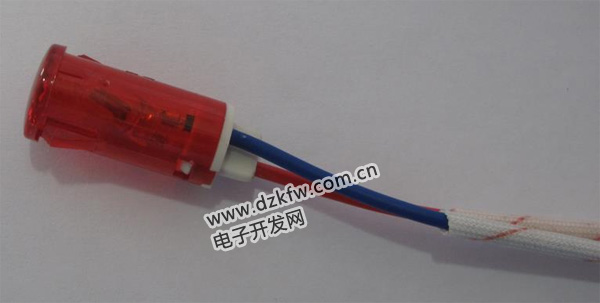

指示灯

图10

10、温度表:(附图 11):

功能:显示热水器热水的大至温度。

温度表

图11

11、电脑式电气板(附图 12)

电脑式电气板

第五章:主要电器元件的原理及检测方法

1、控温器原理:

现用控温器均为液体膨胀式结构。利用液体有热胀冷缩的特性,控温器将特殊液体密封在探管和毛细管组成的密封腔中,探管插到待测温部位,当该处温度上升时探管内液体膨胀,并沿毛细管移动至末端,膨胀的液体使膜盒变型后推动触点,使电路断开,停止加热。

调节控温器旋钮,也就是调节将触点断开的位移量,而此位移量与感测的温度成特定比例。当温度下降后,膨胀后的液体会逐渐缩小体积,触点又回复到导通状态,发热管重新开始加热,这就是控温器控制水温的原理。检测方法:量通断:万用表打到电阻档,用表笔测两端子应为导通,否则判为损坏,需更换(可调式控温器要把旋钮转到最高温位置测量)。用表笔测量两端子与金属外壳应为不导通,否则判定为损坏,需更换。

2. 双极热断路器(双金属片) ,液体膨胀式双极断热断路器原理:

利用金属片(液体)受热变形膨胀系数不同的原理,当金属片(液体)感测到变形膨胀温度时,双金属片因各自的变形量不同而产生整体弯曲变形,推动顶杆运动使接触点断开,从而切断加热电源,从而达到超高温保护的目的。检测方法:万用表打到电阻档,用表笔测量两端子,双极热断路器常态下应为导通,否则为损坏,需更换;用表笔测量端子与金属外壳应为不导通,否则为损坏,需更换。

3、电热管原理:

电能→热能转化装置,利用电热管能发热的功能特点将水加热。

检测方法:

①万用表在打在电阻×10档,量两端子间电阻,以1500W的电热管为例,在标准误差范围之内(1350W~1575W),测的电阻值应在30.7Ω~35.8Ω之间。若测得电阻值为无穷大,则可判定电热管烧断开路,需更换;

②万用表打在电阻×10K档(或2MΩ档),红表笔接端子,黑表笔接安装盘,测得阻值应大于2MΩ,否则判为绝缘坏,需更换,以防漏电。

4、漏电保护插头原理:

利用漏电开关内部装置,当电热水器有漏电或负载电流大过额定电流时会自动跳闸,切断电源,避免事故发生。检测方法:通电后按试验按钮,漏电开关应立即跳闸。复位后拨下插头,万用表打在电阻×10档,红表笔接插头一端子,黑表笔接连线端子,插头端子与连线末端端子应一一对应导通(L、N、E);四线的漏电保护插头通电后用蓝色接线端与超温信号线端相接触,漏电开关应立即跳闸,按下复位键电源指示灯应点亮。漏电保护插头线全部从热水器上拆下后复位,万用表打在×10K 档(或2MΩ档),任意两插头端子间阻值在于 7MΩ以上。


5、电气板、控制板原理:

利用电子元件组装成一个整体电路装置。检测方法:接通电源后按说明操作,检查各功能应正常符合要求,否测为损坏,需更换。

第六章:各器件损坏可能导致的故障现象

1、控温器故障:

现象(1):即使是新热断路器,也经常跳。

原因:

①控温器内部机械装置坏,切不断触点

②探头脱出盲管或探头未插入盲管底部

③毛细管折叠或折断

④触点熔接在一起

⑤控温器在设定温度已不能断开,需更高温度才行

现象(2):始终加不热水原因:

①触点熔断

②机械机构坏,触点不能复位吸合.

现象(3):不能调温,只能维持某一水温如 55℃.原因:旋杆螺纹滑丝

2、双极热断路器故障:

现象(1):频繁跳(复位后短时间加热就跳,且出水温度低)

原因:

①感温金属片性能改变。②安装位置偏差大

现象(2):即使出水温度很高也不跳

原因:

①感温金属片性能改变。

②受压变形

③热断路器外壳可能没有直接接触到内胆,之间可能有物体隔着。

④热断路器没有压紧、松动

3、电热管故障

现象(1):不能加热原因:插片松脱或电热管发热丝烧断。

现象(2):漏电原因:①绝缘破坏②不锈钢电热管内壁腐蚀渗水

4、漏电开关故障

现象(1):频繁跳动原因:

①内部元器件损坏或性能不稳②连线绝缘破坏短路③机械装置不牢靠或损坏。

现象(2):按试验按钮不跳原因:①元器件损坏②机械装置卡死。

现象(3):不能复位原因:①机械装置卡死②热断路器已动作跳开。

现象(4):不能加热原因:①线烧断②机械触点烧断③元器件损坏。

5、接插线故障

现象(1):漏电原因:①绝缘层破坏,接触金属器壁②端子松脱悬置于金属器壁上③连接超温器的接插线松脱、烧断。

现象(2):不能加热原因:①松脱②烧断

现象(3):发热严重,起火原因:①端子接触不良。

②端子接触松、压不紧容易拔出。③电压过高,连接线超载。

6、指示灯故障:

现象:不亮原因:①灯丝烧坏(烧断、发黑)②玻璃泡破裂③连接线松脱或断④串联电阻烧断或开路。

7、其它故障:

不出水、出水量小、只出热水(或冷水):原因:①无自来水供应②进出水管堵塞③内部不锈钢出水管太长顶住内胆壁④安全阀坏⑤混水阀坏

第七章:电热水器常见故障及维修方法

第一节:电热水器常见故障及维修方法故障现象

1:漏电保护电源线跳闸且无法复位原因分析:

(1)电路元件漏电

(2)漏电保护插头坏。

(3)地线带电,三极断开型漏电保护器无法正常工作

(4)三极断开型漏电保护器误动作。

维修方法:(1)检查热水器内部连接线绝缘层是否有破坏而造成短路漏电,其拔掉电热管和指示灯的连接线,用万用表检测各连接线之间不应有相通,如有相通则要更换或包扎好,按元器件检测方法检测各元器件是否正常。

(2)检查漏电保护电源线,将漏电保护电源线连接端拆开,注意各线不可有相碰接触,插上电源,按漏电开关复位钮是否能按下复位,如不能复位则判断漏电保护电源线漏电装置坏,需更换。

(3)三极断开型漏电保护器,还应检查地线是否带电,方法是用试电笔查插座接地极,再用万用表测量零线极对接地极电压,若大于50V表示地线带电,需对供电系统检修。

(4)若三极断开型漏电保护器不定时偶尔自动跳闸,查地线无电后需在进、出水口加配专用塑料接头,挂钩处加专用塑料套。

一款漏电保护插头的电路原理图


故障现象2:漏电保护电源线指示灯有亮,热水器电源指示灯不亮,无热水。

原因分析:

(1)控温器是未打开。

(2)连接线插片松脱或断开。

(3)加热管工作电压不正常。

(4)热断路器动作。

维修方法:

(1)检查控温器调温旋钮是否调到最高温位置(定温式无调温旋钮)

(2)检查电源线和各连接线是否松脱或断开。

(3)用万用表测量加热管工作电压是否正常。

(4)按下复位推杆检查热断路器是否动作,若已动作还需检查温控器是否有安装异常。

故障现象3:漏电保护电源线指示灯有亮,热水器指示灯不亮,有热水。


原因分析:

(1)控温器已保温

(2)指示灯线路未连接好。

(3)热水器指示灯损坏。

维修方法:

(1)检查控温器是否已保温,将热水放出约5分钟检测指示灯是否有亮。

(2)检查指示灯连线是否连接好,有无松脱、断开.

(3)检查指示灯有无电压220V,用万有表AC250V按测量指示灯红、蓝线插片是否有 220V电压,如有电压但指示灯却不亮,则判定指示灯已烧坏,需更换。

故障现象 4:热水器电源指示灯有亮、无热水。

原因分析:

(1)混水阀出水管被堵塞

(2)电热管连线插头脱落、断

(3)电热管无工作电压

(4)电热管烧断

维修方法:

(1)用手触摸混水阀出水管和发热盘位置有无热量,加热时间是否太短,拧开出水管有无热水出。

(2)检查电热管连线插头有无松脱、断开,用万用表测量连接线有无导通。(3)检查电热管有无工作电压220V,用万用表 AC250V 档测量电热管两端子及连接线有无工作电压220V。

(4)检查电热管是否烧断发热丝,用万用表按元器件检测方法检测电热管是否正常。

故障现象 5:电热水器工作正常,但出水温度不够热(温水)

原因分析:

(1)控温器故障

(2)加热时间短

(3)电热管故障

(4)出水管松脱

(5)混水阀故障

维修方法:

(1)检查控温器是否已调到最高温范围(定温式无需调),是否处于保温状态,如已调到最高温且处于保温状态,水温依然是温水,则可以判定控温器感温性能有改变,需更换。

(2)检查加热时间是否太短,没有达到设定温度(75℃),一般情况下(以功率 1500W来水温30℃加热到75℃为例)30升的电热水器大约需要50分钟左右,40(45)升需要80分钟左右,100升要3小时25分钟左右。加热时间与自来水的温度、加热功率及设定温度的大小有关,如加热时间太短,则要继续加热,才能达到设定温度(75℃)。

(3)检查电热管是否老化,按元器检测方法测量电热管阻值是否在便差范围内(4)检查出水管是否正常。

(5)检修或更换混水阀。

故障现象 6:无显示(指电脑式)

原因分析:

(1)超温保护器已跳。

(2)电气板上保险管烧断。

(3)连线松脱、断。

(4)无工作电压 220V 输入。

(5)电气板、控制板烧坏。


维修方法:

(1)检查超温保护器跳否,如有跳闸将其复位钮按下复位通电测试(超温保护器跳闸将会切断电源而造成无显示)。

(2)检查电气板上的保险管是否烧断,用万用表测量保险管是否断开,将其更换后通电检测。

(3)检查连线是否松脱、断开,用万用表测量各连线是否有开路,电气板与控制板的信号连接线是否有松脱或线芯断开等。

(4)检查有无工作电压 220V 输入,用万用表测量电源线连接超温保护器的红线、蓝线插头有无电压 220V,再测量超温保护器连接到电气板上的两个断电器插片有无电压 220V,如电压都正常却没有显示,就要检查电气板和控制板是否烧坏。

(5)确定各电器件连线、电压都没有问题后,更换一块好的控制板,通电后检查有无显示,如有显示就可确定换下的控制板烧坏,如没有显示就可以判定电气板可能烧坏,需更换。

故障现象 7:无热水出或出水不热(温水),控制板工作正常(指电脑式)

原因分析:

(1)设置温度底

(2)加热时间短

(3)连线松脱、断

(4)电热管坏

(5)电热管无工作电压

(6)电气板继电器坏

(7)未进入加热工作方式

维修方法:

(1)检查加热温度是否设置太低而处于保温

(2)检查加热时间是否太短而没有加热水。

(3)检查各连线插头是否松脱、断,电气板与控制板信号连接线有无松脱、断。(4)检查电热管是否烧坏,用万有表按元器件检测方法检测电热管是否正常。(5)检查电热管的工作电压是否正常,用万用表测量电热管两端子是否有 220V 工作电压。如没有就检查电气板继电器有无 220V 电压输出。

(6)确定以上各项正常,则可判断电气板坏,需更换。

(7)按说明书操作进入加热工作方式。

故障现象 8:按钮失灵、错乱,显示缺划,错乱。

原因分析:(1)元器件损坏 (2)元器件受潮或淋水维修方法:用万用表检测电合板及控制板的信号连线是否松,如以上检测没问题,则要更换电气板及控制板。
