干货!电磁阀选型步骤与方法,直动式电磁阀和先导式电磁阀

作者:佚名    文章来源:转载    点击数:    更新时间:2023/8/24

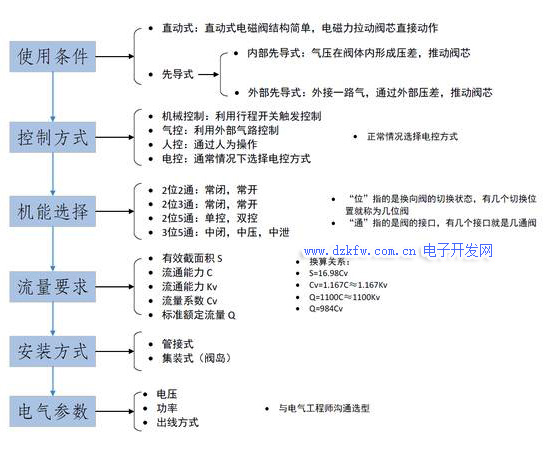

选型流程

什么是直动式与先导式?

直动式与先导式的对比:

1.直动式电磁阀结构简单,电磁力拉动阀芯直接动作,优点是结构简单,价格低不容易故障。缺点是电磁力较大,线圈体积大,耗能高。大部分超过0.7Mpa动不了。

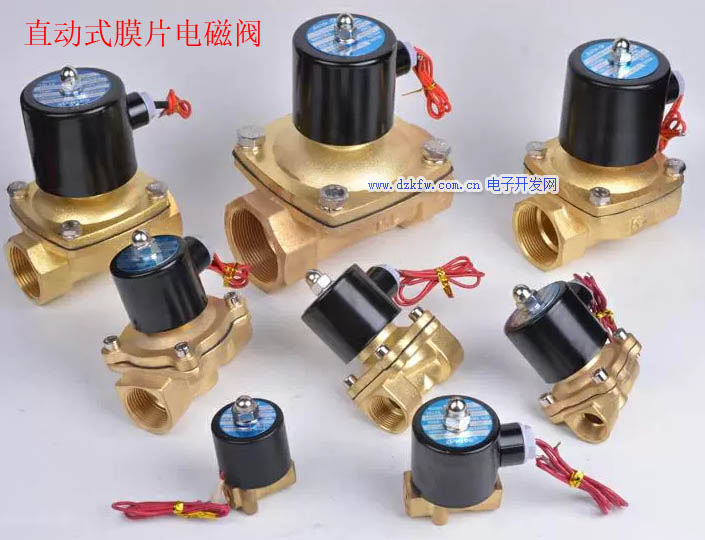

直动电磁阀

2.先导式:分外部先导和内部先导,可以理解为直动式的优化改进版,借助气压完成阀芯动作。大多数场合使用内部先导就可以解决问题。

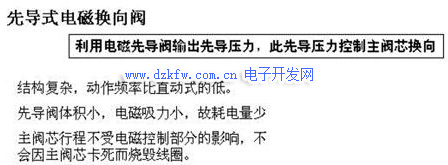

先导式电磁阀

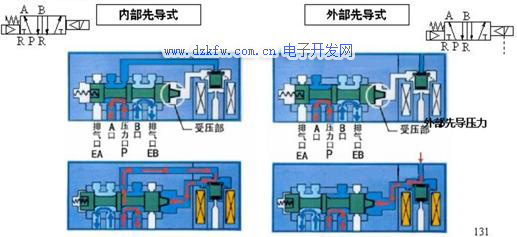

如下情况使用外部先导式:

1.进气口与出气口压力差大

2.主气路压力超过1MPA,阀芯上承受的力不能太大,内先导会把气路压力直接加载到推动阀芯的力上,导致结构必须增加体积。

3.主气路气压很低,压力不足以推动阀芯动作(小于0.2MPA或者真空环境),这种情况下必须使用高压(超过0.2mpa)的气路来推动阀芯。

4.进气口供气不足(使用了节流阀,比较极端的情况,很少流量的气流过)的情况下内部先导会出现动作不良,不稳定。

外部先导和内部先导其他部分大都是一样的,外部先导也只是把一路气直接接到先导口,并不用增加电磁阀,这个先导口是一直通着气的。只要增加气管即可。

怎样确定电磁阀Cv值?

1.计算气缸的耗气量:

气缸的最大耗气量计算方式:

Q=活塞面积 x 活塞的速度 x 绝对压力

通常用的公式是:

Q=0.046D²v(p+0.1)

Q------标准状态下的气缸最大耗气量(L/min)

D------气缸的缸径(cm)

v------气缸的最大速度(mm/s)

p------使用压力(MPa)

气缸的最大速度取300mm/s,使用压力取0.6Mpa

通过公式计算得出:Q=0.046*300*(0.6+0.1)*D²

Q=9.66*D²

气缸最大耗气量的经验公式为:Q=D²*10 注意D的单位是cm

例如:缸径为20mm的气缸,最大耗气量计算?

Q=2*2*10=40L/min

Cv是流量系数,表示流量随压力大小变化,

下图是亚德客3V100的流量特性

换算关系:

S=16.98Cv

Cv=1.167C≈1.167Kv

Q=1100C≈1100Kv

Q=984Cv

通过换算关系得出: Cv=Q/984=40/984=0.04 这样就可以确定电磁阀参数中的Cv值了

电磁阀的原理动图

机能选择的应用场合

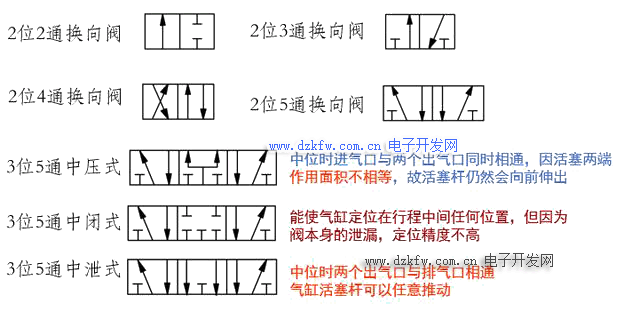

常见的型号有:2位2通,2位3通,2位4通,2位5通,3位5通中压式,3位5通中闭式,3位5通中泄式

换向阀原理图描述

电磁阀图形符号含义一般如下:

  1. 方框表示阀的工作位置,有几个方框表示有几'位';
  2. 方框内的箭头表示接通状态,但箭头方向不一定表示实际流向;
  3. 方框内“T”符号表示该路不同;
  4. 方框外部连接的接口数有几个,就表示有几“通”;

2位4通和2位5通在实现功能上是一致的,在应用上有一些区别:

1.2位4通换向阀通常用在液压控制上面,以便于收集油;而2位5通换向阀通常用于在气动控制上面,压缩空气不用回收。

2.2位4通换向阀通常使用与机械阀和手动阀;当采用电磁阀控制时,一般是采用5通阀结构,这是因为电磁力有限,所以需要在最小阀芯动作的情况下达成换向要求,设计成五通阀结构比较容易实现阀芯小动作范围的换向。

3.2位5通电磁阀的两个排气孔意味着可以加装流量调节阀,控制气缸双向移动速度(可分别控制)或降低排气噪声、减少气缸冲击振动。

总结:

  1. 计算流量要求
  2. 大多数场合使用内部先导就可以解决问题。
  3. 2位3通,2位5通,3位5通这3种型号就能满足大部分的需求。

2位3通常用于单作用缸

2位3通常用于单作用缸

2位5通,就是阀芯可以稳定的存在于2个位置上。一般都是单控电磁阀,当线圈侧通电时,阀芯向线圈侧移动。当线圈断电时,阀芯在复位弹簧的作用下复位。

3位5通,就是阀芯可以稳定的存在于三个位置上。一般三位5通阀,都是双控电磁阀,两头都不通电时,阀芯处于中间位置。一边的线圈通电时向通电侧移动。

所以,2位5通断电后气缸会缩回原位置,3位5通断电后具有“记忆功能”。具体要选用2位5通,还是3位5通,就看你想执行什么动作了。

资料归纳总结了常规电磁阀选型的基本步骤与方法,在特殊的应用场合下,仍然需要加深理解方可应用,感谢各位的观看。
