【煤气灶】离子熄火和热电偶的针有什么区别 浅谈热电偶与离子导电

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-04-18

热电偶与离子导电是我们日常生活中比较常见的两种熄火保护装置,那么关于它俩你了解多少呢?

本文主要是关于热电偶与离子导电的相关介绍,并着重阐述了它俩的区别及作用原理。

热电偶

热电偶(thermocouple)是温度测量仪表中常用的测温元件,它直接测量温度,并把温度信号转换成热电动势信号,通过电气仪表(二次仪表)转换成被测介质的温度。各种热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要部分组成,通常和显示仪表、记录仪表及电子调节器配套使用。

在工业生产过程中,温度是需要测量和控制的重要参数之一。在温度测量中,热电偶的应用极为广泛,它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。另外,由于热电偶是一种有源传感器,测量时不需外加电源,使用十分方便,所以常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。

离子熄火和热电偶的针有什么区别

用于火焰检测时,热电偶和离子针各有优势。

热电偶的最大优势是可以自产电能锁住气源阀,进入状态后系统可以不再耗电;缺点是反应慢,要求气源阀耗能小。

离子针反应快且灵敏度高,但一直要电源。

所以灶具用热电偶的多,热水器用离子针的多;

用热电偶的以电池做电源的多,用离子针的多需市电供电。

热电偶与离子导电的区别

熄火保护就是当火焰熄灭时,燃气灶能自动切断燃气气源的保护功能。熄火保护是燃气灶最常见的安全保护方式之一,市面上的燃气灶存在两种熄火保护方式(简称熄保)——热电偶式熄保和离子感应式熄保。 

●热电偶式原理在于应用了金属物理属性,属于温差式感应,熄火保护动作靠温度感应控制。 ●离子感应式原理是应用了火焰的光电属性,需要电子电路支持运作,无电则无效;点火速度快,一旦火焰偏离感应针,立即断气熄火。 

●相较而言,热电偶熄保使用性能更稳定,寿命更长。 

您知道:灶具的燃烧环境是开放式的,不可能避免受到外界气流(风)的影响 ●离子感应式为避免意外熄火现象频繁发生,某些厂家必须: 

1.多加一根感应针以增加一倍的感应效果,保证至少一根与火焰保持接触 

2.利用电子电路延长熄火保护时间。即使两根感应针同时感应不到火焰存在,燃气在延时范围内依然输出如常。 

●热电偶在低于特定温度时即刻切断气源,属于即时反应,一般熄保时间约为9秒;离子感应式一般需要延长熄保时间,属于延时反映,实际熄保时间并非0.1秒,即约为0.1秒+6秒=6.1秒! 

注:以上熄保时间都在国标范围内,国标是充分考虑到了安全和使用要求的。 热电偶式熄火保护技术更适合应用于燃气灶(开放式环境燃烧),离子感应式熄火保护技术更适合应用于燃气热水器(密闭式环境燃烧),这正是为什么各大煤气公司指定选用热电偶熄火保护燃气灶的理由!而事实上绝大多数燃气灶生产厂家都是选择热电偶熄火保护的。

如何区分离子导电和热电偶两种熄火保护方式

首先我们要清楚,熄火保护装置的主要作用是,当熬粥、烧水溢出等原因意外把火浇后,能自动切断气源,起到防止燃气泄漏的保护作用--当然,并不能解决忘记关火的问题。

下面先说说离子探针和热电偶的外观区别。

燃气灶上一般有两个针,在开火时有火花的那个是点火针,点火针外面有一层白色陶瓷绝缘体。另外一个针要么是热电偶,要么是离子感应针,热电偶外面没有白色的陶瓷绝缘体,离子感应针外面也有一层白色绝缘体。

离子式感应针和热电偶式感应针

左为离子式 右为热电偶式

两者的熄火保护原理不同。

热电偶,是通过火焰加热热电偶产生的电,直接作用在燃气气路的阀门上,使得燃气通畅,所以一旦火焰熄灭,电没有了,阀门就关上了,这样就起到了意外熄火时,切断燃气防止泄漏的作用。电路非常简单,故障率低。由于阀门的畅通,是通过热点偶产生的电来实现的,不消耗电池电量,电池只是用来打火,这种灶比较省电池。另外,每个灶头都有一对热电偶和阀门,所以两个灶头或者三个灶头时,点火和熄火保护都是独立运行,互不干扰,一个灶头的热电偶或者阀门坏了,不影响另一个灶头的使用。

离子探针是利用火焰导电的原理工作的。只要有火焰,探针和地之间就会有电流通过,检测有无电流就知道火焰是否存在。由于电流通路瞬时建立,没有延时,所以打火很快,不用开火后保持几秒。但是电流检测电路相对复杂,并且检测到有电流通过后,要用电池保持气路上的阀门畅通。一旦由于意外原因熄火,没有电流,电路判断后断开阀门切断气源。这种灶一般只用一个阀门来控制几个灶头,电路设计的原因,往往几个灶头之间可能相互影响。另外电池除了打火,还要保持阀门打开,所以还比较费电。

综上,我们觉得就原理而言,热电偶灶的驱动简单,虽然可能造价略高,但是关乎安全,还是值得的。

关于前面说的忘记关火,燕子智能燃气灶从几个方面解决了这个问题。无论长时间没有查看厨房、出门时忘记关火、还是万一出了门却没有关火,燕子燃气灶都能做大程度的避免危险的发生。

热电偶式与离子感应针式熄火保护的工作原理

一、热电偶式熄火保护

热电偶式安全熄火保护装置在燃气灶具应用较为广泛,该装置工作时不消耗其他电能,由热电偶和电磁阀组成独立的一套熄火保护装置。将电磁阀安装在燃气灶具的旋塞阀内控制燃气通道,热电偶固定在燃气灶具的燃烧器附近,两根不同材料的金属焊接在一起的合金丝,当一端加热一端冷却时,合金丝之间能产生电流,电流作用于电磁阀驱动进气阀门保持打开状态。

工作原理

此类灶具点火过程与普通灶具相同,不同处在于点火时间需稍长一些。开始点燃灶具时,灶头火焰开始燃烧热电偶(见下图),但热电偶温度不可能在瞬间升得很高,产生的电动势还不够大,不能维持电磁阀处于吸合状态,这就要求操作者点火时要按下开关,不得立即松手,需保持几秒钟,待火焰将热电偶烧至约600℃时,热电偶就能产生10mV左右的电动势送给电磁阀,电磁阀本身才能产生较大的磁力维持吸合,保证燃气流通。外力保持的几秒钟即为熄火保护装置的开阀时间,设计规范要求开阀时间≤15s。

当灶具燃烧一段时间由于风吹、停气、溢锅等外因而熄灭后,热电偶的温度不能瞬间下降,产生的电动势同样不能瞬间消失。也就是说电磁阀在火熄灭后不能立即关闭,要待一段时间后才能关闭,一般这段时间要维持几十秒钟,这就是熄火保护装置的闭阀时间,设计规范要求闭阀时间≤60s。

点火工作流程

点火时,按压旋塞阀并旋转,在按压旋塞阀时旋塞阀内的顶杆克服电磁阀的弹簧力将电磁阀顶开,燃气通过阀体、管道进入燃烧器被点火装置点燃.这时还须按压住旋塞阀保持电磁阀开阀状态,直至热电偶被加热所产生的热电势足以维持电磁阀的吸合状态时,再松开旋钮,这时燃气灶具就可以正常燃烧了。按压旋塞阀的时间一般为1秒~5秒。

熄火保护

当燃气灶具在燃烧中发生意外熄火时,热电偶会因为没有火焰加热而慢慢冷却,热电势也随之下降直至消失会导致电磁阀的电磁铁失去磁性,在弹簧的作用下电磁阀关闭复位,将燃气通路关闭,防止燃气向外泄漏,起到安全保护作用。

二、离子感应针式熄火保护工作原理

离子感应针式熄火保护工作的原理是借助火焰中的正负离子,通过离子针形成电流,电流作用于电磁阀驱动进气阀门保持打开状态;当火焰熄灭时,电流消失,进气阀门关闭,切断气源。离子感应灵敏度相对热电偶稍高,但目前国标以热电偶为主。

离子感应针式熄火保护工作流程

点火时,按下旋钮,点火开关动作,脉冲点火控制器开始点火,启动电磁阀,打开燃气通路,燃气流出火盖被高压电火花点燃。火焰检测针检测到火焰信号后,将信号反馈给脉冲点火控制器,代表火焰燃烧正常,进入正常燃烧状态。

熄火保护

当火焰意外熄灭时,火焰信号停止传送,脉冲点火控制器断开电磁阀的供电,停止燃气供应,进入保护状态。

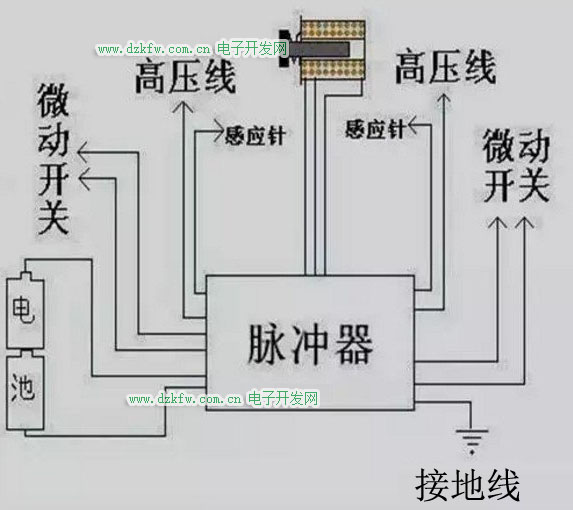

燃气灶的离子感应针式熄火保护工作原理

结语

关于热电偶与离子导电的相关介绍就到这了,希望通过本文能让你对热电偶与离子导电有更深的认识。
