刀开关的用途_刀开关的常见分类

作者:佚名    文章来源:本站原创    点击数:5189    更新时间:2022-10-04

一、刀开关的用途与分类

电气设备进行维修时,需要切断电源,使之与带电部分脱离,并保持有效的隔离距离,要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器,隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器,只能接通或分断"可忽略的电流"(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力,在其通断能力与所需通断的电流相适应时,可在非故障条件下接通或分断电气设备或成套设备中的一部分。

用作隔离开关的刀开关必须满足隔离功能,即开关断口明显,并且断口距离合格。

刀开关和熔断器串联组合成一个单元,称为刀开关熔断器组;刀开关的可动部分(动触头)由带熔断体的载熔件组成时,称为熔断器式刀开关。

刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧、弧刀等可组合为负荷开关。

负荷开关具有在非故障条件下,接通或分断负荷电流的能力和一定的短路保护功能。

二、刀开关的用途、结构和分类

1、刀开关的用途和结构

刀开关广泛应用于各种低压配电设备,作为电源隔离开关,也可以用来频繁地接通与断开容量不大的低压配电电路。

简单的刀开关因没有灭弧措施,分断速度低,分断能力弱,主要负载切除后,将线路与电源隔开,保证检修人员安全。有些刀开关加装灭弧室,可以切断额定电流下的有载电路。

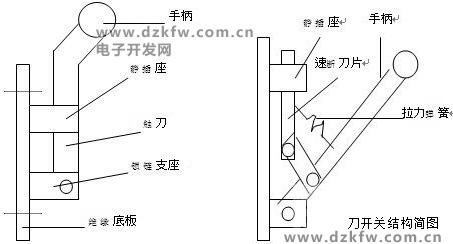

刀开关的结构图

图1 手柄操作式单极开关    图2 带速断刀片的刀开关

2、刀开关的分类

刀开关按极数可以分成单极、双极和三极; 按结构可以分成平板式和条架式; 按操作方式可以分成直接手柄操作式、杠杆操作机构式、旋转操作式和电动机构操作式。

绝缘底板一般用陶瓷或玻璃或者其他绝缘材料做成,绝缘手柄用塑料。触刀一般用硬紫铜板,静插座或铰链插座用硬紫铜板或黄铜板制成。

使用速断刀片既加快了分断速度,减少了静插座的烧损;还由于电弧产生在静插座与速断刀片之间,保护了主触刀,且使刀开关的断开速度与操作者的操作速度无关。

三、刀开关的主要作用

刀开关又称闸刀开关或隔离开关,它是手控电器中最简单而使用又较广泛的一种低压电器。

刀开关在电路中的作用:隔离电源,以确保电路和设备维修的安全;分断负载,如不频繁地接通和分断容量不大的低压电路或直接启动小容量电机。

刀开关是带有动触头--闸刀,并通过它与底座上的静触头--刀夹座相楔合(或分离),以接通(或分断)电路的一种开关。其中以熔断体作为动触头的,称为熔断器式刀开关,简称刀熔开关。

电气设备进行维修时,需要切断电源,使之与带电部分脱离,并保持有效的隔离距离,要求在其分断口间能承受过电压的耐压水平。刀开关即作为隔离电源的开关电器。隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器,只能接通或分断"可忽略的电流"(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力,在其通断能力与所需通断的电流相适应时,可在非故障条件下接通或分断电气设备或成套设备中的一部分。

用作隔离开关的刀开关必须满足隔离功能,即开关断口明显,并且断口距离合格。 电工天下

刀开关和熔断器串联组合成一个单元,称为刀开关熔断器组或隔离开关熔断器组;刀开关的可动部分(动触头)由带熔断体的载熔件组成时,称为熔断器式刀开关或熔断器式隔离开关。

刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧、弧刀等可组合为负荷开关。负荷开关具有在非故障条件下,接通或分断负荷电流的能力和一定的短路保护功能。

四、刀开关有什么作用与分类?

刀开关作为低压电器的一类重要产品,其主要作用有隔离电源保证电路在维修时的安全,分断负载如不频繁的通断小容量的低压电路等。同时刀开关由于结构简单,操作方便,很适合于工作场合,特别是分断和闭合状态明显、易于观察,能确保安全和判断的正确性。

从总体上谈下刀开关的分类。

从级数上看,产品有单极刀开关、双极刀开关和三极刀开关。

从型号分,常用的刀开关有HD单投刀开关、HS双投刀开关、HR熔断器式刀开关(也称为刀熔开关)、HK型闸刀开关等。


刀开关起什么作用?

刀开关的额定电流的选择:一般应等于或大于所分断电路中各个负载额定电流的总和。

对于电动机负载,应考虑其启动电流,所以应选用额定电流大一级的刀开关。若再考虑电路出现的短路电流,还应选用额定电流更大一级的刀开关。

附1,刀开关在电路中的作用和组成分类

刀开关又称闸刀开关或隔离开关,它是手控电器中最简单而使用又较广泛的一种低压电器,如图是最简单的刀开关(手柄操作式单级开关)。

高压负荷开关刀开关是带有动触头——闸刀,并通过它与底座上的静触头——刀夹座相楔合(或分离),以接通(或分断)电路的一种开关。

刀开关在电路中的作用

隔离电源,以确保电路和设备维修的安全;或作为不频繁地接通和分断额定电流以下的负载用分断负载,如不频繁地接通和分断容量不大的低压电路或直接启动小容量电机。

高压穿墙套管刀开关处于断开位置时,可明显观察到,能确保电路检修人员的安全。

刀开关的使用注意事项

只作为电源隔离用的刀开关则不需要灭弧装置。

高压限流熔断器用于电解、电镀等设备中的大电流刀开关的额定电流可高达数万安。

这类刀开关一般采用多回路导体并联的结构,并可用水冷却的方式散热来提高刀开关导体所能承载的电流密度。

刀开关在电路中要求能承受短路电流产生的电动力和热的作用。

因此,在刀开关的结构设计时,要确保在很大的短路电流作用下,触刀不会弹开、焊牢或烧毁。对要求分断负载电流的刀开关,则装有快速刀刃或灭弧室等灭弧装置。

高压熔断器刀开关按照极数可以分为单极刀开关、双极刀开关和三极刀开关;按照转换方式可以分为单投式刀开关、双投式刀开关;按操作方式可分为手柄直接操作式和杠杆式刀开关。

三极单投式刀开关的电路图,它可用来接通或分断电路A,也可作为将电路A与电源隔离之用。电工天下

图2为单极双投式刀开关,它可用来接通或分断电路A或电路B,也可将电源向电路A供电转换到向电路B供电。


转换开关用于主电路将一组已连接的器件转换到另一组已连接的器件。


Tags:刀开关,常见分类
