定时启动电动机电路,时间继电器自动控制星三角降压启动控制电路原理图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-01-26

操作者必须在电动机起动结束后,按下全压运行按钮,才可进行工作。若忘记按下全压运行按钮而进行工作,将会烧毁电动机。解决的办法利用时间继电器进行自动控制。 该电动机具有定时启动功能

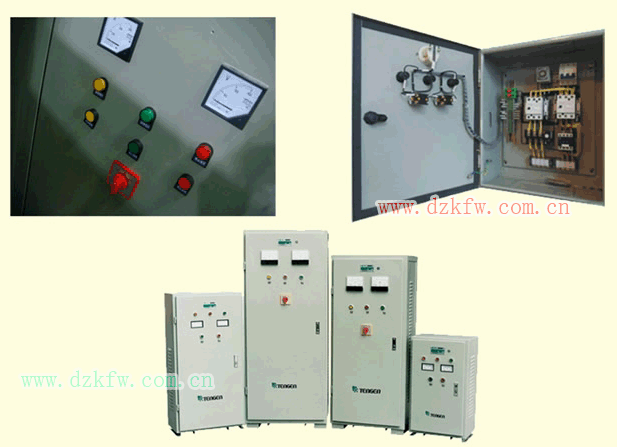

时间继电器自动控制星三角降压启动控制电路原理图解

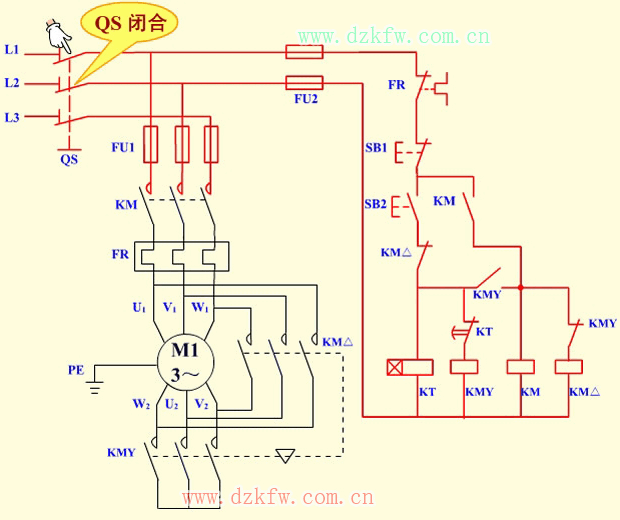

1、电路原理图


2、电路组成
本电路由电源隔离开关 QS;熔断器 FU1、FU2;交流接触器 KM、KMY、KM△;热继电器 FR;时间继电器 KT;启动按钮 SB2;停机按钮 SB1 及电动机 M 组成。


3、技术要求
电动机启动时,电动机定子绕组接成 Y 形,降压启动,启动完成电动机定子绕组接成 △ 形,电动机全压运行。
4、工作原理
(1)合上 QS,电源引入。

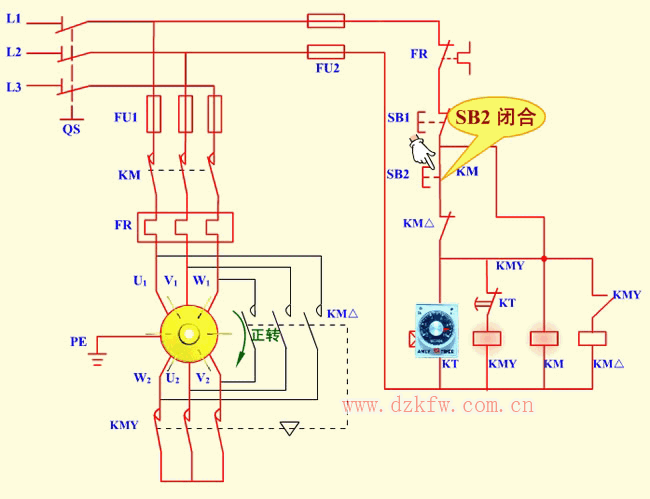

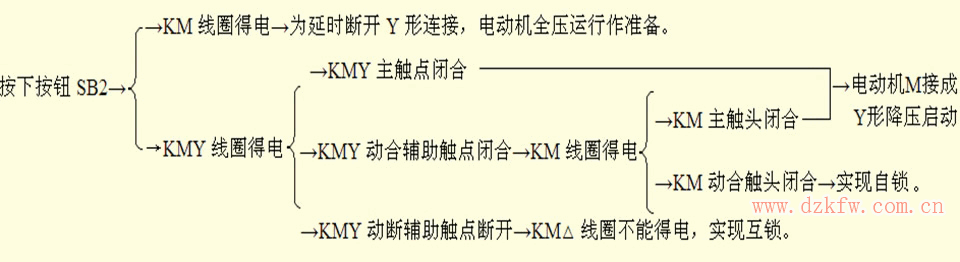

(2)电动机 Y 形接法降压启动

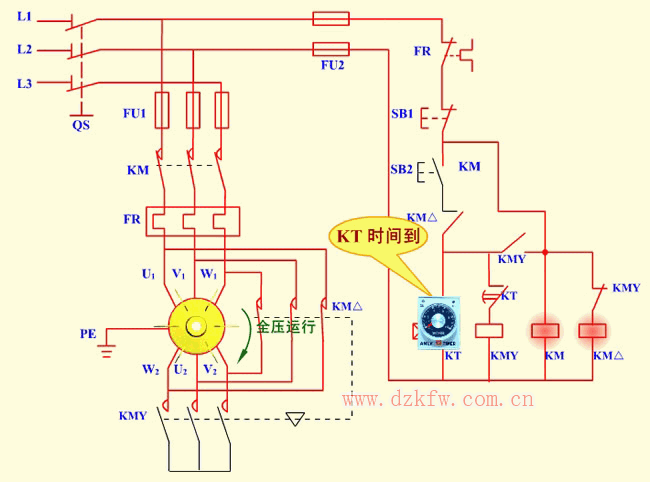

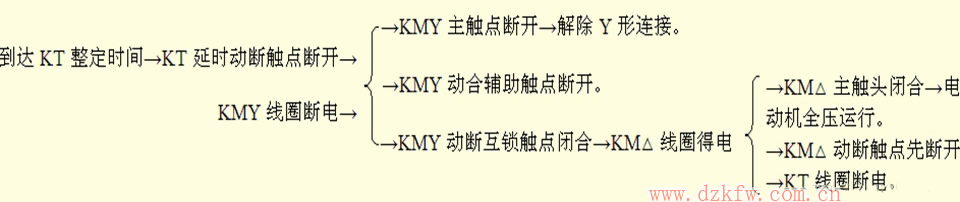

(3)电动机 △ 形接法全压运行


(4)停止
  按下 SB1 电动机停止运行。
(5)停止使用时,断开电源开关 QS。
