检修电气控制线路故障的一般方法,电工维修技巧

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/3/11

当电路出现故障时,切忌盲目乱动,在检修前应该对故障发生的情况进行详细的调查,然后理论联系实际,具体故障具体分析,主要的检修方法有以下几种,可以根据实际情况进行选择。

直观法
1.望

首先弄清电路的组成和功能,可以根据以往的经验,将电路按原理分成几个部分,再根据元器件的型号分析其工作原理,同时检查熔断器内熔丝是否熔断,其他电器元件有无烧坏、发热、断线等现象,导线连接螺丝是否松动,电动机的转速是否正常等,然后对电路故障进行初步检查。

2.问

机床发生故障后,首先应向操作者了解故障发生的前后情况,询问内容有:故障发生在运行前、运行后,还是发生在运行中?是运行中自行停车,还是发现异常情况后由操作者停下来的;发生故障时,机床工作在什么工作顺序,按动了哪个按钮,扳动了哪个开关;故障发生前后,设备有无异常迹象(如响声、气味、冒烟或冒火等);以前是否发生过类似的故障,是怎样处理的等。

3.闻

闻一下有无电器元件发热和烧焦的异味。

4.听

在电路和设备还能运行但又不至于扩大故障的前提下,可以进行通电运行,倾听电路有无异响,如电动机、电器元件在运行时声音是否正常,这有助于寻找故障的部位。

5.摸

断开电源后,可以用手触摸线圈、触头等容易发热的部分,看看是否正常。

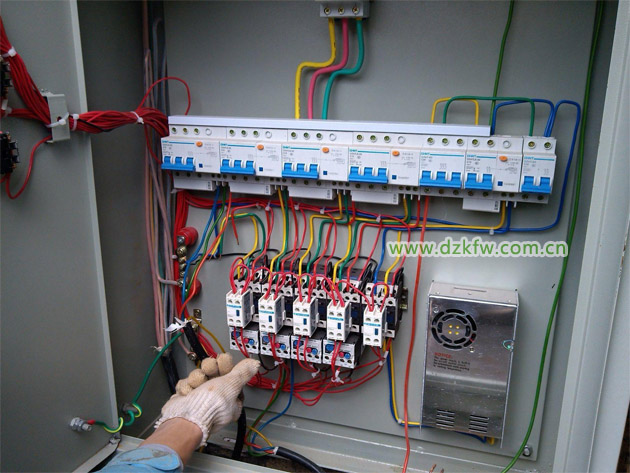

检修电气控制线路故障

利用仪表检查法
利用仪表检查电路的故障具有速度快、判断准确、故障参数可以量化等优点。如对于电路的通断、电动机绕组、接触器和继电器的线圈、触头的接触电阻等都可以用万用表相应的电阻挡进行检查;对于三相电压是否平衡、线路部分电流电压的大小都可以用万用表检查。

1.电压测量法

在检测前把万用表的选择开关调到交流500 V挡上。

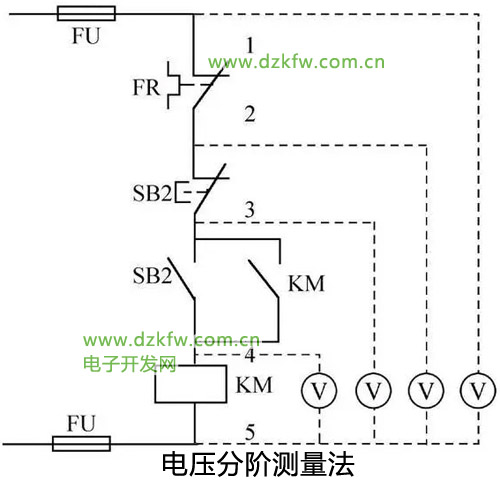

电压分阶测量法
图5.21 电压分阶测量法
(1)分阶测量法

电压的分阶测量法如图5.2 1所示。

检查时,首先用万用表测量1—5点的电压,在电路正常的情况下电压应该为380 V,然后按住启动按钮SB2不放,将万用表的黑色表笔接到5处,红色表笔依次点在4、3、2处,分别测量5—4、5—3、5—2各阶段的电压,在电路正常的情况下,各阶段的电压均应为380 V,如果测到5—4之间无电压,则说明断路故障,此时可将红色表笔向前移动,若移到2处,电压正常,就说明是2以后的触头或接线有断路故障,一般为点2后的第一个触头(即刚跨过的停止按钮SB1)或连接线断路。集体故障分析如表5.2 1所示。

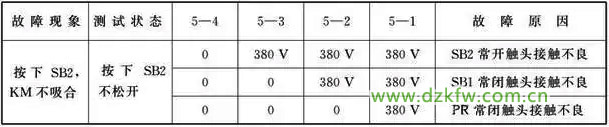

表5.2 1 集体故障分析

电压分段测量法集体故障分析

表5.2 1
(2)分段测量法

电压分段测量法如图5.2 2所示。

检测前,将万用表的挡位调到交流500 V挡,测试1—2、2—3、3—4、4—5之间各段的电压值,在电路正常的情况下,按下启动按钮SB2后,除了4—5之间的电压为380 V,其余各段的电压都应为0。

如按下启动按钮SB2,KM不吸合,则说明发生了断路故障,此时可用万用表交流500 V挡进行逐段测试,如果测量到某一段相邻两点间的电压为380 V时,则说明这两点间所包含的触头、导线接触不良,有断路故障,集体故障分析如表5.2 2所示。

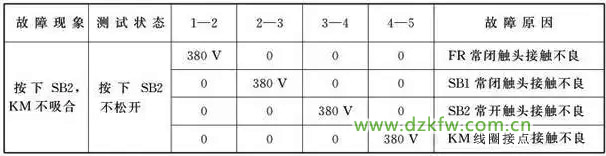

表5.2 2 集体故障分析

电压分段测量法
表5.2 2

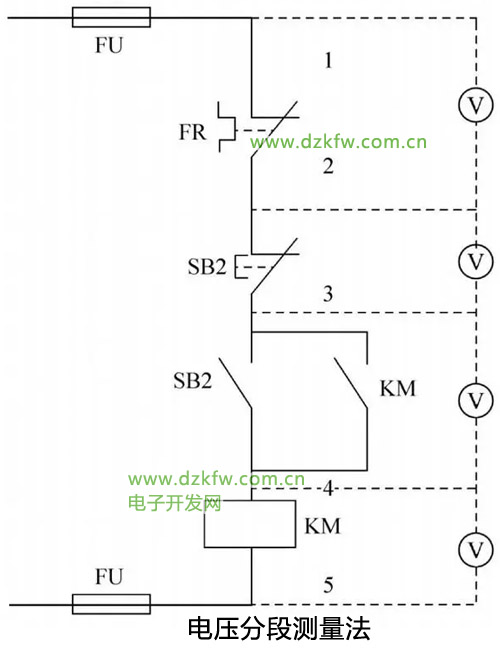

电压分段测量法
图5.22 电压分段测量法

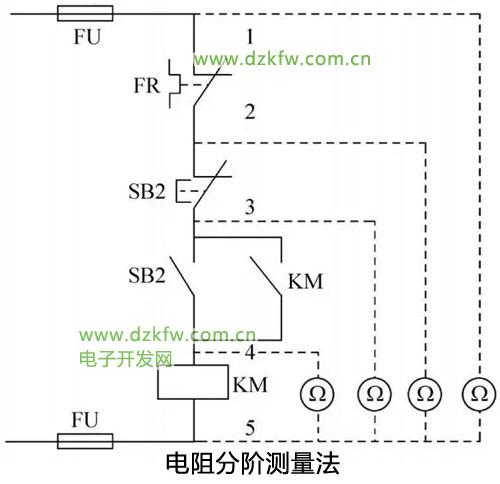

电阻分阶测量法
图5.23 电阻分阶测量法
2.电阻测量法

(1)分阶测量法

电阻的分阶测量法如图5.2 3所示。

检测前把万用表的挡位调到R×1挡,应该注意的是用万用表电阻挡进行检测前一定要断开电源。

按下启动按钮SB2不放松,先测量1—5之间的电阻,如果电阻值为无穷大,说明1—5之间有断路。然后分段测量1—2、1—3、1—4各点之间的电阻,在电路正常的情况下,两点之间的电阻值应该为0,当测到两点之间的电阻值为无穷大时,说明这两点之间的触头或导线断路。

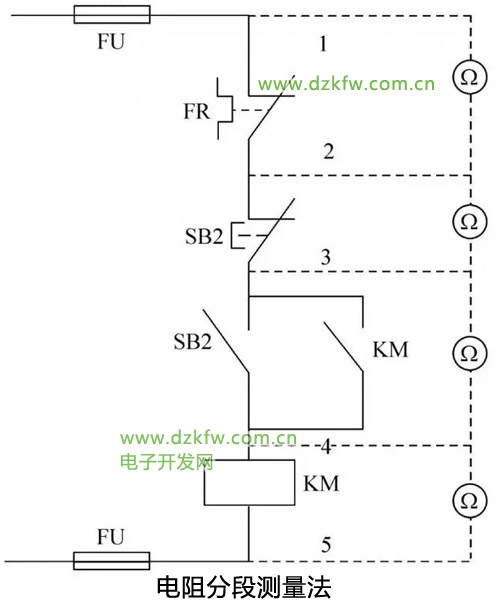

电阻分段测量法
图5.2 4 电阻分段测量法
(2)分段测量法

电阻的分段测量法如图5.2 4所示。

检测前断开电源,按下启动按钮SB2,然后依次逐段测量1—2、2—3、3—4之间的电阻,如果测得电阻为零,则表明线路是通的,如果测得电阻为无穷大,则表明这两点间的触头或连接导线断路。

电阻测量法的优点是安全,所以经常被使用。虽然测得的电阻值不准确时,容易造成误判断,只要注意以下几点,就能提高准确率。

①用电阻测量法检查故障时一定要断开电源。

②如果被测的电路与其他电路并联时,必须将该电路与其他电路断开,否则所测得的电阻值是不准确的。

③测量高电阻值的电器元件时,把万用表的选择开关旋转到合适的电阻挡。

3.短接法

短接法是用一段绝缘良好的导线把所怀疑断路的部位短接,如短接过程中,电路被接通,就说明该处断路。短接法一般分为局部短接法和长短接法。

短接法检查只适用于检查压降极小的导线和触头之类的断路故障,而且检查时手拿绝缘导线带电操作,所以一般不提倡使用。
