对称三相交流电路有什么特点

作者:佚名    文章来源:本站原创    点击数:1902    更新时间:2022-10-02

有关交流电路的知识,对称三相交流电路有什么特点,相电压与线电压的关系,相电流与线电流的关系,以及三相对称电路的功率是多少,下面与电子开发网小编一起来了解下。

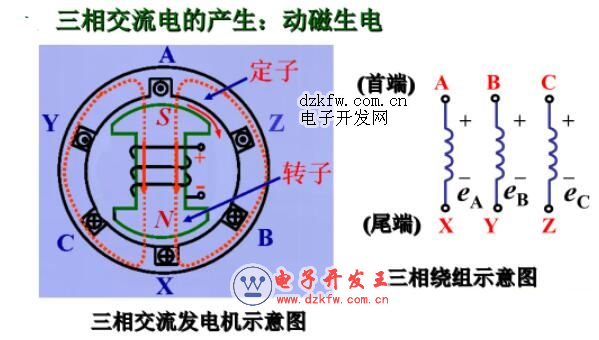

对称三相交流电路的特点

1、相电压与线电压的关系

当负载Y形连接时,线电压为相电压的√3倍,且线电压超前相应的相电压30°;负载△连接时,线电压等于相电压。

2、相电流与线电流的关系

负载Y连接时,线电流等于相电流;负载△连接时,线电流为相电流的√3倍,且线电流滞后相应的相电流30°。

对称三相交流电路的特点

3、三相对称电路的功率

负载Y连接时,U相=U线/√3, I相=Ⅰ线;负载△连接时,U相=U线, l相=Ⅰ线/√3。故不论三相负载做何种连接都会有

(1)P=3U相Ⅰ相cosφ=√3U线I线cosφ;

(2)Q=3U相Ⅰ相sinφ=√3U线I线sinφ;

(3)S=3U相I相=√3U线I线。

为了方便记忆对称三相交流电路的上述特点,可以牢记如下的口诀(顺口溜):

​对称三相交流电,研究电路抓特点。

电源负载均对称,相线压流是关健。

相位相差三十度,数量关系为根三。

△接法“交(角)流后”,Y接法“压(Y)线前”。

判断题:负载△连接时,线电流为相电流的√3倍,且线电流滞后相应的相电流30°;负载Y连接时,线电压为相电压的√3倍,且线电压超前相应的相电压30°。

以上题目的答案是错的,错误的原因是以偏概全,因为这个特点只存在于对称三相交流电路中。

对称三相交流电路的这个特点是一个常考知识点,但如果不会画图分析,单凭记忆则很容易记混。这里分享一个简单的记忆方法,谐音联想记住六个字:“交(角)流后,压(Y)线前”。
