三相电源的连接方式

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-04

(1)星形联接(Y形联接)

图1所示为三相电源的星形连接或称Y形联接。从三个电压源正极性端子A、B、C向外引出的导线称为端线,三个电压源负极性端子X、Y、Z 接在一起的点称为中性点,用N表示。

三相电源的Y形联接, 三相电源的星形联接

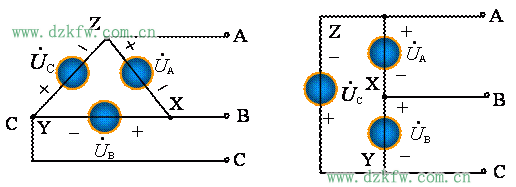

图1 三相电源的Y形联接                                                              图2 三相电源的△形联接

(2)三角形联接(△形联接)

将三相电压源依次连接成一个回路,再从端子A、B、C端引出断线,如图2所示即为三相电源的三角形连接。

注意

三角形电压不能引出中性线。
