手工电弧焊焊接时铁水和药皮如何区分?电焊条药皮的成分和作用

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-06-22

不会看熔池,用什么手法都白扯,会看熔池后,手法才能派上用场。

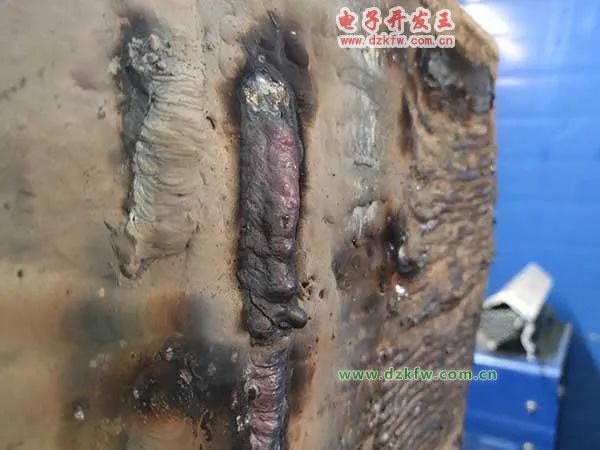

焊接时要注意,不能让药皮超过铁水,否则容易夹渣。

焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法。它利用焊条与焊件之间建立起来的稳定燃烧的电弧,使焊条和焊件熔化,从而获得牢固的焊接接头。

焊接过程中药皮不断地分解、熔化而生成气体及熔渣,保护焊条端部、电弧、熔池及其附近区域,防止大气对熔化金属的有害污染。

焊条

焊芯在电弧热作用下不断熔化,进入熔池,成为焊缝的填充金属。

药皮的作用是保护熔池,防止铁水氧化,所以药皮是浮在铁水上面的。

电焊条由焊芯、涂料药皮两部分组成。目前在焊接生产中广泛使用的基本上都是厚药皮焊条。

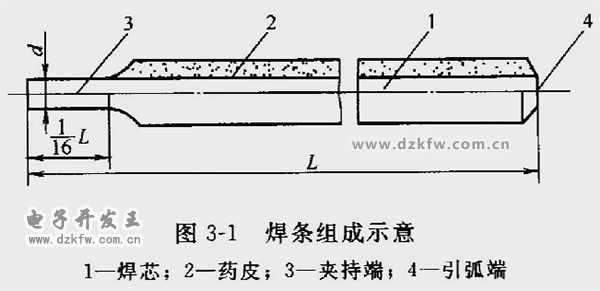

焊条组成示意图

焊芯:是指电焊条用的被药皮包覆的金属芯。

(1)传导电流,产生焊接电弧;

(2)焊芯本身熔化形成焊缝中的填充金属。

由于焊芯在电弧高温作用下端部熔化,形成熔滴过渡到熔池中,因此焊芯的成分对焊缝全局的质量和性能有极大影响。

通常所说的焊条规格,实际上是指焊芯直径,如:Φ2.0、Φ3.2、Φ4.0、Φ5.0等,单位是mm。

焊条药皮:是指由具有不同物理和化学性质的细粒状物质经粘结均匀包覆在焊芯表面的涂料层。



焊条药皮的作用:是在焊接过程中形成具有合适的熔点、粘度、密度、碱度等物理化学性能的熔渣,保证电弧稳定燃烧、使熔滴金属容易过渡、在电弧区和熔池周围造成一种气氛保护焊接区域,获得良好的焊缝成形与性能等。

还可通过向药皮中加入脱氧剂、渗合金元素或一定含量的铁粉,满足焊缝金属使用性能或提高熔敷效率的要求。

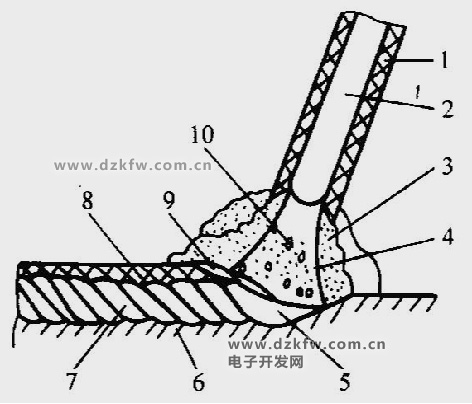

焊条电弧焊原理

1-药皮;2-焊芯;3-保护气;

4-电弧;5-熔池;6-母材;

7-焊缝;8-焊渣;9-熔渣;

10-熔滴

各种原材料根据其在焊条药皮中的作用可分为:

(1) 稳弧剂

主要作用是使焊条容易引弧及在焊接过程中保持电弧稳定燃烧。作为稳弧剂的原材料主要是一些含有一定数量低电离电位易电离元素的物质,如长石、水玻璃、金红石、钛白粉、大理石、云母、钛铁矿、还原钛铁矿等。



(2) 造渣剂

焊接时能形成具有一定物理化学性能的熔渣,保护焊接熔滴和熔池金属,改善焊缝成形、作为造渣剂的原材料有大理石、萤石、白云石、菱苦土、长石、白泥、云母、石英、金红石、钛白粉、钛铁矿等。

(3) 脱氧剂(又称还原剂)

通过焊接过程中的化学冶金反应,降低焊缝金属中的氧含量,提高焊缝金属的性能。脱氧剂主要是含有对氧亲和力大的元素铁合金及其金属粉,常用脱氧剂有锰铁、硅铁、钛铁、铝铁、硅钙合金等。

(4) 造气剂

在电弧高温作用下分解出气体,形成保护气氛,保护电弧及熔池金属,防止周围空气中氧和氮的侵入。常用的造气剂有碳酸盐(如大理石、白云石、菱苦土、碳酸钡等)及有机物(如木粉、淀粉、纤维素、树脂等)。

(5) 合金剂

用于补偿焊接过程中合金元素的烧损及向焊缝中过渡合金元素,以保证焊缝金属的化学成分及性能。根据需要可选用各种铁合金(如锰铁、硅铁、铬铁、钢铁、钒铁、铌铁、硼铁、稀土硅铁等)或纯金属(如金属锰、金属铬、镍粉、钨粉等)。

(6) 增塑剂

主要作用是改善药皮涂料在焊条压涂过程中的塑性、弹性及流动性,提高焊条的压涂质量,使焊条药皮表面光滑面不开裂。通常选用有一定弹性、滑性或吸水后有一定膨胀特性的物料,如云母、白泥、钛白粉、滑石粉、固体水玻璃、纤维素等。

(7) 粘结剂

使药皮物料牢固地粘结在焊芯上,并使焊条药皮烘干后具有一定的强度。在焊接冶金过程中不对熔池和焊缝金属产生有害作用。常用粘结剂是水玻璃(钾、钠及其混合水玻璃)及酚醛树脂、树胶等。
