变频器内部结构图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-08-18

1.主控电路

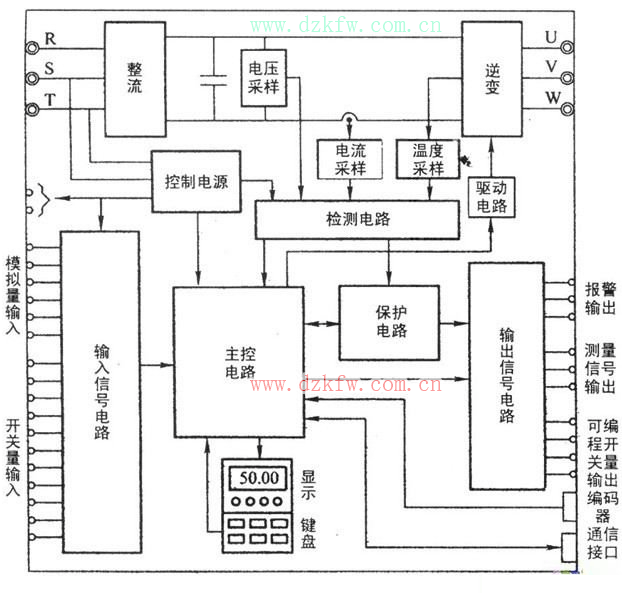

变频器内部结构图

  主要功能如下:

 (1)接受各种信号

  1)在功能预置阶段,接受对各功能的预置信号:

  2)接受从键盘或外接输入端子输入的给定信号;

  3)接受从外接输入端子或通信接口输入的控制信号;

  4)接受从检测电路输入的检测信号;

  5)接受从保护电路输入的保护执行信号等。

  (2)进行基本运算

  最主要的运算包括:

  1)进行矢量控制运算或其他必要的运算;

  2)实时地计算出SPWM波形各切换点的时刻。

  (3)输出计算结果

  1)输出至逆变管模块的驱动电路,使逆变管按给定信号及预置要求输入SPWM电压波。

  2)输出给显示器,显示当前的各种状态。

  3)输出给外接输出控制端子。

  4)向保护电路发出保护指令,以进行保护。

  2.检测电路

  接受电压、电流以及模块温度等采样信号,并转换成主控电路所能接受的信号;

  3.保护电路

  接受主控电路输入的保护指令,并实施保护。同时也直接从检测电路输入检测信号,以便对某些紧急情况实施保护。
