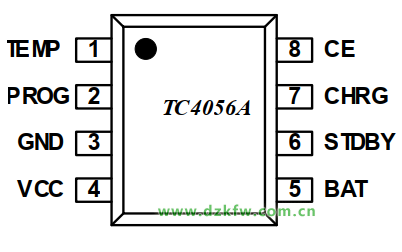

TC4056A 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。 提供固定的4.2V充电电压。

可以监测充电电池电压和电池温度，这里我们不用上温度监测，所以TEMP接地。

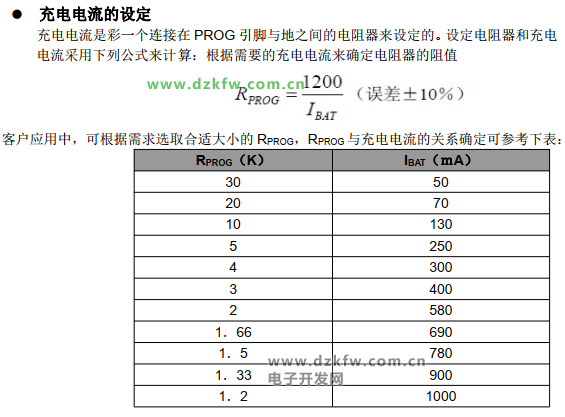

充电电流大小和PROG端的电阻大小有关。

充点终止：当 PROG 引脚电压降至 100ｍV 以下的时间超过ｔ TERM（一般为
1.8ms）时，充电被终止。

实测PROG端电阻可以为1.2K，但是芯片会发热，但只要在140℃以内就没关系。

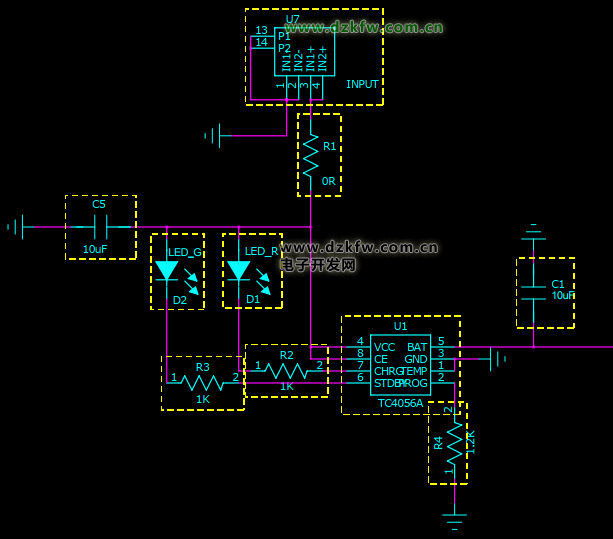

所以在PCB设计上最好增加散热过孔等等操作。此外可以增加热耗散电阻，0.2-0.5Ω之间，能够缩短充电时间。这里我放了0Ω。

即R1为热耗散电阻。
