太阳能电池给2.7v超级电容充电电路图  LTM8026

作者:佚名    文章来源:本站原创    点击数:4389    更新时间:2022-07-27
超级电容作为电源给手机电池充电

用超级电容取代上面电路中的太阳能板,使用的超级电容组为200F,初始电压为10.8V.将电路输出电压调到5V,电流调节到 180mA 左右.由实验可以发现电容放电1小时左右,电压下降了1V,具有在晴天时电池板对手机电池的充电效果,具有随时性,可以与太阳能电池板结合,实现优势互补.

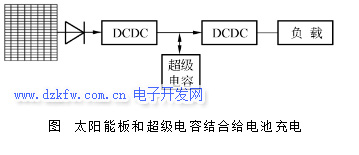

太阳能板和超级电容综合起来给电池充电

太阳能板产生的电压用第一个DC-DC 模块稳定在10V左右,第二个DC-DC 模块将电压稳定在5V,调节负载中的可调电阻将手机电池两端电流稳定在180mA.这样产生的多余的电能存储在超级电容中,超级电容克服了一般蓄电池使用寿命不长,充放电速度慢,不能迅速对光伏输出电压变化做出反应,有一定的延时性的缺点.在白天光照充足的情况下,太阳能电池给负载(手机电池)充电,当光照不足时或者夜晚时,可以利用超级电容给负载供电。

太阳能电池给2.7v超级电容充电电路图

2.7v超级电容充电电路图

  本电路图是关于36VIN、5.6A、两节2.5V 串联超级电容器充电器电路连接图

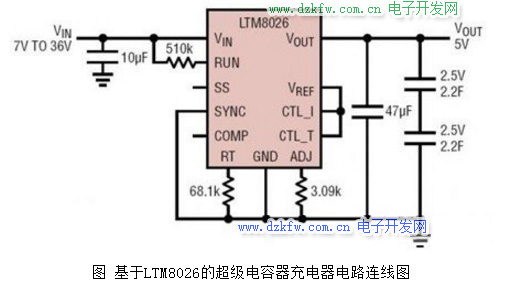

基于LTM8026的超级电容器充电器电路连线图

  LTM8026 是一款 36VIN、5A 恒定电压、恒定电流 (CVCC) 降压型 μModule® 稳压器。封装中内置了开关控制器、电源开关、电感器以及支持组件。LTM8026 可在一个 6V 至 36V 的输入电压范围内运作,可支持 1.2V 至 24V 的输出电压范围。CVCC 操作使 LTM8026 能在整个输出范围内准确地调节其高达 5A 的输出电流。输出电流可利用一个控制电压、单个电阻器或一个热敏电阻来设定。仅需采用负责设定输出电压和频率的电阻器以及大容量的输入和输出滤波电容器便可实现完整的设计。


Tags:超级电容,充电电路
