plc的POS地址上升沿检测质量,上升沿检测指令

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-22
符号:
     POS 地址上升沿检测符号

参数 数据类型 内存区域 说明
<address1> BOOL I、Q、M、L、D 已扫描信号
<address2> BOOL I、Q、M、L、D M_BIT边沿存储位,存储<address1>的前一个信号状态
Q BOOL I、Q、M、L、D 单触发输出

说明:POS(地址上升沿检测)比较<address1>的信号状态与前一次扫描的信号状态(存储在<address2>中)。如果当前RLO状态为“1”且其前一状态为“0”(检测到上升沿),执行此指令后RLO位将是“1”。

状态字:

  BR CC 1 CC 0 OV OS OR STA RLO /FC
写: X - - - - X 1 X 1

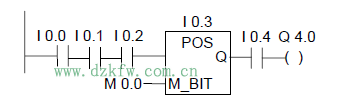

实例:
     plc的POS地址上升沿检测质量,上升沿检测指令
满足下列条件时,输出Q4.0的信号状态将是“1”:
·输入I0.0、I0.1和I0.2的信号状态是“1”
·输入I0.3有上升沿
·输入I0.4的信号状态为“1”。
