一款超声波雾化器电路：

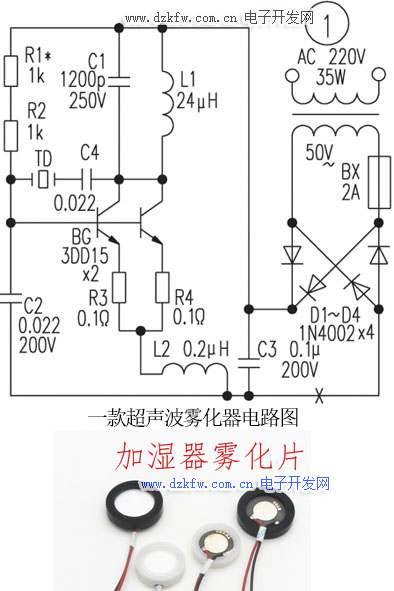

该超声波雾化器电路结构简单，采用双管并联三极管构成电容三点式振荡器，直接推动超声波换能器工作，且输出功率较大。电路原理如图１所示。

电路中，以两只并联晶体管为主构成一个大功率的高频振荡器，采用电容三点式振荡电路，振荡频率是超声波压电换能器ＴＤ的固有频率１．３ＭＨｚ。电感Ｌ１和电容Ｃ１组成的谐振回路在这里不决定振荡频率，而是决定振荡幅度，它的谐振频率比电路的振荡频率约低０．６ＭＨｚ，Ｌ２和Ｃ２谐振频率大于电路的振荡频率，之所以用两个谐振回路，是为了使电路的振荡频率更纯。Ｒ１、Ｒ２是偏置电阻，调整Ｒ１使振荡器输出适中。Ｒ３、Ｒ４是功率平衡电阻。

元件选择与制作
Ｃ１用云母电容器，Ｃ２用高频损耗小且温度系数小的高频瓷介电容。
三极管选用功率５０Ｗ以上，反压大于２００Ｖ的大功率三极管，两管β值尽量一致，且应加足够大的散热片。
Ｒ３、Ｒ４需用线绕电阻，也可用电阻丝代替。

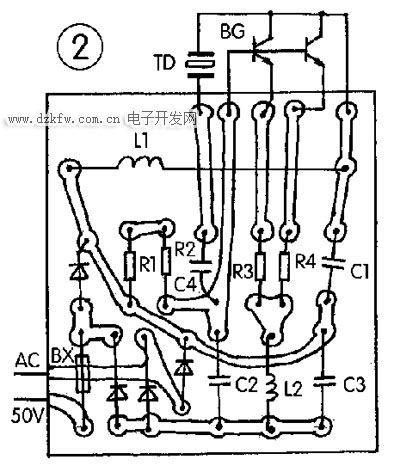

Ｒ１、Ｒ２功率应大于１Ｗ。Ｌ１用长６．５ｃｍ，外径２ｃｍ的塑料圆管作骨架，在上面用直径０．７４ｍｍ漆包线绕７０匝。Ｌ２不用骨架，用０．８ｍｍ漆包线在直径０．８ｃｍ圆棒上绕６．５匝，脱下圆棒使线圈伸长至１ｃｍ即可。电源变压器功率大于３５Ｗ。印刷板图见图２。

组装好后进行调试，将超声波换能器固定在水中。再用１只３ｋΩ电位器代替Ｒ１接入电路，先把电位器旋至阻值最大处。在电路图的“×”处串入电流表，接通电源，慢慢减小Ｒ１阻值，观察电流表和水雾化情况，至水雾最高而电流最小（约０．６５Ａ），用相同阻值电阻代替电位器即可。

注意：图示所用3DD15三极管标称特征频率仅为1MHz，制作本电路时应采用BU406等特征频率较高的大功率三极管。本电路中三极管的放大倍数应尽量大，如果没有合适的管子，还可以用复合管或达林顿管。总之本文只是提供一种电路结构，制作中可灵活运用。
