电子喷泉电路图原理 超声波雾化器制作

作者:佚名    文章来源:本站原创    点击数:1900    更新时间:2023/6/11

高频压电陶瓷片产生超声波, 水在高频高压超声波的作用下产生空化效应, 从而产生喷泉和水雾。

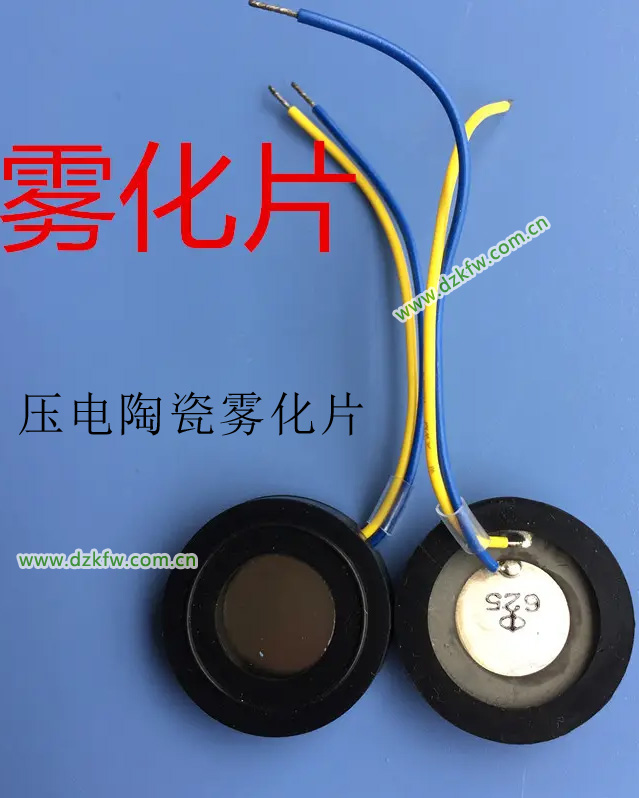

超声波雾化片,压电陶瓷雾化片
电子喷泉与盆景艺术相结合, 可以产生喷云吐雾的效果, 使人感觉到了人间 “仙境”, 同时利用它加热湿气, 是干燥地区室内理想的加湿保健工具。

电子喷泉雾化器和盆景的结合

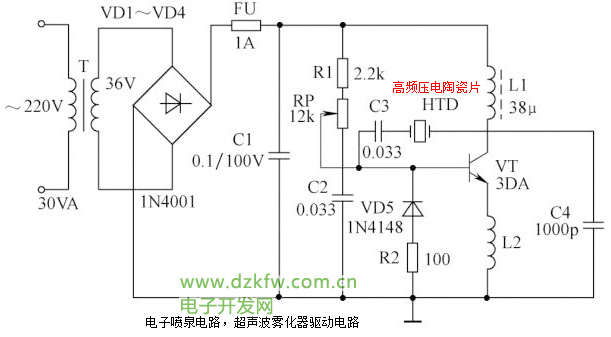

下图所示为电子喷泉的电原理图, 变压器降压, 桥式整流得到脉动直流电, 供给振荡电路。 以 VT、 HTD 为核心构成振荡电路, 振荡频率为压电陶瓷片的谐振频率 1. 65MHz, HTD 实际为超声波换能器, 工作时它自己产生的超声波使水雾化。

电子喷泉电路,超声波雾化器驱动电路


Tags:雾化器,超声波雾化器,电子喷泉
