555组成的恒温控制器电路图

作者:佚名    文章来源:不详    点击数:    更新时间:2010-11-15

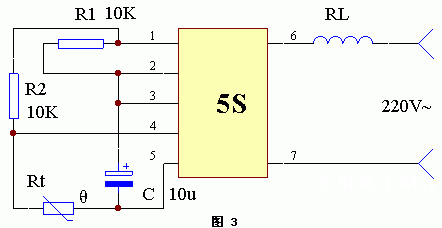

555芯片组成的恒温控制器电路图
  Rt是正温度系数开关型热敏电阻,RL是发热丝。当温度未达到Rt的居里点时,Rt的阻值很小,5S模块的④脚呈低电平,模块内部的电路开通,RL通电工作。一旦温度升高到Rt的居里点时,Rt的阻值阶跃上升,使5S模块的④脚电位陡增,于是模块内部电路被关断,RL停止工作。待温度下降到Rt的居里点以下时,5S模块又开通,RL又通电工作。如此周而复始循环,保持其温度的相对恒定。Rt的居里点可根据应用需要而定。



555芯片组成的恒温控制器电路图

点击查看:555芯片与SSR固态继电器组成的模块电路(简称5S模块)
