555做的照相爆光定时器电路图

作者:佚名    文章来源:不详    点击数:    更新时间:2010-11-15

555芯片组成的照相爆光定时器电路图

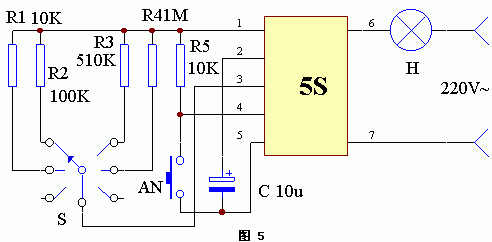

  该装置的电路工作原理如图5所示。电路中AN是开启按钮。接通电源后,曝光灯H呈熄灭状态,按下按钮AN,照明灯H立即点亮,过一段时间后,H自动熄灭。该电路共设有4档定时值,其定时时间由1.1RC确定,其中R为R1-R4四档的阻值。C应选用钽电解电容器,可提高其定时精度。按图中所示数值,1档定时值为0.11s;2档定时值为1.1s;3档定时值为5.6s;4档定时值为11s。各位可以根据实际需要自行确定。



照相曝光定时器

点击查看:555芯片与SSR固态继电器组成的模块电路(简称5S模块)
