热敏电阻与温度的关系  热敏电阻的原理特性及应用

作者:佚名    文章来源:本站原创    点击数:994    更新时间:2023/9/27

热敏电阻是一种基于热效应的电子元件,其电阻值随温度的变化而变化。在许多工业和消费电子应用中,热敏电阻被广泛用于温度测量、控制和保护。本文将详细介绍热敏电阻与温度的关系。

1. 热敏电阻的基本原理

热敏电阻是一种基于热效应的电子元件,其电阻值随温度的变化而变化。热敏电阻的基本原理是热敏材料的电阻值与温度呈反比例关系。当温度升高时,热敏材料内部的电阻值会下降,反之亦然。 热敏电阻材料通常由氧化物、硅、碳化物、铁素体等材料制成。这些材料中的电子在不同的温度下运动方式不同,因此导致电阻值的变化。 NTC的N代表负数,温度和电阻成负相关,温度高了电阻值反而变小。  PTC的P代表正数,温度和电阻成正相关,温度高了电阻值而变大。

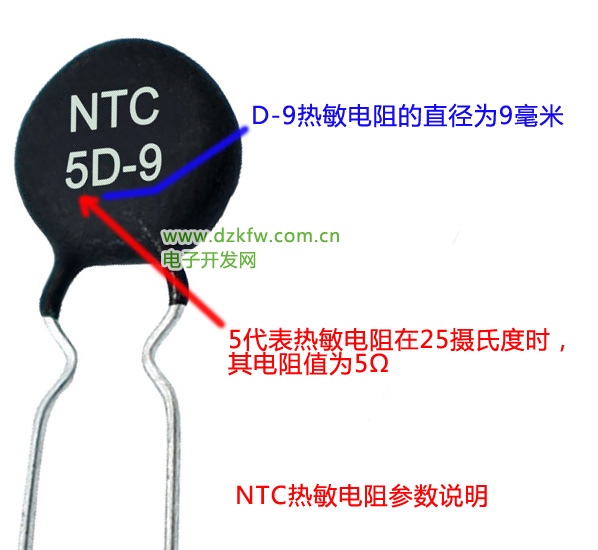

热敏电阻NTC


2. 热敏电阻的特性

热敏电阻的特性主要包括灵敏度、线性度、响应时间和稳定性等。

灵敏度:是指热敏电阻对温度变化的敏感程度,通常用电阻值相对于温度变化的比率来表示。灵敏度越高,热敏电阻对温度变化的响应越快。

线性度:是指热敏电阻在一定温度范围内电阻值与温度呈线性关系的程度。线性度越好,热敏电阻对温度变化的测量精度越高。

响应时间:是指热敏电阻从温度变化到电阻值变化的时间。响应时间越短,热敏电阻对温度变化的响应越快。 稳定性是指热敏电阻的电阻值在长时间使用和不同温度环境下的变化情况。稳定性越好,热敏电阻的使用寿命越长。

3. 热敏电阻与温度的关系

热敏电阻的电阻值与温度呈反比例关系,即随着温度升高,热敏电阻的电阻值下降,反之亦然。

这种关系可以用下面的公式来表示: R = R0 * exp(B*(1/T - 1/T0)) 其中,R为热敏电阻的电阻值,R0为热敏电阻在参考温度T0下的电阻值,B为材料常数,T为当前温度。

由于热敏电阻的电阻值与温度呈反比例关系,因此可以通过测量热敏电阻的电阻值来确定当前的温度。一般情况下,需要将热敏电阻与一个电路连接起来,测量电路的输出电压或电流来得到热敏电阻的电阻值。

4. 热敏电阻的应用

热敏电阻被广泛应用于温度测量、控制和保护等领域。下面是几个常见的应用场景:

(1) 温度传感器:热敏电阻可以用作温度传感器,测量物体表面的温度。例如,汽车发动机中的温度传感器就是一种基于热敏电阻的传感器。

(2) 温度控制:热敏电阻可以用于控制温度,例如恒温器中就常常使用热敏电阻来检测环境温度,并根据测量结果来控制加热或冷却装置的工作状态。

(3) 温度保护:热敏电阻可以用于保护电路和设备免受过热的危害。例如,电脑主板中常常使用热敏电阻来监测CPU温度,并在温度过高时自动关闭电源。 总之,热敏电阻是一种基于热效应的电子元件,其电阻值随温度的变化而变化。热敏电阻被广泛应用于温度测量、控制和保护等领域,在现代工业和消费电子中发挥着重要作用。
