钽电容正负极性怎么判断,看横线与腿长短来区分,钽电容和普通电容区别

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/5/14

在众多电容产品,钽电容是一种极性电容,有正负极之分,如何来判断钽电容的正负极,主要看钽电容上的横线与腿,通过肉眼就可以区分哪是正极,哪是负极。

一、钽电容正负极性的判断方法

判断钽电容的极性,其实方便很简单,有一横线的一端为钽电容的正极,另一端为钽电容的负极;如果是引线钽电容,则长的腿是正极,短的腿是负极。

贴片钽电容的正负极不能接反,接反了,电容不起作用,还会导致电容的损坏。

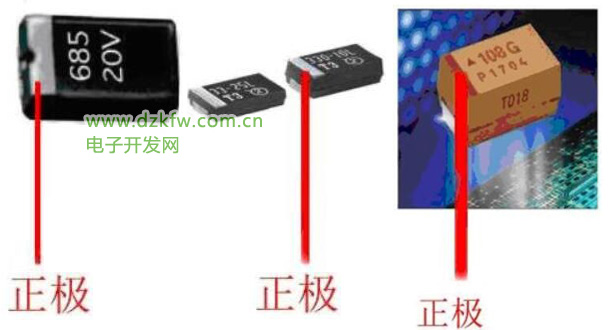

钽电容的正负极,如下图:

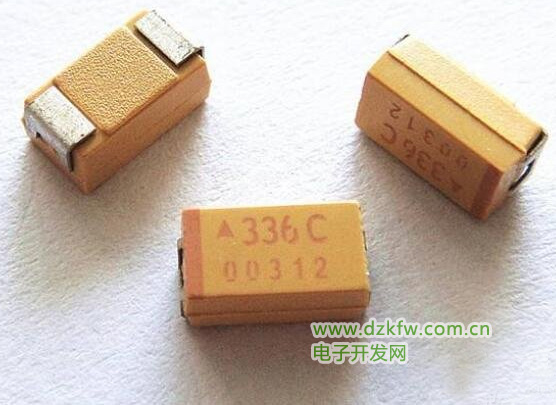

钽电容正负极性怎么判断

钽电容极性接反,会导致钽电容烧焦,严重情况下,会导致钽电容爆炸,当钽电容发生爆炸后,会影响到PCB上的其它元件,带来更大的损失。

因此,钽电容的正负极一定不要接反,在焊接前一定要多看看,确定好钽电容的正极在哪一端,负极在哪一端,切不可盲目连接。

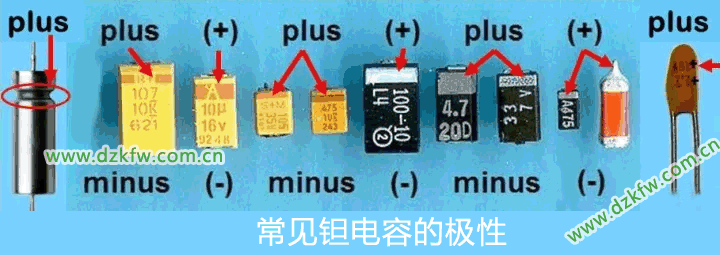

常见钽电容的极性

二、钽电容和普通电容区别

钽质电容是钽电解电容的全称,也属于一种电解电容,使用金属钽作为介质,不使用电解液一般的电解电容,钽质电容不需要使用镀铝纸一般的电解电容,它本身几乎没有电感,但这限制了它的容量。 此外,由于钽质电容内没有电解液,因此适合在高温下工作。



  钽电容的特征是长寿命,高温度,高准确度和优异的过滤性能波的频率的变化。在钽电解电容器的操作中,在氧化膜的电介质被加强,并准备恢复其适当的绝缘能力,而从连续累积损伤防止氧化膜的绝缘性能的自动修复或缺陷。这种独特自愈性能,保证其长寿命和可靠性的优势。钽电解电容器具有非常高的电场强度,并与其他类型的电容器中,为了确保其小型化比较。

钽电容和普通电容区别

  钽电容的性能具有优异,是电容器中体积小而又能发展达到一个较大电容量的产品,钽电容器可以非常方便地进行较大的电容量,在电源滤波、交流旁路等用途上少有企业竞争战略对手。

  钽电解电容器主要用于滤波、储能转换、标记旁路、耦合解耦和时间常数元件。 在应用中,应注意其性能特点,正确使用有助于充分发挥其功能,如考虑产品的工作环境及其加热温度,并采取减少使用量等措施。 使用不当会影响产品的工作寿命。

  固体钽电容器电性能优良,宽工作温度范围,和形式,体积效率优异,具有其独特的特点:钽电容器五氧化二钽薄膜的工作介质是极其表面上生成薄的钽。该氧化膜的电介质层的电极耦合到所述电容器的一端整体组合物,不是单独的。因此单位体积具有特别大的电容。即,容量比是非常高的,因此,特别适合于小型化。

  在钽电容器研究工作发展过程中,具有可以自动进行修补或隔绝氧化膜中的疵点所在的性能,使氧化膜介质随时可能得到有效加固和恢复其应有的绝缘技术能力,而不致遭到中国连续的累积性破坏。这种自己独特自愈系统性能,保证了其长寿命和可靠性的优势。
