电感知识,电感的基础知识

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023-02-19

电感的分类

1、按电感的形式分类

(1)固定电感

一般采用带引线的软磁工字磁芯,电感在10-22000uh之间,Q值控制在40左右。

(2)可变电感

可变电感器是一种具有可饱和磁铁芯的可变电感器,该磁铁芯具有三个铁芯柱(42,43,44),包括一个中央铁芯柱(43)和两个外铁芯柱。

2、按导磁体性质分类

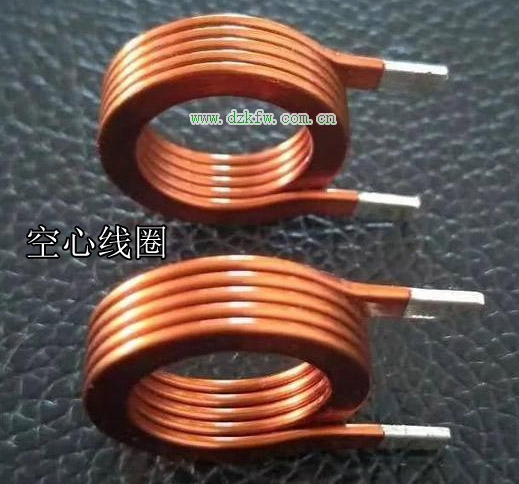

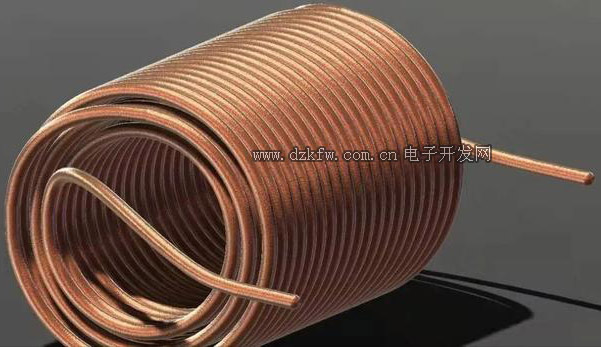

(1)空芯线圈

一般线圈中心会插入金属式磁性器件以增强其到电流时所产生的磁场。当线圈中心只有塑料骨架或无骨架时就是空芯线圈

(2)铁芯线圈

a、按铁芯形状分:分为环形、E形、工字鼓形

b、按铁芯材质分:分为陶瓷芯和两大软磁类,分别为铁氧体和粉末铁芯。

陶瓷芯:主要用来提供线圈烧制时所使用的支撑结构,是常见的电感材料之一。

铁氧体:一般高频电感所用的铁氧体铁芯是含有镍锌(NiZn)或锰锌(MnZn)之铁氧体化合物,属于矫顽磁力(coercivity)低的软磁类铁磁材料。锰锌及镍锌铁氧体具有较高的相对磁导率(relative permeability;μr),分别为约1500~15000及100~1000,其高导磁特性使得铁芯在一定体积下可有较高的电感量。缺点是其可耐受的饱和电流较低,且铁芯一旦饱和,磁导率会急遽下降。

粉末铁芯:属于软磁类铁磁材料,是由不同材料的铁粉合金或铁粉所制成,配方中有颗粒大小不同的非导磁材料,因此饱和曲线较为缓和。并且其多为环形。

(3)铜芯线圈

铜芯线圈在超短波范围应用较多,利用旋动铜芯在线圈中的位置来改变电感量,这种调整比较方便、耐用。

3、按工作性质分类

(1)天线线圈

在磁棒上绕两组彼此不连接的线圈,就构成了收音机输入电路用的天线线圈。两个彼此独立的线圈就构成了高频性质的变压器。

(2)振荡线圈

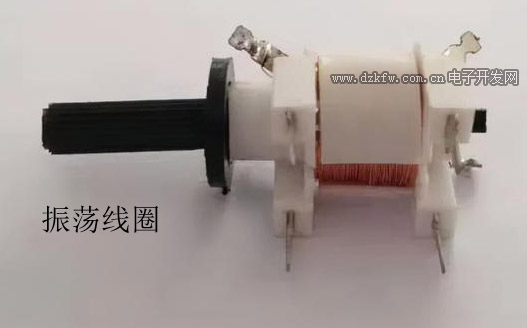

振荡线圈是超外差式收音机中不可缺少的元件,分为中波振荡线圈和短波振荡线圈。其整个结构装在金属屏蔽罩内,下面有引出脚,上面有调节孔,磁帽相磁心都是由铁氧体制成的。线圈绕在磁心上,再把磁帽罩在磁心上,磁帽上有螺纹,可在尼龙支架上旋上旋下,从而调节了线圈的电感量。

(3)阻流线圈

又叫阻流电感器,是指在电路中用以阻塞交流电流通路的电感线圈,它分为高频阻流线圈和低频阻流线圈。

高频阻流线圈主要用来组织高频交流电流的通过,多用采空心或铁氧体高频磁心,骨架用陶瓷材料或塑料制成,线圈采用蜂房式分段绕制或多层平绕分段绕制。

低频阻流线圈主要用来阻止低频电流的通过,一般采用“E”形硅钢片铁心(俗称矽钢片铁心)、坡莫合金铁心或铁氧磁心。为防止通过较大直流电流引起磁饱和,安装时在铁心中要留有适当空隙。

(4)显像管偏转线圈

分为行偏转线圈和场偏转线圈。行偏转线圈通有由行扫描电路提供的锯齿波电流,产生垂直方向上线性变化的磁场,使电子束作水平方向扫描。

场偏转线圈通有由场扫描电路提供的锯齿波电流,产生一个水平方向线性变化的磁场,使电子束作垂直方向扫描。

此外还有隔离电感、被偿电感、矫正线圈、滤波电感等其他类型的线圈。

4、按绕线结构分类

(1)单层线圈

用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。

(2)多层线圈

多层线圈除了匝和匝之间的分布电容外,层与层之间也有分布电容,因此多层线圈存在着分布电容大的缺点。同时层与层之间的电压相差较多,当线圈两端有高电压时,容易造成匝间绝缘击穿。

(3)蜂房式线圈

如果所绕制的线圈,其平面不与旋转面平行,而是相交成一定的角度,这种线圈称为蜂房式线圈。

优点:体积小、分布电容小、电感量大、Q值高

5、按工作频率分类

(1)高频电感:一般电感量较小,精度较高。感量一般在6.8nH-100nH之间,感值精度相对较高都在±5%,少部分高频电感感值能做到330nH,但是感值精度会降到±10%左右。

(2)中频电感

(3)低频电感:与高频电感相反。感量可生产范围较大,可以做到uH级,同时,低频电感的精度也相对较低,误差可能会达到±20%作用。

其中,空芯电感、磁芯电感、铜芯电感一般为中频或高频电感,铁芯电感一般为低频电感。
