开关稳压器详解(一)-种类,开关电源分类图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-12-27

开关稳压器是稳压器的一种,它使用输出级,重复切换“开”和“关”状态,与能量存贮元件(电容器和感应器)一起产生输出电压。它的稳压是根据输出电压的回馈来调整切换。在固定频率的稳压器中,通过调整开关电压的脉冲宽度 - 这就是所谓的 PWM 控制。在柙控振荡器或脉冲模式稳压器中,开关脉冲的宽度和频率保持?定,但是,输出开关的“开”或“关”由反馈控制。
根据开关和能量存贮部件的排列,产生的输出电压可以大于或小于输入电压,并且可以用一个稳压器产生多个输出电压。在大多数情况下,在同样的输入电压和输出电压要求下,Buck(降压)开关稳压器比线性稳压器转换电源的效率更高。

开关稳压器实现稳压,就是需要控制系统(负反馈),当电压上升的时候通过负反馈把它降低,当电压下降的时候就把它升上去,这样形成了一个控制的环路。 控制电路会周期的打开和关断开关实现稳压,当然高频的脉冲切换需要储能元件(电容和电感)来保持平稳的输出电压。

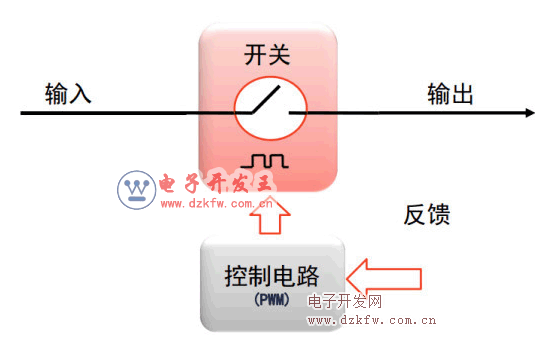

开关稳压器原理图
根据不同分类方式,可以分为以下几种:

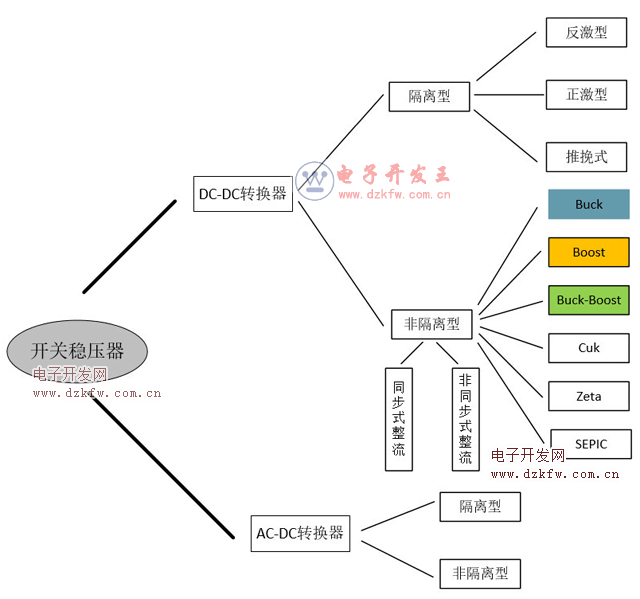

开关电源分类
本系列重点介绍非隔离型DC-DC稳压器,其中Buck、Boost、Buck-Boost这三种拓扑在硬件电源设计中占有很大一部分比例,会着重介绍这三种。

Tags:开关稳压器,电源芯片
