三组 3 输入端与门7415/74LS15中文资料

作者:佚名    文章来源:本站原创    点击数:    更新时间:2020-01-27

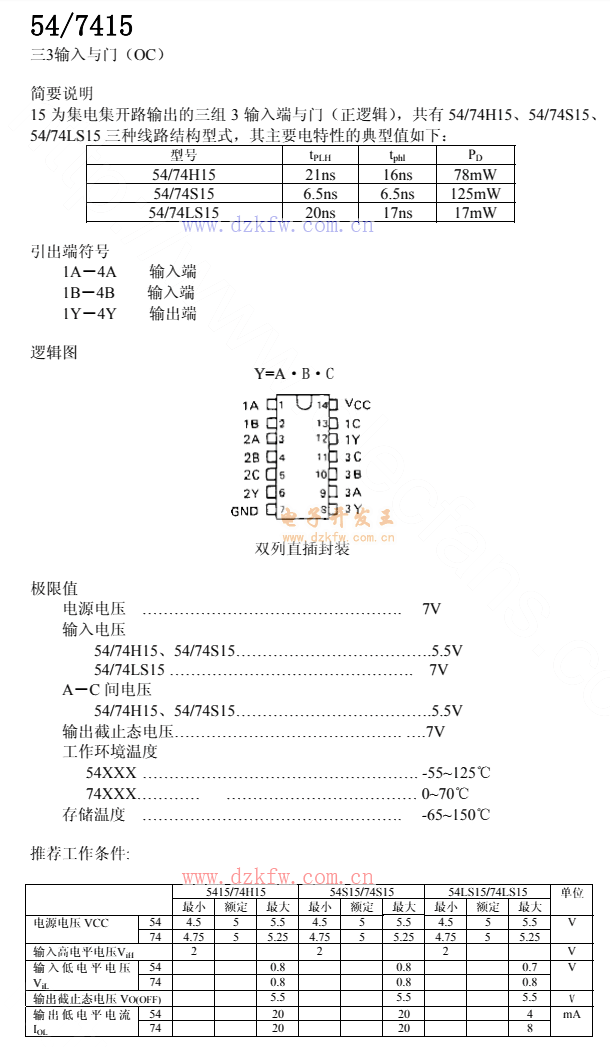

54/7415
三3输入与门(OC)
简要说明
15 为集电集开路输出的三组 3 输入端与门(正逻辑),共有 54/74H15、54/74S15、
54/74LS15 三种线路结构型式,其主要电特性的典型值如下:
型号 tPLH tphl PD
54/74H15 21ns 16ns 78mW
54/74S15 6.5ns 6.5ns 125mW
54/74LS15 20ns 17ns 17mW
引出端符号
1A-4A 输入端
1B-4B 输入端
1Y-4Y 输出端
逻辑图

7415/74LS15集电集开路输出的三组 3 输入端与门
