Ø 通流量选择

确定压敏电阻是用于防雷还是防止电子仪器及设备内部的操作过电压,以及防雷应用的测试条件。雷击测试常用1.2/50μS & 8/20μS组合波。

压敏电阻的失效模式

Ø 热击穿

由于劣化,内部均匀化差及吸收的脉冲能量过大等原因,会造成它的发热大于散热,引起热崩溃(或局部热崩溃),最终造成薄弱点穿孔而击穿。

Ø 开裂、炸裂

由于元件本身存在结构应力,在元件吸收大量能量时,因热应力作用而导致开裂.有时也有短路或开路情况发生。

解决方法：

Ø 尽量选择优质的产品（如已经过认证的产品）。譬如通过的认证UL1449 ：、VDE、CQC、CSA

Ø 从抑制瞬变干扰的角度出发，要尽量降低外施电压与压敏电压的比率（它反映压敏电的荷电率），选择压敏电压稍高的MOV。必要时可采取多级保护，以解决元件寿命和被保护设备对瞬变抑制的要求。

Ø 当压敏电阻应用在浪涌脉冲重复产生的场合时，通过压敏电阻的浪涌峰值电流和浪涌能量不应超过“脉冲电流寿命值”中的规定值。选择通流量稍大的压敏电阻。

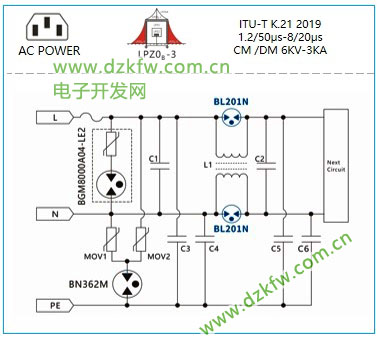

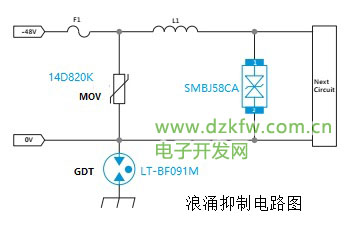

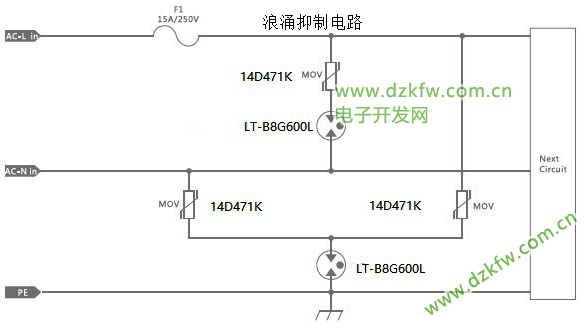

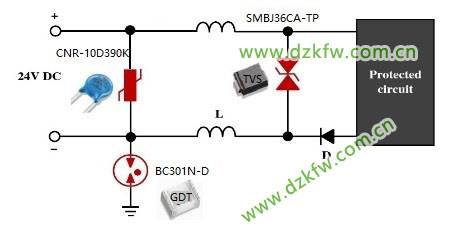

典型应用电路
