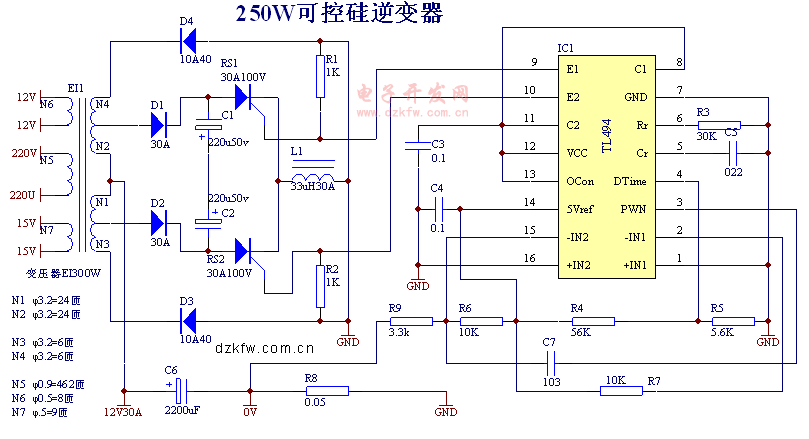

下图的电路是一个逆变器及原理讲解，该电路简单实用，成本低，效率高。
  当K1、K2在“2”、位置时，控制器启动可控硅S1、S2产生50Hz脉冲电流，经变压器B1变压输出50Hz、220V交流电。当K1、K2处于“1”位置时，电网向B1供电，经整流后向蓄电池充电。
基本分析：TL494首先触发RS1导通，电流由：变压器N2绕组、Ｄ１、RS1、整形电感Ｌ１到电池负极，形成第一个半周。同时由于电磁感应的作用使换向电容ｃ１、ｃ２的两端被充上下正上负并且二倍电池电压的电压。经过０.01″后TL494触发ＲＳ２导通，首先换向电容两端的２倍电池电压由于ＲＳ２的导通被反向的加在了RS1的两端，迫使ＲＳ１截至，与此同时电池电流也经变压器的N2绕组、Ｄ２、RS2、l2到电池负极，形成逆变电压的另一个半周。 C1、C2、L1 在换向上起重要作用、其他的可以适当修改。
