简单易制带过流保护的三端稳压IC扩流电路_LM317扩流电路 MJ2955

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023-01-25

用三端可调稳压集成电路LM317制作的线性可调稳压电源电路简单,成本低廉,但其最大输出电流仅有1.5A,有时无法满足实际要求。本文介绍一种简单实用的LM317扩流电路,通过外接大功率PNP型三极管,可以使LM317的输出电流达到5A以上,并且带有过流保护功能。

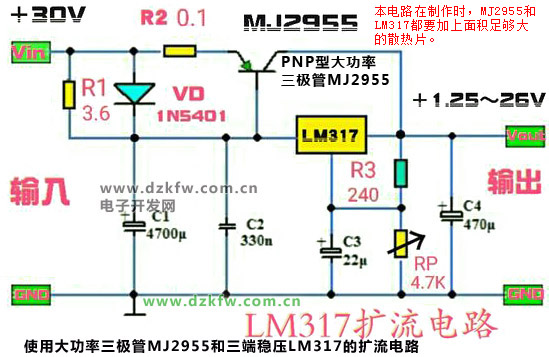

使用大功率三极管MJ2955和三端稳压LM317的扩流电路

带过流保护的LM317扩流电路。

LM317是美国国家半导体公司生产的一款线性三端可调稳压集成电路,其最高输入电压为40V,输出电压可在1.25~37V之间调整,最大输出电流为1.5A。

本电路中,PNP型三极管MJ2955和二极管VD等组成扩流电路。电阻R1为泄流电阻,其作用是使LM317内部电路的工作电流不流过MJ2955三极管的基极。VD并联在R1两端,使得MJ2955的发射结电压不会超过VD的正向压降。这样当输出电流超过限流值时,电阻R2上的压降增大,使MJ2955的发射结电压趋于减小,甚至不导通。而输入电流通过VD流入LM317的输入端时,由于电流超过LM317的最大输出电流,此时LM317的内部过流保护、过热保护电路将起作用,使LM317的输出电流自动减小,从而达到过流保护作用。

电路中R2的具体阻值可根据实际的输出电流而定。该稳压电路的输出电压可通过电位器RP来调整。在输入电压为30V时,本电路的输出电压可在1.25~26V之间调整。

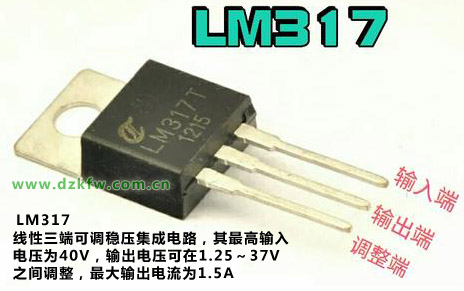

LM317线性三端可调稳压集成电路

TO-220封装的LM317。

LM317的引脚排列如上图所示,在使用时引脚不要接错。

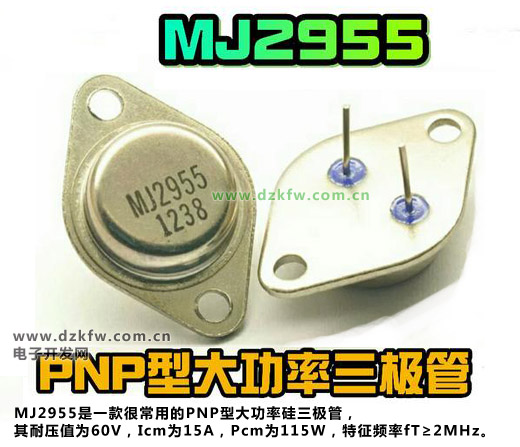

PNP型大功率三极管​​MJ2955

PNP型大功率三极管​​MJ2955。

MJ2955是一款很常用的PNP型大功率硅三极管,其耐压值为60V,Icm为15A,Pcm为115W,特征频率fT≥2MHz。

本电路在制作时,MJ2955和LM317都要加上面积足够大的散热片。

Tags:LM317,扩流电路,电源电路
