MC34063反激电源,MC34063 FLYBACK CONVERTER

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-29

MC34063反激电源,MC34063 FLYBACK CONVERTER

关键字:MC34063反激电源,

MC34063是单片双极型线性集成电路,片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关管,能输出1.5A的开关电源。它仅使用几个外接元件就能构成开关式升压变换器、降压式变换器和电源反向器。虽然变换效率比较低,但是由于是一老资格的IC,价格很低,所以,在一些低成本电路中还有着大量的应用。

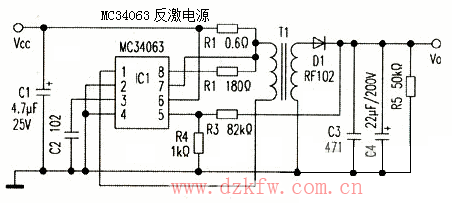

MC34063反激电源

最近,笔者因工作需要一种直流升压电路,其输入电源是10V~14.4V的蓄电池,输出电压是100V的直流,负载电流10mA。开始,我们按照MC34063给出的升压变换器应用电路设计,但经过多次试验,输出电压始终达不到要求,而且MC34063的应用还有着一条限制,即输入、输出电压绝对值之和不能超过40V,否则IC不能安全稳定地工作。对于这一限制,说得清楚一点,就是要限制电路中电感的反电势电压值,否则,IC内部的开关管就有被击穿的可能。

要完成既定的任务,还可以选用其他的器件和电路形式,但是,电路要相对复杂一些。经过分析和权衡,我们决定仍然把MC34063 IC作为核心,只是把电路中的电感换成一个升压变压器,靠升压变压器把电压升高,然后在变压器的次级接整流电路,把交流脉冲变为直流电压输出供给负载,同时经电阻R4、R3分压后反馈给IC1的第⑤脚(比较器反向输入端,用于稳定输出电压)。

这样做法有三大好处,一是升压电路简洁工作稳定,生产制造的工艺性好,适宜于批量生产;二是避开了输出电压绝对值之和不能超过40V的限制,可以确保器件的安全使用;三是电路成本低,电路中除了一个低成本IC和一个线绕小高频变压器以外,再没有其他有源元件和可调元件(电路原理见附图)。我们在设计时,把电路的工作频率选在100kHz左右,这样升压变压器的尺寸就可以做得小一些,为了提高输出电压的负载调整率,可以在输出端先接一个固定负载。

该款100V的升压电路,经过实际测试,其电路的电压调整率和负载调整率都优于0.2%。



   侯志俊  荣晓军
