1、单端正激式

单端：通过一只开关器件单向驱动脉冲变压器。

正激：脉冲变压器的原/副边相位关系，确保在开关管导通，驱动脉冲变压器原边时，变压器副边同时对负载供电。



该电路的最大问题是：开关管T交替工作于通/断两种状态，当开关管关断时，脉冲变压器处于“空载”状态，其中储存的磁能将被积累到下一个周期，直至电感器饱和，使开关器件烧毁。好的元器件就到唯样商城。图中的D3与N3构成的磁通复位电路，提供了泄放多余磁能的渠道。

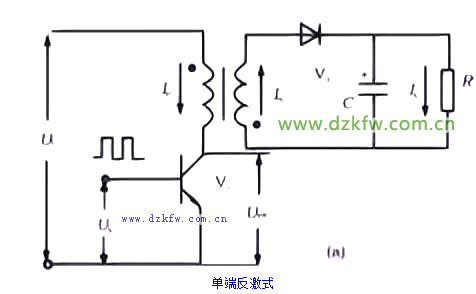

2、单端反激式

反激式电路与正激式电路相反，脉冲变压器的原/副边相位关系，确保当开关管导通，驱动脉冲变压器原边时，变压器副边不对负载供电，即原/副边交错通断。

脉冲变压器磁能被积累的问题容易解决，但是，由于变压器存在漏感，将在原边形成电压尖峰，可能击穿开关器件，需要设置电压钳位电路予以保护D3、N3构成的回路。

从电路原理图上看，反激式与正激式很相象，表面上只是变压器同名端的区别，但电路的工作方式不同，D3、N3的作用也不同。

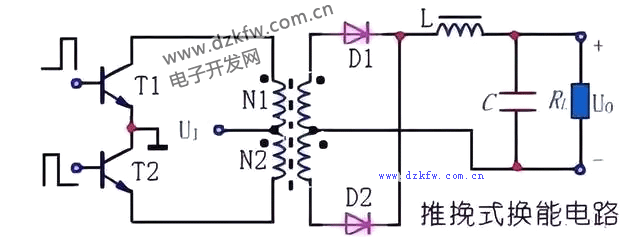

3、推挽（变压器中心抽头）式

这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断，工作过程类似于线性放大电路中的乙类推挽功率放大器。



主要优点：高频变压器磁芯利用率高（与单端电路相比）、电源电压利用率高（与后面要叙述的半桥电路相比）、输出功率大、两管基极均为低电平，驱动电路简单。

主要缺点：变压器绕组利用率低、对开关管的耐压要求比较高（至少是电源电压的两倍）。

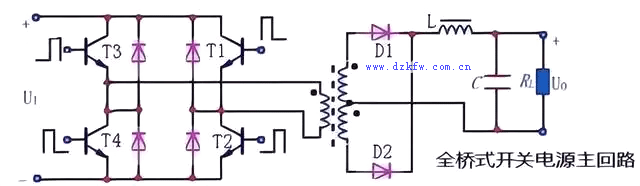

4、全桥式

这种电路结构的特点是：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。



图中T1、T4为一对，由同一组信号驱动，同时导通/关端；T2、T3为另一对，由另一组信号驱动，同时导通/关端。两对开关管轮流通/断，在变压器原边线圈中形成正/负交变的脉冲电流。

主要优点：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。

主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。这种电路结构通常使用在1KW以上超大功率开关电源电路中。

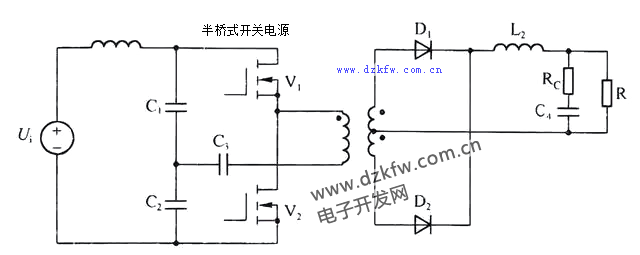

5、半桥式

电路的结构类似于全桥式，只是把其中的两只开关管（T3、T4）换成了两只等值大电容C1、C2。



主要优点：具有一定的抗不平衡能力，对电路对称性要求不很严格；适应的功率范围较大，从几十瓦到千瓦都可以；开关管耐压要求较低；电路成本比全桥电路低等。

这种电路常常被用于各种非稳压输出的DC变换器，如电子荧光灯驱动电路中。
