STM32(三十一)DHT11温湿度传感器获取温湿度数据

作者:佚名    文章来源:本站原创    点击数:1559    更新时间:2023/7/29

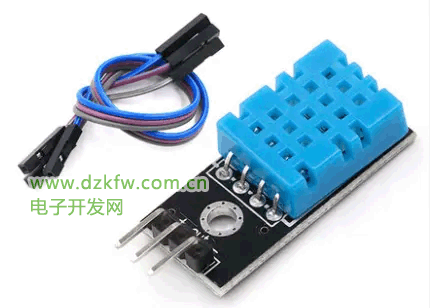

一、传感器实物图

DHT11温湿度传感器

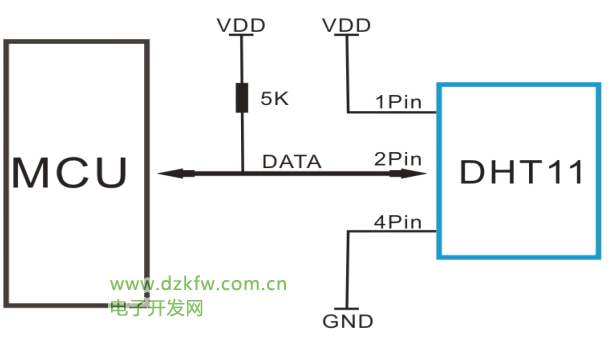

二、DHT11传感器应用电路图:

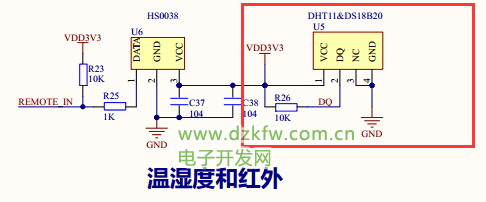

DHT11传感器应用电路图

DHT11传感器应用电路图



 通过原理图可知dht11通过DQ脚和STM32F407ZE06的PG9连接。通过DQ进行数据传输,串行接口 (单线双向),半双工的工作模式。

串行接口 (单线双向)

DATA 用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms左右,数据分小数部分和整数部分,具体格式在下面说明,当前小数部分用于以后扩展,现读出为零.操作流程如下:

  • 一次完整的数据传输为40bit,高位先出。
  • 数据格式:8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据+8bit校验和
  • 数据传送正确时校验和数据等于“ 8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据” 所得结果的末8位。

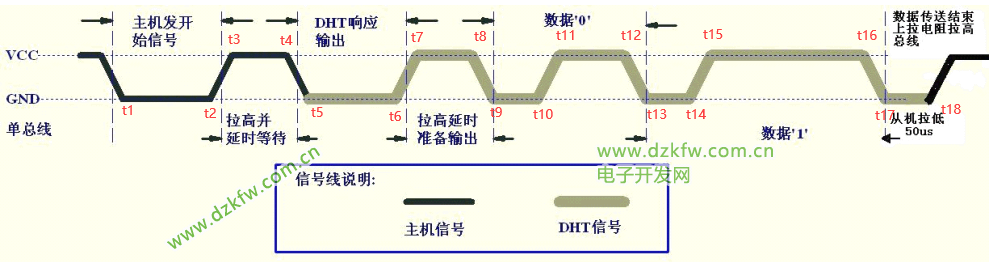

三、数据传输过程

  用户MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号,送出40bit的数据,并触发一次信号采集,用户可选择读取部分数据.从模式下,DHT11接收到开始信号触发一次温湿度采集,如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。



t1~t2 至少18ms
t3~t4 20~40us
t5~t6    80us
t7~t8    80us
t9~t10    50us
t11~t12 26us~28us(表示数据0)
t13~t14    50us
t15~t16 70us(表示数据1)

(1)起始阶段:主机(DQ脚PG9)主动发送至少18ms(t1-t2)的低电平(开始信号)此时PG9是输出模式(MCU给DHT11发),保证DHT11能检测到起始信号,DHT11检测到起始信号后,从低功耗模式转换为高速模式,在拉高延时等待20~40us(t3-t4),此时开始信号结束。

(2)响应阶段:DHT11检测到起始信号后,发送80us(t5-t6)的低电平响应(此时PG9是输入模式,由DHT11向MCU发),在拉高延时80us(t7-t8)准备输出,此时响应结束,准备传输数据。

(3)数据传输阶段:数据传输阶段,每一bit数据都以50us低电平(t9-t10)时隙开 ,数据0和数据1的区别在与高电平的时间长短。

  数据0:26us~28us的高电平。(即只要判断高电平的时间超过30us就是传输数据1,否则就是0).

  数据1:70us的的高电平。



 四、实验:通过串口打印出温湿度数据。



  代码分析:有两种方式,一种是使用精准延时,还有一种就是while循环。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
//dht11.c文件
#include "dht11.h"
GPIO_InitTypeDef GPIO_InitStruct;
u8 buff;
void Dht11_Init(void)
{
//1.初始化时钟
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG, ENABLE);
//2.初始化硬件
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;//PG9
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;//输出模式
GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;//推挽输出
GPIO_InitStruct.GPIO_Speed = GPIO_Fast_Speed;//速度 快速 25MHz
GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOG,&GPIO_InitStruct);
}
/***************传入参数确定是输出还是输入**********************/
void pin_mode(GPIOMode_TypeDef mode)
{
GPIO_InitStruct.GPIO_Mode = mode;//模式切换
GPIO_Init(GPIOG,&GPIO_InitStruct);//加进结构体
}
/******************初步配置(开始信号)**************************/
uint8_t start_dht11(void)
{
//1.设置为输出模式,并且空闲状态为高电平
pin_mode(GPIO_Mode_OUT);
PGout(9)=1;
delay_us(2);
//2.主机拉低 至少18ms
PGout(9)=0;
delay_ms(20);
//3.主机拉高 20-40us
PGout(9)=1;
delay_us(30);
//4.设置为输入模式,进入两个电平跳变
pin_mode(GPIO_Mode_IN);
if(!PGin(9))//if(PGin(9)==0)
{
//检测低到高跳变
while(!PGin(9));
//检测高到底跳变
while(PGin(9));
return 1;
}
return 0;
}
/*********************获取8bit数据*******************/
void get_8bit_data(void)
{
u8 i=0;
for(i=0;i<8;i++)
{
buff = buff <<1;
while(!PGin(9));//过滤低电平时间,确定高电平到来
delay_us(30);
if(PGin(9))//如果还是高电平,数据就是1
{
buff |= 0x01;
}
else//低电平的话,数据就是0
{
buff &= 0xfe;
}
while(PGin(9));//过滤剩余的高电平时间
}
}
/****************获取温湿度数据*******************/
uint8_t get_dht11_data(char DataBuf[])
{
if(start_dht11())
{
get_8bit_data();//获取的是湿度整数
DataBuf[0] = buff;
get_8bit_data();//获取的是湿度小数
DataBuf[1] = buff;
get_8bit_data();//获取的是温度整数
DataBuf[2] = buff;
get_8bit_data();//获取的是温度小数
DataBuf[3] = buff;
get_8bit_data();//获取的是校验和
DataBuf[4] = buff;
}
if(DataBuf[4] == DataBuf[0]+DataBuf[1]+DataBuf[2]+DataBuf[3])
{
return 1;
}
else
return -1;
}



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
//mian.c文件
#include "stm32f4xx.h"
#include "led.h"
#include "key.h"
#include "exti.h"
#include "sys.h"
#include "tim.h"
#include "pwm.h"
#include "uart.h"
#include "stdio.h"
#include "dht11.h"
uint16_t uart1_recv_data;
//重定向fputc 换个方向,此路不通,屏幕输出不了就往串口发
//fputc fputs / fgetc fgets
int fputc(int ch,FILE *f)
{
USART_SendData(USART1,ch);
while(USART_GetFlagStatus(USART1,USART_FLAG_TXE) == RESET);
return ch;
}
//串口接收中断
void USART1_IRQHandler(void)
{
//判断确实进中断标志
//if(USART_GetITStatus(USART1, USART_IT_RXNE) !=RESET)//==SET
if(((USART1->SR) & (0x1<<5)) !=0)//发生中断 该为由硬件自定置1
{
//清楚中断标志位 往里面写1 记住一定要清空
//USART_ClearITPendingBit(USART1,USART_IT_RXNE);//用寄存器方式自己去改
USART1->SR &= ~(0x1<<5);
uart1_recv_data = USART_ReceiveData(USART1);
}
}
int main(void)
{
u8 ret;
char DataBuf[5] = {0};
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//NVIC 分组
SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);//滴答定时器8分频
LED_Init();
Key_Init();
//Exti_Init();
//Tim_Init();
//Pwm_Tim14();
Uart_Init(115200);
Dht11_Init();
printf("hello uart1\r\n");
while(1)
{
ret = get_dht11_data(DataBuf);
if(ret == 1)
{
printf("温度:%d ℃ 湿度:%d\r\n",DataBuf[2],DataBuf[0]);
}
else
{
printf("get dht11 failed!");
}
delay_s(2);
}
return 0;
}
