单片机数字时钟 89C2051数字钟套件

作者:佚名    文章来源:本站原创    点击数:6674    更新时间:2013-3-6

一、说明

单片机机时钟套件 数字钟套件
89C2051数字钟套件,控制芯片采用AT89C2051,数码管采用3只两位红色的共阳型LED数码管,显示清晰亮度高,因为是扫描的显示方式,所以各个数码管的abcdefg各脚采用了总线并联,改动R1-R7的电阻值可以改变显示亮度。S1按纽用于校准时间,按住2秒以上进入校准时间状态及换档和退出,快速点触用于调节时间数值。本电路又增加了一个3V的备用电池,停电时AT89C2051采用备用电池供电,时钟不会停止,但数码管不显示,来电后备用电池失去作用,AT89C2051采用外部电源供电,数码管正常显示。
注意:数码管如显示不正常,请断开电源,拿掉备用电池,再重新装上后,通电即恢复正常。

二、参数
供电电压:DC6-16V
推荐电压:DC9 V
备用电池:CR2032 (3V)
工作电流:35mA(外接电源供电)
待机电流:1.2 mA(备用电池供电)

三、元件清单:

位号

名称

规格

数量

R1R2R3R4R5R6R7R16

电阻

470

8

R8R15

电阻

10k

2

R9R10R11R12R13R14

电阻

4.7k

6

C1

电解电容

220uF

1

C2C3C5

电解电容

10uF

3

C4

瓷片电容

104

1

C7C8

瓷片电容

30

2

D1D2D3

二极管

1N4148

3

LED1LED2LED3LED4

发光二极管

3MM红色

4

Q1Q2Q3Q4Q5Q6

三极管

9012

6

IC1

集成电路

7805

1

IC2

集成电路

AT89C2051

1



集成电路插座

20脚双列

1

DS1DS2DS3

共阳型LED数码管

两位 红色

3

J1J2

导线(自备)





X1

接线座

2

1

Y1

晶振

12M

1

S1

轻触按键

6X6X10

1

BT1

电池座(不含电池)

CR2032

1



PCB

70X90

1

四、源程序:
向站长索取
五、电路图:

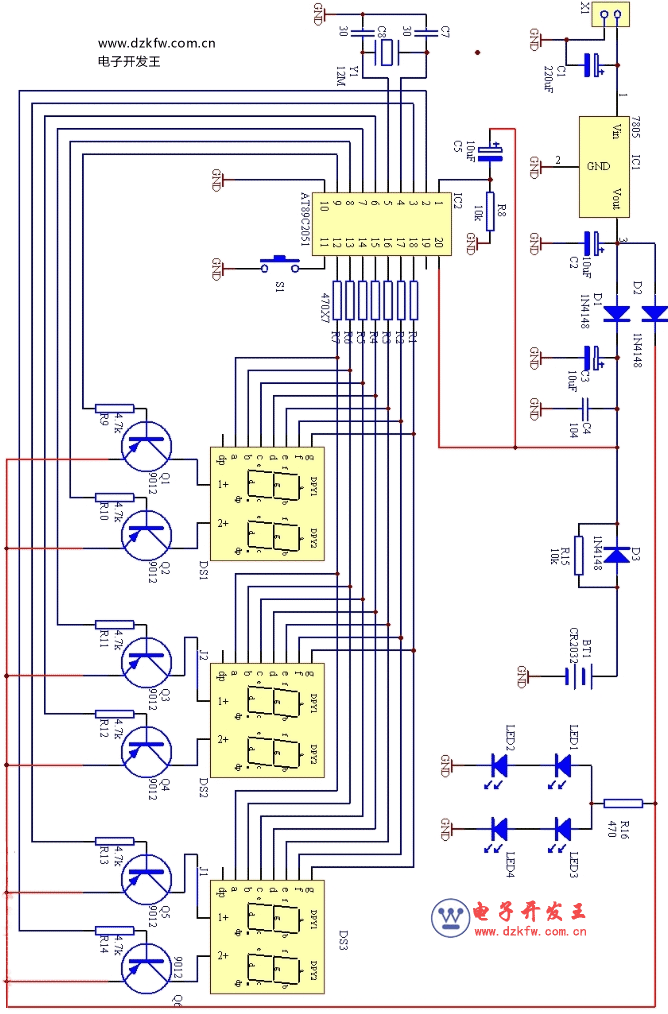

单片机数字时钟电路图

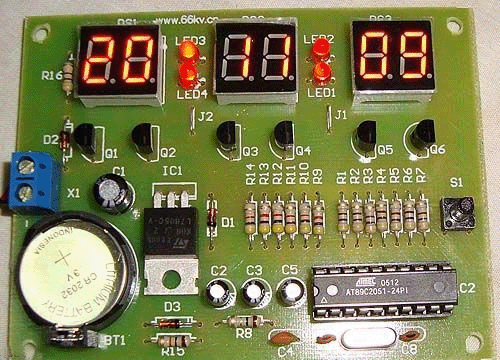

单片机数字时钟实物图
