认识单片机引脚【详解】

作者:佚名    文章来源:本站原创    点击数:    更新时间:2012-4-8

  本文以ATMEL公司生产的51系列家族的AT89S51和AT89C2051两种单片机来讲解,两种单片机是目前最常用的单片机,其中AT89S51为标准51单片机,当然其功能比早期的51单片机更强大,支持ISP在系统编程技术,内置硬件看门狗。。。       AT89C2051是精简版的51单片机,精简掉了P0口和P2口,只有20引脚,但其内部集成了一个很实用的模拟比较器,特别适合开发精简的51应用系统,毕竟很多时候我们开发简单的产品时用不了全部32个I/O口,用AT89C2051更合适,芯片体积更小,而且AT89C2051的工作电压最低为2.7V,因此可以用来开发两节5号电池供电的便携式产品。

一、AT89S51单片机引脚介绍
  AT89S51有PDIP、PLCC、TQFP三种封装方式,其中最常见的就是采用40Pin封装的双列直接PDIP封装,外形结构下图。

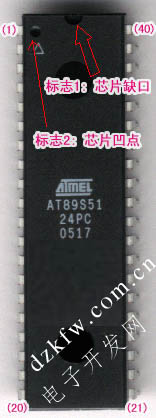

  芯片共有40个引脚,引脚的排列顺序为从靠芯片的缺口(见右图)左边那列引脚逆时针数起,依次为1、2、3、4。。。40,其中芯片的1脚顶上有个凹点(见右图)。在单片机的40个引脚中,电源引脚2根,外接晶体振荡器引脚2根,控制引脚4根以及4组8位可编程I/O引脚32根。

1、主电源引脚(2根)
VCC(Pin40):电源输入,接+5V电源
GND(Pin20):接地线

2、外接晶振引脚(2根)
XTAL1(Pin19):片内振荡电路的输入端
XTAL2(Pin20):片内振荡电路的输出端

3、控制引脚(4根)
RST/VPP(Pin9):复位引脚,引脚上出现2个机器周期的高电平将使单片机复位。
ALE/PROG(Pin30):地址锁存允许信号
PSEN(Pin29):外部存储器读选通信号
EA/VPP(Pin31):程序存储器的内外部选通,接低电平从外部程序存储器读指令,如果接高电平则从内部程序存储器读指令。

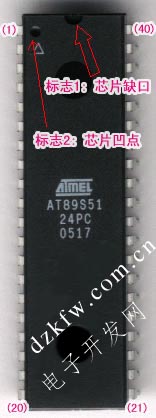

芯片实物图片

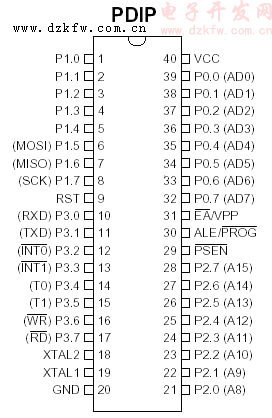

芯片引脚功能

4、可编程输入/输出引脚(32根)
  AT89S51单片机有4组8位的可编程I/O口,分别位P0、P1、P2、P3口,每个口有8位(8根引脚),共32根。每一根引脚都可以编程,比如用来控制电机、交通灯、霓虹灯等,开发产品时就是利用这些可编程引脚来实现我们想要的功能,尽情发挥你的想象力吧,实现你想要的:) 强大无比。。。

  PO口(Pin39~Pin32):8位双向I/O口线,名称为P0.0~P0.7
  P1口(Pin1~Pin8):8位准双向I/O口线,名称为P1.0~P1.7
  P2口(Pin21~Pin28):8位准双向I/O口线,名称为P2.0~P2.7
  P3口(Pin10~Pin17):8位准双向I/O口线,名称为P3.0~P3.7

  上面就是AT89S51单片机引脚的简单介绍,其它51系列家族的单片机8031、8051、89C51等引脚和89S51兼容,只是个别引脚功能定义不同。


二、AT89C2051单片机引脚介绍

  AT89C2051为20引脚小型封装,2K内部程序存储器,15个可编程I/O口线,没有P0口和P2口的16根I/O线,内部集成了一个模拟比较器。AT89C2051单片机的引脚排列如下图所示。

芯片实物图片
芯片引脚功能

  芯片共有20个引脚,引脚的排列顺序为从靠芯片的缺口(见上图)左边那列引脚逆时针数起,依次为1、2、3。。。20,在单片机的20个引脚中,电源引脚2根,外接晶体振荡器引脚2根,复位引脚1根以及P1、P3口可编程I/O引脚15根。

1、主电源引脚(2根)
VCC(Pin20):电源输入,接+5V电源
GND(Pin10):接地线

2、外接晶振引脚(2根)
XTAL1(Pin5):片内振荡电路的输入端
XTAL2(Pin4):片内振荡电路的输出端

3、控制引脚(1根)
RST/VPP(Pin1):复位引脚,引脚上出现2个机器周期的高电平将使单片机复位。

4、可编程输入/输出引脚(15根)
P1口: 8位准双向I/O口线,P1.0~P1.7 ,共8根
P3口: 8位准双向I/O口线,P3.0~P3.5、P3.7,共7根

  不知大家有没有发现: 标准51单片机有32根可编程I/O口线,89C2051精简掉P0、P2口16根I/O线后,应该还有16根I/O口线,现在只有15根,另一根跑那里去了呢?!前面讲到AT89C2051内部集成了一个模拟比较器,正是因为集成了模拟比较器把另一根引线占用了,比较器的输出端占用了一个I/O口,它就是P3.6口,引脚P3.6没有接出来的,所以少一根I/O口线。在编程时,P3.6就只能用来读比较器的状态了,不能象其它I/O口一样用来驱动外部指示灯等设备了,不过模拟比较器很实用的,在开发中就可以省去外加比较器的麻烦,右图为比较器的原理。

三、主要性能参数介绍

  AT89S51
·与MCS-51产品指令系统完全兼容
·4k字节在系统编程(ISP)Flash闪速存储器
·1000次擦写周期
·4.0-5.5V的工作电压范围
·全静态工作模式:0Hz-33MHz
·三级程序加密锁
·128×8字节内部RAM
·32个可编程I/O口线
·2个16位定时/计数器
·6个中断源
·全双工串行UART通道
·低功耗空闲和掉电模式
·中断可从空闲模唤醒系统
·看门狗(WDT)及双数据指针
·掉电标识和快速编程特性
·灵活的在系统编程(ISP字节或页写模式)
  AT89C2051
·与MCS-51产品指令系统完全兼容
·2k字节可重擦写闪速存储器
·1000次擦写周期
·2.7V-6V的工作电压范围
·全静态操作:0Hz-24MHz
·两级加密程序存储器
·128×8字节内部RAM
·15个可编程I/O口线
·2个l6位定时/计数器
·6个中断源
·可编程串行UART通道
·可直接驱动LED的输出端口
·内置一个模拟比较器
·低功耗空闲和掉电模式
