婴幼儿尿床报警器,湿度报警器电路原理

作者:佚名    文章来源:本站原创    点击数:967    更新时间:2024/3/3

  本例介绍的婴幼儿尿床报警器,采用分立元件制作而成,它能在婴幼儿的尿布尿湿后发出声音报警,提醒婴幼儿的看护者及时更换尿布。
  电路工作原理

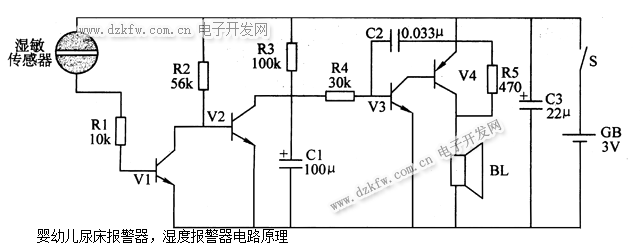

  该婴幼儿尿床报警器电路由检测放大电路、延时电路、低频振荡器和电源电路组成,如图6-186所示。

婴幼儿尿床报警器,湿度报警器电路原理
  检测放大电路由湿敏传感器、电阻器Rl、R2和晶体管Vl、V2组成。
  延时电路由电阻器R3和电容器Cl组成。
  低频振荡器由电阻器R4、R5、电容器C2、晶体管V3、V4和扬声器BL组成。
  电源电路由电池GB、电源开关S和滤波电容器C3组成。
  接通电源开关S后,电路处于待机状态,湿敏传感器处于高阻状态,Vl截止,V2导通,低频振荡器不振荡,BL不发声。当婴幼儿尿床时,湿敏传感器两电极之司间的阻值变小,使Vl导通,V2截止,Cl经R3充电。当C3充满电(约15s)、V3的基极电压达到0.7V时,低频振荡器振荡工作,BL发出"嘟嘟"报警声。
  调整R3、R4的阻值或改变C2的电容量,可改变低频振荡器的振荡频率,从而改变BL音调的高低。
  元器件选择
  Rl-R5选用1/4W或1/8W碳膜电阻器。
  Cl和C3均选用耐压值为16V的铝电解电容器;C2选用独石电容器或涤纶电容器。
  Vl-V3选用S9013或3DG6、3DG2O1型硅NPN晶体管,V4选用3AX3lB型锗PNP晶体管。
  BL选用0.25W、8Ω的小型电动式扬声器。
  S选用微型单极拨动开关。
  湿敏传感器采用敷铜板的边角料制作。
