红外线烟雾粉尘报警器 KD9561四声报警器音乐IC芯片

作者:佚名    文章来源:本站原创    点击数:622    更新时间:2024/3/3

红外线烟雾、粉尘报警器(陈有卿.报警集成电路和报警器制作实例.人民邮电出版社1996.2 P157~158)

烟雾是火灾的前兆,工厂粉尘浓度超标能引起爆炸。根据科学界研究表明能引起爆炸的粉尘达470余种。这里介绍一种红外线高灵敏度烟雾、粉尘报警器,它能对火灾和工厂粉尘进行监视报警,具有较高的实用价值。

电路原理:

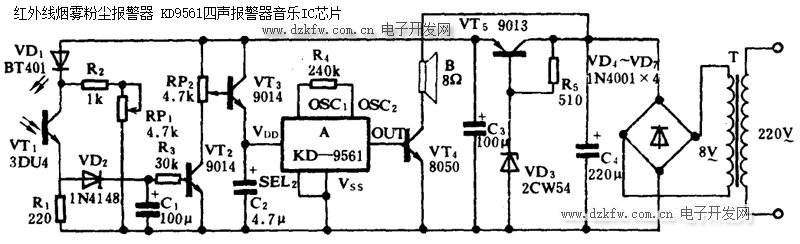

红外线烟雾、粉尘报警器的电路见图1红外线发光管VD1和光敏三极管VT1组成了

红外线烟雾、粉尘报警器

图1 红外线烟雾、粉尘报警器



图2 CK/CL9561/KD9561四声报警器音乐IC芯片

串联反馈式感光电路,三极管VT2、VT3等组成了电子开关电路,A和VT4、B等组成了模拟声发生器。电源部分采用市电供电,220V交流电经T降压、VD4~VD7桥式整流、C4滤波和VT5、VD3稳压后,输出约5V直流电压,作为报警控制电路电源。为减少VT5功耗和增大发音量,B回路直接从稳压前取得电源。

当被监视的环境里空气洁净,无烟雾、无粉尘时,VD1以预先调好的起始电流发光,VT1因受其光照内阻降低,使得串联电路的电流增大,此电流流过VD1使它发光强度增大,再照射到VT1,使VT1内阻变得更小,如此循环形成了强烈的正反馈过程,串联回路的电流迅速上升到最大值。此时,负载电阻R1上产生的电压降经隔离二极管VD2使VT2饱和导通,VT3截止,A无电不工作,B不发声。

当被监视的环境里烟雾急骤增加或粉尘物质超标时,空气的透光性变差使得VD1光通量减小,VT1内阻变大,串联回路的电流随之减小,如此循环形成了负反馈过程,最终导致VD1的电流稳定在起始电流值。此时,R1上的压降<1.2V,VT3截止,VT3随之饱和导通,A得电工作,B便发出响亮的报警声来。C1为抗干扰电容,可避免短暂的烟雾或粉尘引起的报警。

元器件选择与制作:

A用KD-9561型四声模拟声报警集成电路,由于将第二选声端SEL2接低电平VSS,故它输出的是火灾发生时最能引起人们注意的消防车电笛声。VD1用BT401型红外发光二极管,与其光谱相适合的光敏管VT1可选用3DU4型达林顿光敏二极管。VT2、VT3用9014型硅NPN三极管,β>80;VT4用PCM=1W的8050型NPN三极管,β>100;VT5用9013型硅NPN三极管,β>150。VD2用1N4148型硅开关二极管,VD3用2CW54型硅稳压二极管,VD4~VD7均用1N4001型硅整流二极管。RP1、RP2均用WH7型微调电阻器。R1~R5均用RTX-1/4W型碳膜电阻器。C1、C2、C3均用CD11-16V型电解电容器。B用YD100-1型8Ω、0.5W电动式扬声器。T用220V/8V、3W优质成品电源变压器。

制作时,VD1和VT1对距约40mm安固在一个能使烟雾和粉尘自由流动的避光透气盒中,其余元器件焊装在体积合适的绝缘小盒内。调节RP1使流过VD1的初始电流正好让串联电路产生正反馈过作用,调节RP2使报警器在规定浓度的烟雾或粉尘(可人工施放)下灵敏报警即可。
