一款红外对射报警器的实验模型,The infrared emission receiving experiment

关键字：TQ9561,CD4011,红外发射接收实验电路

作者：张建平

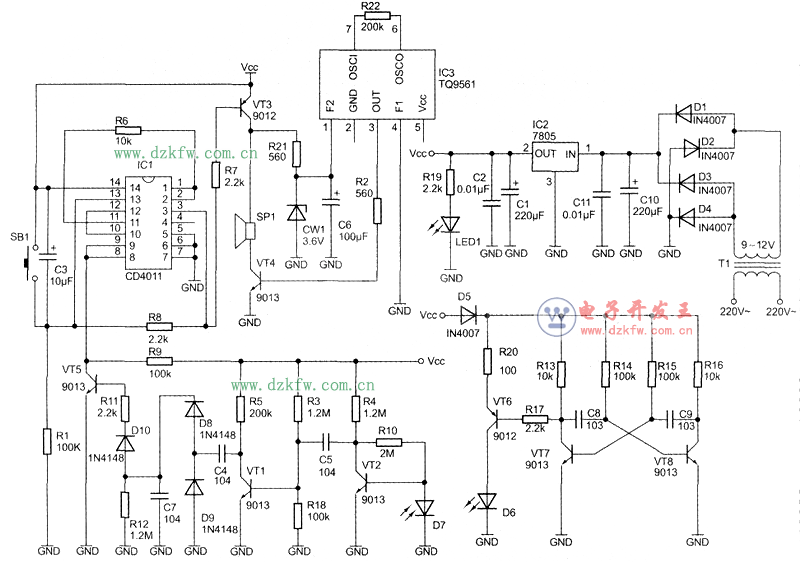

　　这款红外线对射防盗报警器实验模型电路原理图见下图。

　　电路主要由电源电路、红外线发射电路、红外线接收电路、逻辑处理电路和报警电路组成。

　　VT7、VT8及相关元件组成多谐振荡器，其振荡频率由R14、R15、C8、C9的值决定。振荡信　　号从VT7的集电极通过R17输入VT6的基极，经VT6放大后驱动红外线发射管向外界发射信号。当发射管与接收管之间没有物体时，发射的红外信号被D7接收，经VT1、VT2两级放大后，从VT1集电极经C4耦合送入倍压整流电路，形成一个直流控制电压，使得VT5饱和导通，IC1的8、9脚输入低电平，经“非”逻辑处理后，10脚输出离电平，IC1的3脚输出高电平。这个高电平一路经R8将IC1的1 3脚电平拉高，从而保持3脚的高电平输出，另一路使VT3保持截止，报警电路不工作。

　　当发射管与接收管之间有物体时，发射的红外线信号就被挡住，D7收到不信号，此时倍压整流电路输出的信号电压很低，VT5截止，整个电路状态发生变化，IC1的12脚变为低电平，此时3脚输出低电平。这个低电平信号经R8使IC1的13脚变为低电平。这时就算12脚电平变为高电平，但与非门的关系中只要有一个输入端为低电平，输出便为高电平，因此输出状态被锁定，将维持3脚输出低电平；同时使VT3饱和导通，报警电路得电工作，喇叭中便发出报警声。这里报警信号发生电路采用了专用音乐集成电路，上电后便产生报警音频信号，经VT4功率放大后驱动扬声器发音。若要解除报警，必须同时具备两个条件：一是正常接收到红外信号，二是IC1的13脚必须强制输入一个高电平信号。电路中的复位按键就是启到给13脚强行输入高电平信号而设的。

　　一、电路制作
　　
　　制作者只要按电路原理图中的标识正确安装，就可以完成整个制作。其中一些元件在安装是需要注意以下几点：

　　1、元件安装时严格按线路板上标识安装，对于极性元件，注意不要装反。

　　2、报警声音乐集成电路IC3安装时，其振荡电阻R22直接装于IC3上；然后用剪下的电阻引脚从lC3上焊出引脚后再与线路板相接。

　　3、红外发射管与接收管安装时，引脚要留有足够的长度，焊好后折弯，使二只管子与线路板水平放置。

　　4、本制作的电源可采用功率不小于2W，电压为9～12V的变压器。在一些有直流稳压电源的场所，可直接用9～12V的直流电源进行供电。

　　二、功能调试
　　
　　1、所有元件安装好后接上电源，电源指示灯点亮，用万用表测量C1两端电压，正常应在5V左右。若不正常，应仔细查看IC2是否装反，四个整流二极管是否装反。

　　2、报警电路调试：用一导线将IC1的8、9脚与地短接，接通电源，此时报警电路应不工作。如将VT3的C、E极短接，此时可听到喇叭中发出的报警声，若没有声音，应仔细检查音乐电路是否装错，喇叭是否接线正确等。

　　3、发射器的调试：所有元件安装好后，用直流5V供电进行调试，用万用表测量VT7或VT8的基极对地电压，若出现负压，表示电路已启振，发射电路工作正常。

　　4、红外接收电路调试：8、9脚对地的短接线先不要取掉，接上发射器电源，将红外线对管对齐，距离可以近些，接通电源测量C7两端电压，正常在红外线没有被挡住时，电压大于0.6V；当将红外线挡住时，电压小于0.5V。若符合这个规律，表示红外接收部分电路工作正常，否则就要仔细查看这部分电路元件是否有装反，焊接时是否有虚焊或搭锡等情况。

　　5、将所有电路恢复，然后上电，若报警，按下复位键，报警停，逐渐拉开红外对射管的距离，注意一定要对齐。为了调试方便，这里所配连接线为50cm，然后将红外线挡住，此酎报警，将物体移开，报警依旧，按下复位键后报警解除。若功能正常，整个调试工作完成。
