超声波防盗报警器电路,CD4001超声波发生电路,超声波接收电路

作者:佚名    文章来源:本站原创    点击数:1425    更新时间:2018-10-08

  这种独特的防盗报警器(防盗器电路)利用了听不见、看不见的超声波束来检测盗贼的动向。超声发射机和接收机组合采用40kHz超声换能器。

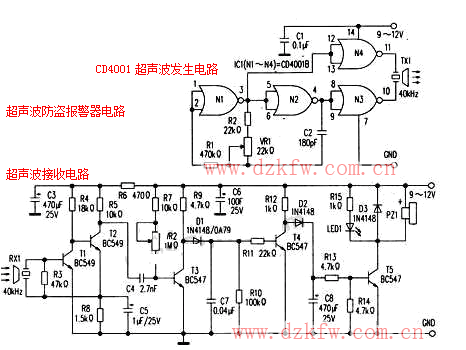

超声波防盗报警器电路,CD4001超声波发生电路,超声波接收电路

  上图是以CMOS芯片CD4001为核心的发射机单元。通过调整22kΩ的预置电位器VR1,可以将振荡器频率设定在40MHz附近。超声发射机中的超声换能器由CD4001中两级互补缓冲级驱动。

  下图是接收机单元。它采用两级40kHz的前置放大器,后接开关电路和蜂鸣器驱动器等。在接收机检测发射机送出的超声波期间,调整接收机电路中的VR2,直至蜂鸣器停止呜叫为止。

  当超声波束由于盗贼身体遮挡而中断时,晶体管T4截止,此时T5导通,驱动蜂鸣器和LED1鸣叫和发光约3~4秒钟,这段时间的长短,取决于连接在T5基极的C8经R13完成放电所需的时间。因此。报警器的警报持续期可以用改变C8和R13值进行设定。

  发射机和接收机电路要分装在独立的PCB板上,装好后要对超声换能器进行校准,校准时要使发送信号能全部直接落到超声接收机上。峰鸣器PZ1必要时可以用继电器取代,以控制用交流电源操作的报警器。
