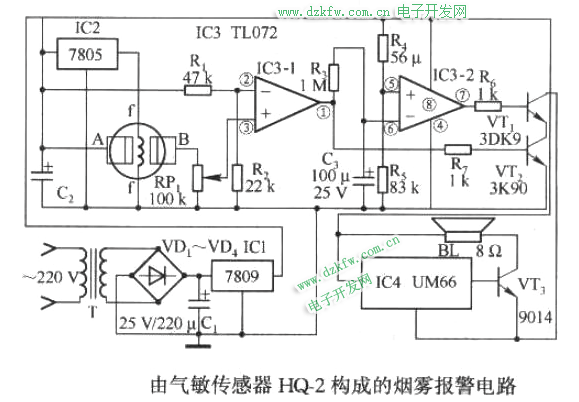

下图是由气敏传感器HQ-2构成的烟雾报警电路，适用于会议室、客厅等场所作为禁烟指示。

1．电路组成

上图所示电路主要由电源电路（IC1、102等）气敏检测及定时报警输出电路等组成。

2．原理简介

气敏传感器HQ-2的A与B之间的电阻值在无烟环境中为几十千欧，在有烟雾环境中电阻值会下降到几千欧。当气敏传感器未检测到烟雾时，其B端输出低电平，IC3-1组成的比较器输出低电平，从而使VT2截止，电路不会报警。当气敏传感器检测到烟雾时，其A与B电极之间的电阻迅速下降，B端输出的电压经RPi分压后加到IC3-1的③脚上，使③脚电压大于②脚电压，其①脚输出高电平，使VI2导通。IC3-2在IC3-1翻转之前输出高电平，因此VTi也处于导通状态。只要103-1的①脚转变为高电平，104（UM66） 8会被触发-3E动扬声器BL发出音乐声，以告知烟雾超出了设定值。

当IC3-1翻转输出高电平时，该信号也通过R3对C3进行充电（定时器开始工作）。一旦C3上的电压达到阈值电压从而使IC3-2的⑥脚电压大于⑤脚电压，IC3-2的⑦脚输出低电平，使VTi截止，报警声也随之消失。烟雾消失后，比较器复位，C3通过IC3-1放电，为下一次报警做好准备。

提示：调整R3的电阻值，可改变报警信号的长短。
