S7-300是微型PLC系统，专为中、小规模的性能要求设计。它提供了各种性能的模块，能够很好地满足和适应自动化控制任务。S7-300的特点包括简单实用的分布式结构和多界面网络能力，使得其应用非常灵活。此外，它的操作方便，设计简单，不含风扇，并且能够在任务增加时顺利扩展。S7-300还提供了大量的集成功能，使其功能非常强劲。为了满足工厂日益增加的安全需求，S7-300还提供了故障安全型自动化系统，基于S7-300，
可以连接配有安全型模块的附加ET 200s和ET 200M分布式I/O设备，通过采用PROFIBus DP进行安全相关通信。S7-300是西门子已有产品线的组成部分，一般情况下，将会一直供应到2023年，并以备件形式另外供应10年.

S7-300的接口模块用于多机架配置时连接主机架(CR)和扩展机架(ER)，通过分布式的主机架和3个扩展机架，最多可以配置32个信号模块、功能模块和通信处理器。S7-300还支持多种通信协议，包括点到点连接、PROFIBUS9、工业以太网a等，提供了强大的连网能力.

综上所述，S7-300是一款设计用于中、小规模应用的微型PLC系统，它以其模块化、无风扇设计、易于实现分布式结构以及方便的操作，成为了中、低端应用中各种不同任务的经济、用户友好的解决方案.

S7-300编程软件有两种类型：

1、 TIA Portal是Siemens提供的一款集成开发环境，它可以用于开发和编程多种Siemens PLC系列，包括S7-300。TIA Portal提供了更多功能和工具，以提高PLC程序的开发和调试效率。

2、 SIMATIC STEP 7 概述
SIMATIC STEP 7作为一款成熟的编程软件，其设计初衷是为了提高PLC编程和调试的效率。软件界面友好，操作直观，即便是初学者也可以通过官方的教程或网络资源较快上手。软件支持模块化的程序设计，方便工程师对程序进行组织和管理。

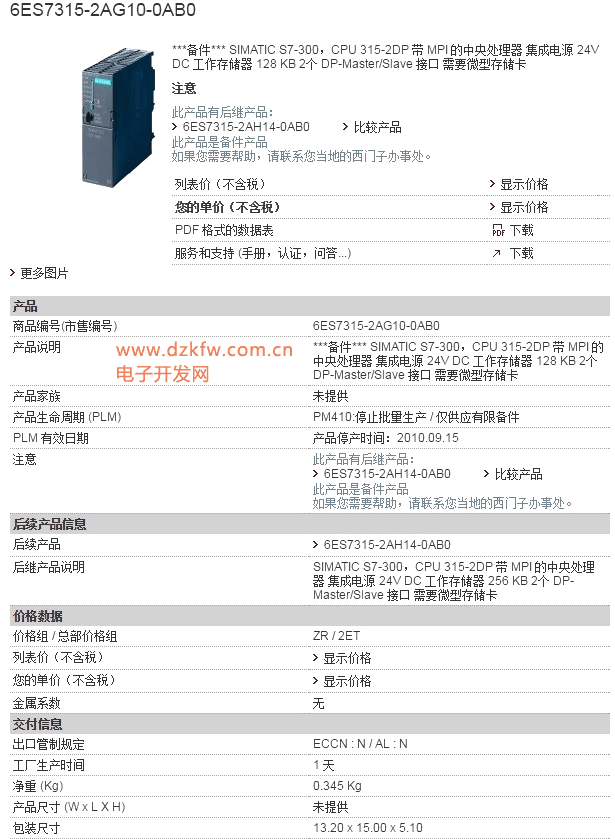

西门子S7-300CPU模块CPU315-2DP, 128K内存

西门子PLC S7-300系列CPU315特点

　一、概述

　　在工业自动化控制领域，西门子PLC扮演了重要的角色。其中西门子PLC S7-300系列是较为成熟的产品，在中大型控制系统中应用广泛。随着自动化控制系统集成化程度越来越高，需要多种设备之间进行数据的采集和交换，这就需要西门子PLC和各类设备之间具有通讯的功能。西门子PLC S7-300系列具有强大的通讯功能，而且部分PLC的CPU本身集成有通讯功能，这就为用户在使用过程中提供了极大的便利条件。本文下面为您介绍一下西门子PLC S7-300系列CPU315的功能特点，供用户在配置和调试过程中参考。

　　二、西门子PLC S7-300系列CPU315

　　西门子PLC S7-300系列，CPU315主要有CPU315-2DP，CPU315-2PN/DP两种。它们的特点如下：

　　1. CPU315-2DP

　　（1）CPU315-2DP具有中、大规模的程序存储容量和数据结构，如果用户需要，可以供SIMATIC 功能工具使用；

　　（2）CPU315-2DP对二进制和浮点数运算具有较高的处理能力；

　　（3）CPU315-2DP 集成有PROFIBUS DP 主站/从站接口；

　　（4）CPU315-2DP可用于大规模的 I/O 配置；

　　（5）CPU315-2DP可用于建立分布式 I/O 结构，实现分布式控制。

　　2. CPU315-2PN/DP

　　（1）CPU315-2PN/DP具有中等规模的程序存储容量和程序框架；

　　（2）CPU315-2PN/DP对二进制和浮点数运算具有较高的处理能力；

　　（3）CPU315-2PN/DP与集中式I/O和分布式I/O一起使用，可用作生产线上的中央控制器；

　　（4）CPU315-2PN/DP具有集成的PROFINET 接口，能实现PROFINET通讯；

　　（5）CPU315-2PN/DP组合了 MPI/PROFIBUS DP- 主/从接口；

　　（6）CPU315-2PN/DP能在PROFINET 上实现基于组件的自动化；

　　（7）CPU315-2PN/DP 能实现PROFINET 代理，用于基于组件的自动化中的 PROFIBUS DP 智能设备；

　　（8）CPU315-2PN/DP 可作为PROFINET I/O 控制器，用于在 PROFINET 上运行分布式 I/O。

　　三、总结

　　综上所述，西门子PLC S7-300有强大的通讯功能，而CPU315-2DP和CPU315-2PN/DP本身就具有集成的通讯接口，用户可以使用CPU提供的通讯接口进行通讯从而实现数据的采集和处理操作。对于CPU315-2DP和CPU315-2PN/DP，用户可以参考本文提供的内容进行配置和使用，操作方法简单易行，通讯稳定性好。目前，CPU315广泛的应用在各个领域工厂的自动化控制系统中，并确保了控制系统的稳定运行。如果用户需要更多的了解和使用西门子PLC系列，我们也会更好的提供相关技术支持。

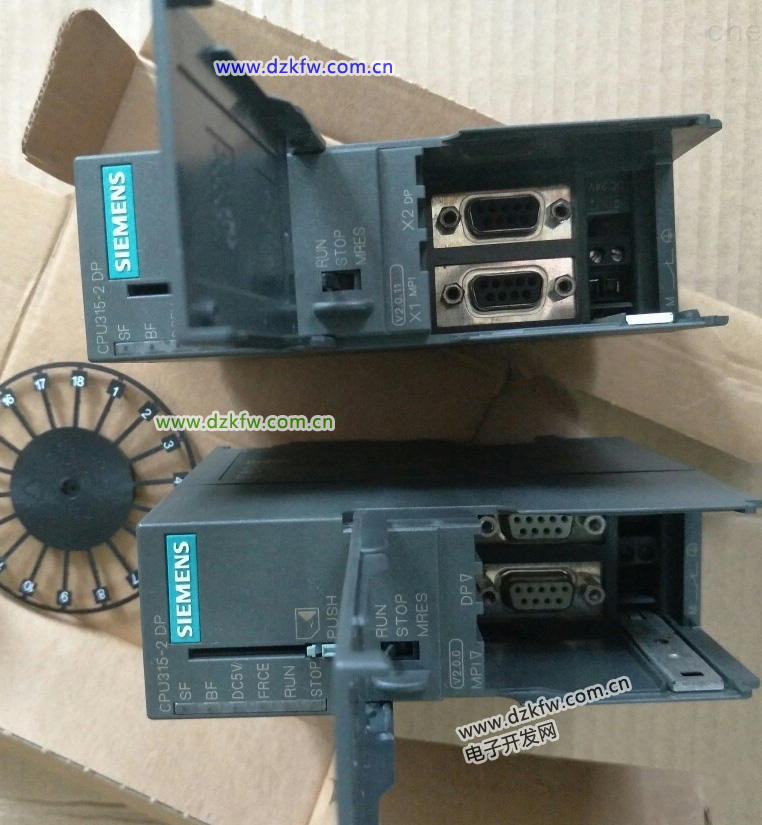

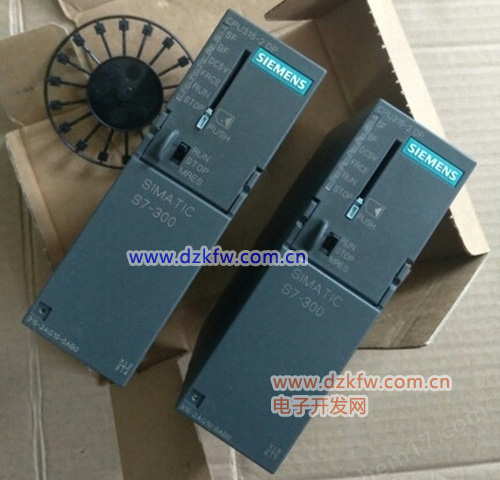

西门子S7-300CPU模块CPU315-2DP, 128K内存

S7-300
模块化微型PLC系统，满足中、小规模的性能要求
各种性能的模块可以非常好地满足和适应自动化控制任务
简单实用的分布式结构和多界面网络能力，应用十分灵活
方便用户和简易的无风扇设计
当控制任务增加时，可自由扩展
大量的集成功能使它功能非常强劲
S7-300F
故障安全型自动化系统，满足工厂日益增加的安全需求
基于S7-300
可连接配有安全相关模块的附加 ET 200S 和 ET 200M 分布式 I/O 站
通过采用 PROFIsafe 行规的 PROFIBUS DP 进行安全相关通讯
此外，还有用于与安全无关应用的标准模块


S7-300
SIMATIC S7-300 是模块化的微型 PLC 系统，可满足中、低端的性能要求。

模块化、无风扇设计、易于实现分布式结构以及方便的操作,使得 SIMATIC S7-300 成为中、低端应用中各种不同任务的经济、用户友好的解决方案。

SIMATIC S7-300 的应用领域包括：

特殊机械，
纺织机械，
包装机械，
一般机械设备制造，
控制器制造，
机床制造，
安装系统，
电气与电子工业及相关产业。
多种性能等级的 CPU，具有用户友好功能的全系列模块，可允许用户根据不同的应用选取相应模块。任务扩展时，可通过使用附加模块随时对控制器进行升级。

SIMATIC S7-300 是一个通用的控制器：

具有高电磁兼容性和抗震性，可大限度地用于工业领域。

S7-300F
SIMATIC S7-300F 故障安全自动化系统可使用在对安全要求较高的设备中。其可对立即停车过程进行控制，因此不会对人身、环境造成损害。

S7-300F 满足下列安全要求：

要求等级 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801
安全要求等级 SIL 1 - SIL 3 符合 IEC 61508
类别 1 - 4 符合 EN 954-1
另外，标准模块还可用在 S7-300F 及故障安全模块中。因此它可以创建一个全集成的控制系统，在非安全相关和安全相关任务共存的工厂中使用。使用相同的标准工具对整个工厂进行组态和编程。

Design

S7-300
一般步骤

S7-300自动化系统采用模块化设计。它拥有丰富的模块，且这些模块均可以独立地组合使用。

一个系统包含下列组件：

CPU：
不同的 CPU 可用于不同的性能范围，包括具有集成 I/O 和对应功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和点对点接口的 CPU。
用于数字量和模拟量输入/输出的信号模块 (SM)。
用于连接总线和点对点连接的通信处理器 (CP)。
用于高速计数、定位（开环/闭环）及 PID 控制的功能模块（FM）。
根据要求，也可使用下列模块：

用于将 SIMATIC S7-300 连接到 120/230 V AC 电源的负载电源模块(PS)。
接口模块 (IM)，用于多层配置时连接中央控制器 (CC) 和扩展装置 (EU)。
通过分布式中央控制器 (CC) 和 3 个扩展装置 (EU)，SIMATIC S7-300 可以操作多达 32 个模块。所有模块均在外壳中运行，并且无需风扇。
SIPLUS 模块可用于扩展的环境条件：
适用于 -25 至 +60℃ 的温度范围及高湿度、结露以及有雾的环境条件。防直接日晒、雨淋或水溅，在防护等级为 IP20 机柜内使用时，可直接在汽车或室外建筑使用。不需要空气调节的机柜和 IP65 外壳。
设计

简单的结构使得 S7-300 使用灵活且易于维护：

安装模块：
只需简单地将模块挂在安装导轨上，转动到位然后锁紧螺钉。
集成的背板总线：
背板总线集成到模块里。模块通过总线连接器相连，总线连接器插在外壳的背面。
模块采用机械编码，更换极为容易：
更换模块时，必须拧下模块的固定螺钉。按下闭锁机构，可轻松拔下前连接器。前连接器上的编码装置防止将已接线的连接器错插到其他的模块上。
现场证明可靠的连接：
对于信号模块，可以使用螺钉型、弹簧型或绝缘刺破型前连接器。
TOP 连接：
为采用螺钉型接线端子或弹簧型接线端子连接的 1 线 - 3 线连接系统提供预组装接线另外还可直接在信号模块上接线。
规定的安装深度：
所有的连接和连接器都在模块上的凹槽内，并有前盖保护。因此，所有模块应有明确的安装深度。
无插槽规则:
信号模块和通信处理器可以不受限制地以任何方式连接。系统可自行组态。
扩展

若用户的自动化任务需要 8 个以上的 SM、FM 或 CP 模块插槽时，则可对 S7-300（除 CPU 312 和 CPU 312C 外）进行扩展：

中央控制器和3个扩展机架多可连接32个模块：
总共可将 3 个扩展装置（EU）连接到中央控制器（CC）。每个 CC/EU 可以连接八个模块。
通过接口模板连接：
每个 CC / EU 都有自己的接口模块。在中央控制器上它总是被插在 CPU 旁边的插槽中，并自动处理与扩展装置的通信。
- 通过 IM 365 扩展：
1 个扩展装置远扩展距离为 1 米；电源电压也通过扩展装置提供。
- 通过 IM 360/361 扩展：
3 个扩展装置， CC 与 EU 之间以及 EU 与 EU 之间的远距离为 10m。
单独安装：
对于单独的 CC/EU，也能够以更远的距离安装。两个相邻 CC/EU 或 EU/EU 之间的距离：长达 10m。
灵活的安装选项：
CC/EU 既可以水平安装，也可以垂直安装。这样可以大限度满足空间要求。
