MPI下载协议

MPI（协议）下载对应的电气口是485口（硬件）。需要用到USB-485西门子专用编程电缆。

Profibus-DP下载协议

DP（协议）下载对应的电气口也是485口（硬件）。同样需要用到USB-485西门子专用编程电缆。

电气接口和MPI的485电气接口一样（有时候是同一个）。

TCP/IP下载协议

TCP/IP（协议）下载对应的电气口是网卡（RJ45）（硬件）。用到普通网线连接即可。

举例

例如：CPU 315-2 PN/DP 300系列CPU,有两种口PN和DP口。

PN对应网线口，支持TCP/IP下载协议。

DP对应485口，支持MPI和·Profibus-DP两种下载协议。

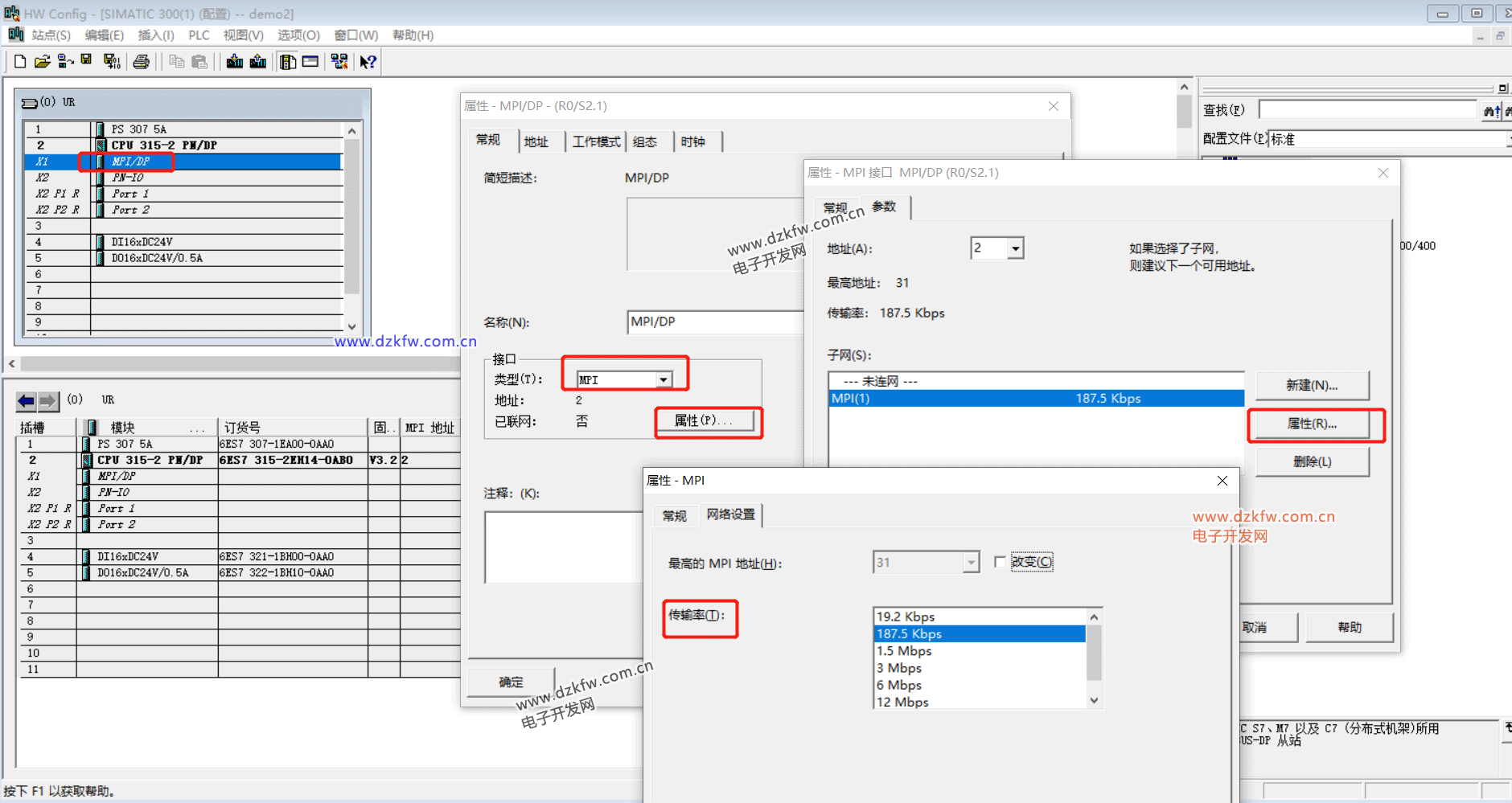

MPI下载过程软件配置如下

然后--连上300编程电缆在选项--设置PG/PC接口--为使用的接口分配参数（选中MPI）--确定--即可下载。

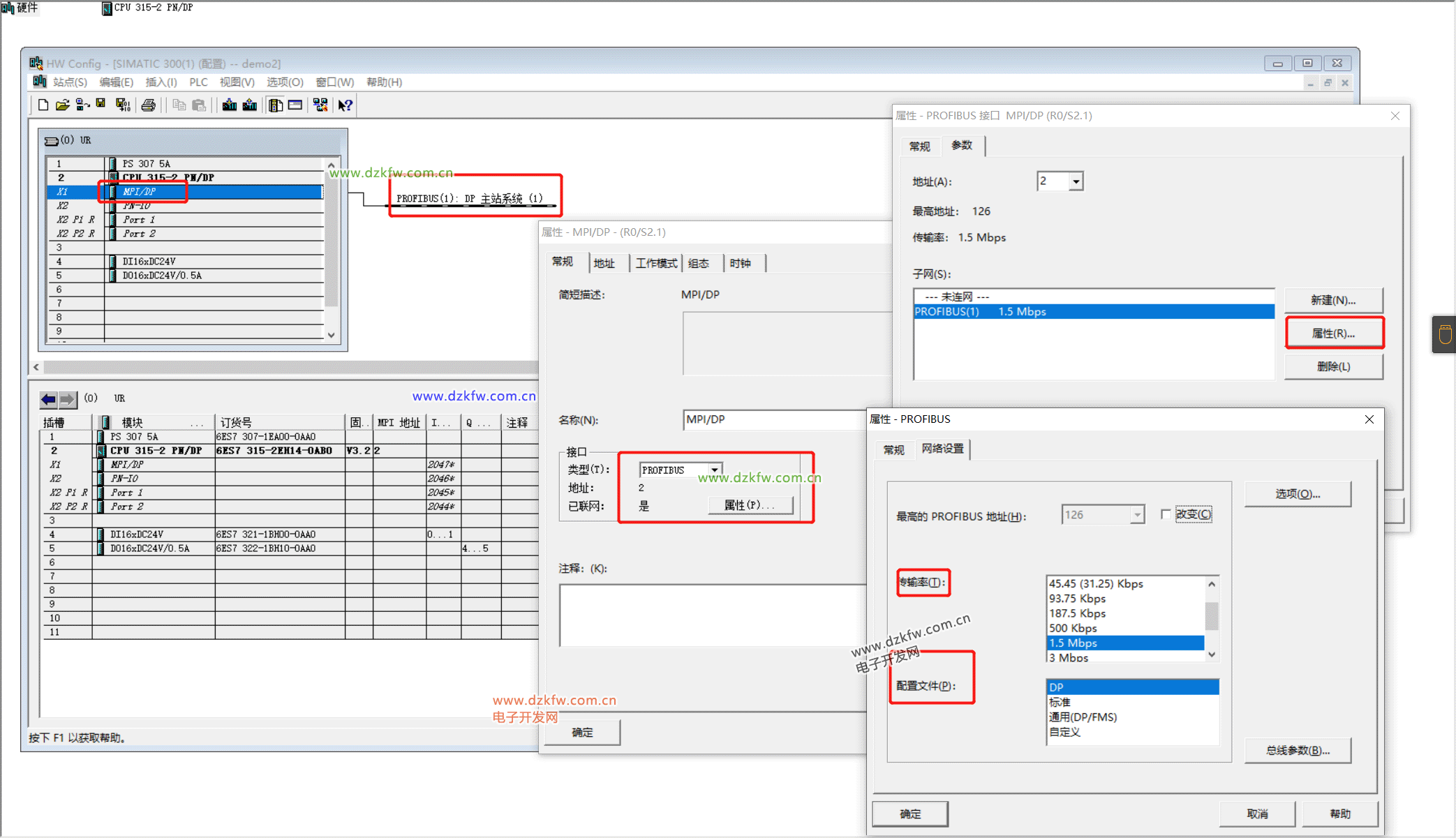

Profibus-DP下载过程软件配置如下

其他过程如MPI。

TCP/IP下载过程软件配置如下

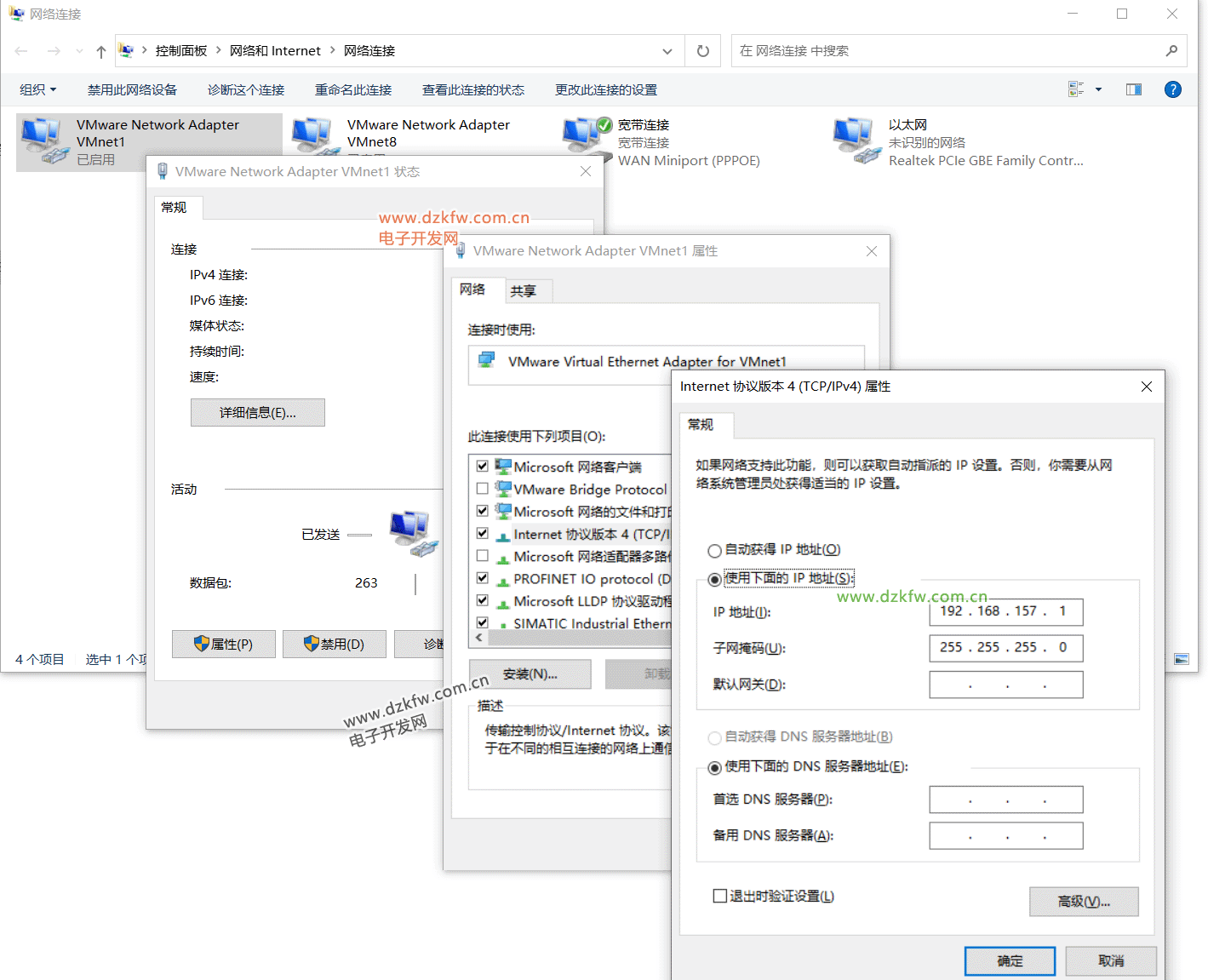

网络适配器中更改的IP地址需要与TCP/IP配置中的IP地址前三位保持一样，第四位不同 ，其他配置和MPI一致。

其他问题

1. 新plc在用DP协议下载前，首先用MPI下载一次，下载过程中必须同时在软件中建立MPI和DP两个下载网络，之后再用DP下载。TCP/IP不影响

2. 旧的PLC需要先将PLC中的程序下载到PC中备份（此文件可以看出下载协议和传输速率）
