(1)特殊功能模块的编号    模拟量输入、模拟量输出等特殊功能模块都可与PLC基本单元的扩展总线直接连接。各模块与基本单元连接时统一编号，从最靠近基本单元的模块开始，按连接顺序从0到7对各个特殊功能模块进行编号。最多可连接8个特殊功能模块。图9-5所示的连接方式，FX2N -4AD、FX2N -2DA、FX2N -4AD - TC的编号分别为0、1、2。


    图9-5    特殊功能模块的连接与编号示意图    (2)特殊功能模块的读／写指令    特殊功能模块的读指令FROM (FNC78)的目标操作数[D.]为KnY，KnM、KnS、T、C、D、V和Z。 m1为特殊功能模块的编号，m1 =0-7; m2为该特殊功能模块中缓冲寄存器( BFM)的编号，m2 =0~ 32767；n是待传送数据的字数，n=1~32767，16位操作指令的n=2和32位操作指令的n=1含义相同。如图9-6所示，当X0为ON时，将编号为0的特殊功能模块中编号从29开始的2个缓冲寄存器( BFM29、BFM30)的数据读入PLC，并存入D4开始的2个数据寄存器中(即D4、D5)。


    图9-6    特殊功能模块的读／写指令    特殊功能模块的写指令TO (FNC79)的源操作数[S.]可取所有的数据类型，m1、m2、n的取值范围与FROM指令相同。如图9-6所示，当X1为ON时，将PLC基本单元中从D0指定的元件开始的1个字的数据写到编号为1的特殊功能模块中编号12开始的1个缓冲寄存器中。    当M8028为ON时，在FROM和TO指令执行过程中禁止中断，在此期间发生的中断在FROM和TO指令执行完后再执行；当M8028为OFF时，指令执行过程中不禁止中断。    (3)编程举例    例1：FX2N -4AD模块在0号位置，其通道CH1和CH2作为电压输入，CH3、CH4关闭，平均值采样次数为4，数据存储器D1和D2用于接收CH1、CH2输入的平均值。程序如图9-7所示，虽然前两行程序对完成模拟量读入来说不是必需的，但它确实是有用的检查，因此推荐使用。


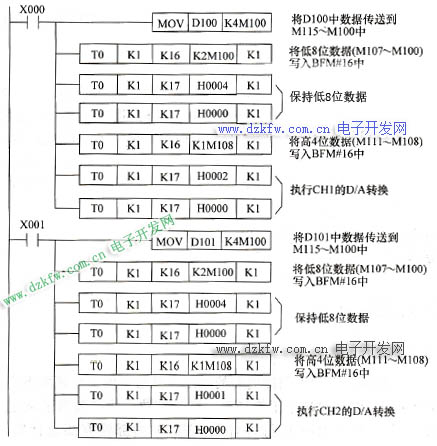

    图9-7    FX2N - 4AD的编程示例    例2：FX2N - 2DA模块在1号位置，其通道CH1和CH2作为电压输出，将数据存储器D1和D2的内容通过CH1、CH2输出。程序如图9-8所示，X000接通时，通道1(CH1)执行数字到模拟量的转换；X001接通时，通道2(CH2)执行数字到模拟量的转换。


    图9-8    FX2N - 2DA的编程示例
