三菱FX2N PLC模拟量处理扩展模块的FX2N-4AD调节增益和偏

作者:佚名    文章来源:本站原创    点击数:429    更新时间:2024/4/29

FX2N PLC模拟量处理扩展模块的FX2N-4AD调节增益和偏



简介FX2N-4AD 输出特性关系如图 8-8 所示。输入模拟量和输出数字信号之间的关系理想状态下如图 8-8 所示。在实际使用过程中增益发生变化或者发生偏移,需要进行线性校正。 FX2N-4AD 的线性

    FX2N-4AD输出特性关系如图8-8所示。输入模拟量和输出数字信号之间的关系理想状态下如图8-8所示。在实际使用过程中增益发生变化或者发生偏移,需要进行线性校正。    FX2N-4AD的线性校正是通过对21~ 24号数据缓冲区写入相应的数据完成的。    1.21号数据缓冲区    21号数据缓冲区的低两位b1b0用于允许或禁止增益、偏移量的校正。当b1b0= 10时,禁止校正;当b1b0= 01时,允许校正。一般情况下在校正完毕后设置为禁止校正。    2.22号数据缓冲区    22号数据缓冲区的低8位用于选中需要校正的通道。b0~b7分别对应于O1、G1、O2、G2、O3、G3、O4、G4。O1 =1表示允许对1号通道的偏移量进行调节,G1=1表示允许对1号通道的增益量进行调节……O4 =1表示允许对4号通道的偏移量进行调节,G4 =1表示允许对4号通道的增益量进行调节。    3.23号数据缓冲区    23号数据缓冲区用于写入偏移量,单位是mV、VA,分辨率为5 mV、20μA。    4. 24号数据缓冲区    24号数据缓冲区用于写入增益量,单位是mV、μA,分辨率5 mV、20 μA。    图8-9所示的程序,将通道1的偏移量设置为0V、增益量设置为2.5 V。
FX2N -4AD输出特性

    图8-8    FX2N -4AD输出特性
增益、偏移量的调整

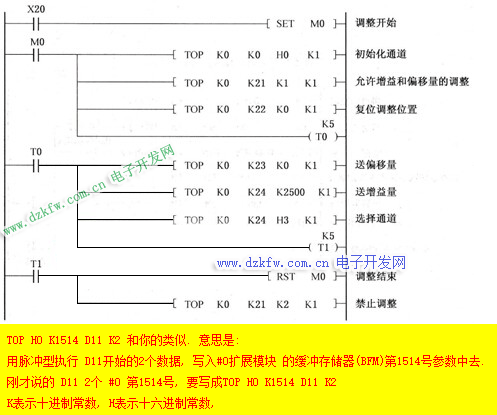

    图8-9    增益、偏移量的调整
