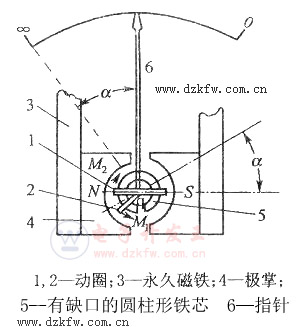

兆欧表主要组成部分是一台手摇发电机和磁电系比率表。他的基本结构如下图所示。
　　
　　它有两个动圈，但没有产生反作用力矩的游丝。动圈的电流是采用柔软的细金属丝引入的，简称“导丝”。此外，由于动圈内圆柱形铁芯上开有缺口，所以，仪表磁路系统的空气隙内的磁场是不均匀的，这也是它和一般磁电系仪表不同的地方。这两个动圈彼此间相交成一固定的角度α，并连同指针都固定接在同一轴上。直流发电机（或交流发电机与整流电路配合的装置）的容量很小，而电压却很高。兆欧表的分类就以发电机能发出的最高电压来决定，电压越高，能测量的绝缘电阻值也就越高。
