电子分频器根据是否采用放大器件分为无源型与有源型。其中无源型由阻容件构成，其结构简单并且无其他附加失真，从综合指标来看是音响电子分频器中的佼佼者。

无源分频器介绍

无源分频器按阶数分-阶、二阶、三阶、四阶等几种。

阶数越高，分频斜率越高，分频越干净。但阶数越高，相位失真越大，容易让人感觉声音“怪”。设计分频器，如果单元特性较好，尽量使用低阶分频器。

在专业扩声产品上一般常用的为二阶或三阶分频器。

根据音箱的单元配置情况，无源分频器一般分二分频和三分频两种。

一阶二分频器

电容量和电感量的计算电容量C=1000000（2T *f*Z）单位：微法（μ F）

电感量L= （Z*1000） /（2π *f）单位：亳亨（mH）

其中f为分频频率值，为单元阻抗值， π为圆周率数值3.14。

如单元阻抗80，分频频率2000Hz，分频电容电容量计算：

C=1000000/ （2*3. 14*2000*8 ）

=10μ F

电感量计算

L= （8*1000） / （2*3. 14*2000）

=0.64mH

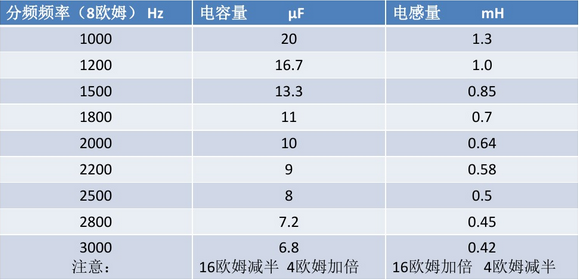

一阶分频电容电感量

二阶二分频器

电容及电感量计算

C=Q* 100000（27*f*Z）L=Z* 1000/（2n*Q*f）Q值在0.5-1.0之间选择其中： ButterWorth Q=0.707

Bessel Q=0.6Linky-Raily Q=0.5

采用ButterWorth， Q值较高，可以降低使用电容和电感的容量和电感量，降低成本。

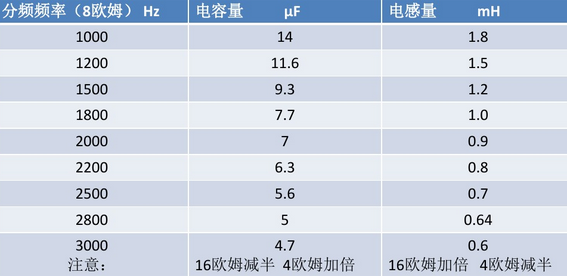

二阶分频电容电感量

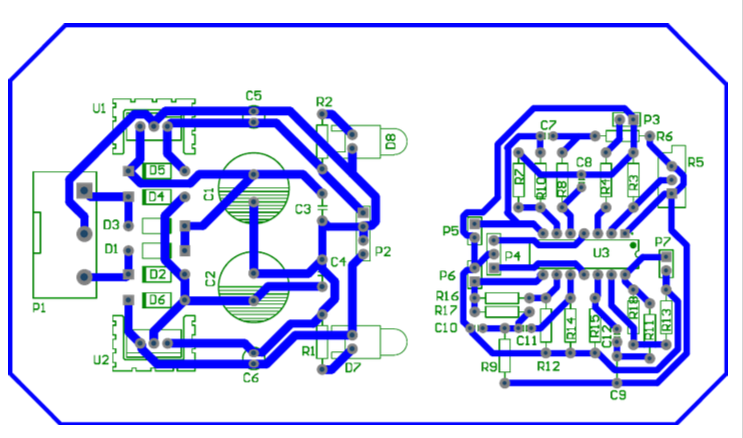

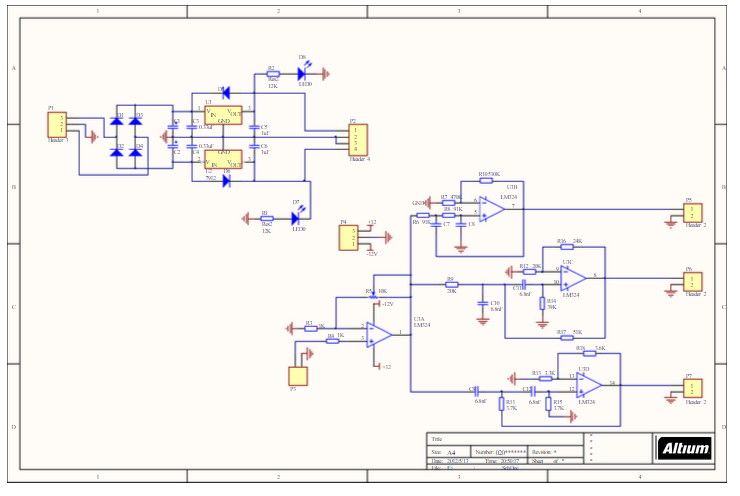

有源分频器相关
