分频点

分频点是分频器分配给每个扬声器单元所承担的频响范围的标记，是根据扬声器单元的音频表现能力（单元振膜有效直径决定的边界频率）而定的；例如高频单元和中频单元的分频点通常是3000Hz~4000Hz，中频单元和低频单元的分频点通常是400Hz左右，重低音单元的分频点通常在150Hz甚至更低。

低音喇叭曲线高频开始走下坡时，高音喇叭开始走上坡时，两条线的频率交叉点，就是分频点。

分频点要怎么看

1是高低音扬声器的频率特性，分频点要选择在两者之间较为恰当的地方，让全频带平滑。2是高低音扬声器对于不同频率的音色表现，有的单元适合，有的不适合。3是高音扬声器的素质，特别是在分频点较低的时候，对高音扬声器的音色和功率承载能力要求很高。 1、 考虑中低单元指向性实用边界频率f=345/d（d=单元振膜有效直径）。通常8”单元的边界频率为2k，6.5”单元的边界频率为2.7k，5”单元为3.4k，4”单元为4.3k。也就是说使用上述单元，其分频点不能大于各单元所对应的实用边界频率。2 、从高音单元谐振频率考虑，分频点应大于三倍的谐振频率。也就是说从高音单元的角度出发，通常分频点应大于2.5k。3 、考虑中低音单元高端响应Fh，通常分频点不应大于1/2 Fh。 实际上，二分频音箱上述条件很难得到同时满足。这时设计者应在这三者中有一个比较好的折中选择。但必须强调的是，第一个条件即实用边界频率应该优先满足。4 、三分频的情况下，通常应将两个分频点隔得愈远（应在三个倍频程以上），组合后的系统响应会变得愈好。否则，将会出现复杂的干扰辐射现象。5、 低音与中音的分频点应考虑人声声像定位的问题。应使人声的重放尽可能由中音单元来承担，以避免人声的声像定位音色发生过大的变化。这一点往往容易被设计者所忽视。通常这一分频点应为200-300HZ

参考公式

一个分频器设计的参考公式，在实际中，分频器的各元件数值可能与这相比有相当大的不同，这是因为扬声器的阻抗特性并不是线性的，而是随着频率的升高同样也在上升。而且扬声器的频响特性也并不是完全平直的，在它的频响特性曲线上有许许多多的微小峰谷，这些都给分频器的实际设计带来了非常大的影响，因为众所周知的原因，分频器的理论计算公式是建立在以理想电阻取代扬声器的基础上的。

二分频器制作电路

按照下图连接电路即可。

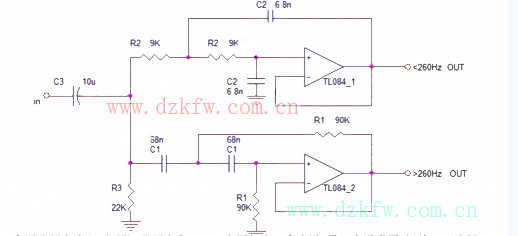

有源分频电路（二分频），分频点在260Hz，上图仅为一个声道，另一声道类同，运放IC可选择1个4通道运放TL084（电压：7V-36V)，或者选择两个NE5532（10-30v)，JRC4580（4-32V）

分频就是用同一个时钟信号通过一定的电路结构转变成不同频率的时钟信号。

二分频就是通过有分频作用的电路结构，在时钟每触发2个周期时，电路输出1个周期信号。

比如用一个脉冲时钟触发一个计数器，计数器每计2个数就清零一次并输出1个脉冲，那么这个电路就实现了二分频功能。

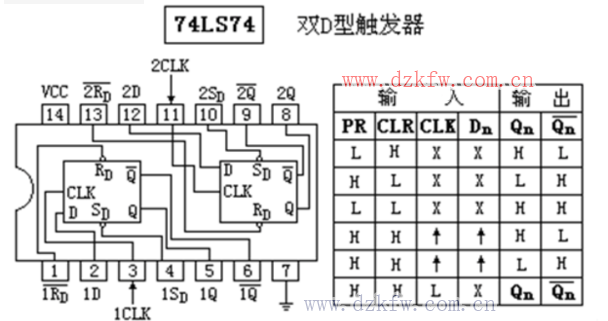

方法二

11端与3端为原时钟输入端

5端与9端为变换后的时钟输出端 2端与6端联接，8端与12端联接 7端接电源负极、14端接电源正极

分频： 1，2，3，4，5，6为一组，8，9，10，11，12，13为一组 如果要得到二分频，原时钟需接3端或11端，5端或9端为变换后的时钟输出端

如果要得到四分频，原时钟需接3端并且5端接11端，9端为四分频输出端；或者是原时钟接11端
