详解几款常用分频器及音箱分频器电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-13

  如下图所示的是一款简单的分频器电路图。其中L1与C1组成的低通滤波器将200-54的分频点选在1.5kHz,这里将它的分频点适当提高,主要是单元特性好,更重要是音频的功率多半都集中在中低频,适当提高低频单元的截止频率,可以充分发挥单元特长,给出的声音将更加饱满有力度。如果分频点过低,不但丧失了单元优势,反而还会加重中频单元的负担,引起振幅过载、失真增大等弊病。

  虽然中频单元的有效频响宽达800Hz~10kHz,L2、L3与C2、C 3组成的带通滤波器仅取其1.5~6kHz的一段频带,这也是它的黄金频段。L4、C4构成的高通滤波器将YDQG5-14的分频点定为6kHz,本单元的下限截止频率也取得较高,将更加轻松自如地在高频段发挥它的特长。由于合理的选择分频点,3个单元各自都工作在声效率最高的频带,故系统的综合灵敏度也要比各单元的平均特性灵敏度高出1~2dB.

  此分频器元件少,电路也很简单,对于分频电容器最起码的要求是高频特性好,耗损及容量误差小。目前的聚丙烯CBB无极性电容器的耗损角正切值仅为0.08% ~0.1% ,高频性能优异,体积小、无感、价廉,完全能胜任Hi-Fi系统分频电路的需要。本音箱选用耐压为63V的CBB21、CBB22电容器,9.4 uF的用2只4.7 uF的并联即可。

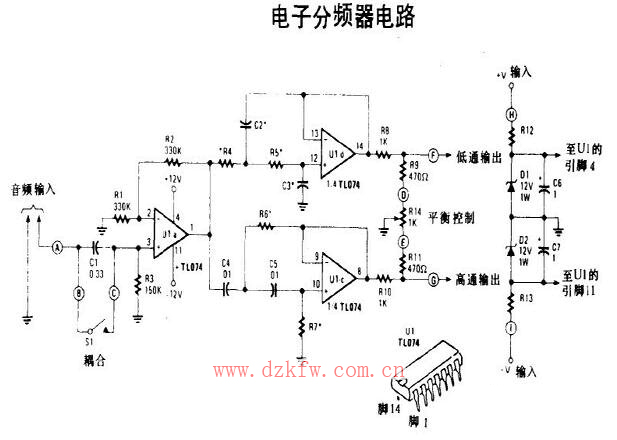

  电子分频器电路

  详解几款常用分频器及音箱分频器电路图



  详细解析音箱分频器电路图

  音箱分屏器是一种组合式滤波器,可以将不同频段的声音信号区分开来,分别给予放大,然后送到相应频段的扬声器中再进行重放,使各频率的放音特性更加均衡一致。

  音箱分频器的作用

  分频器的功能则相当于音箱中的“大脑”,分频器对音质的好坏起到了至关重要的作用。使用分频器可以将高频信号送到高音扬声器中,低频信号送到低音扬声器中,使高、低频信号各行其道,尽可能的发挥各自扬声器的工作频带优势,以保证不同工作频段的扬声器充分发挥,使各频率的放音特性更加均衡。所以不难看出设计优良的分频器能够更好的发挥出单元的特性,来使得声音发挥出更好的素质。

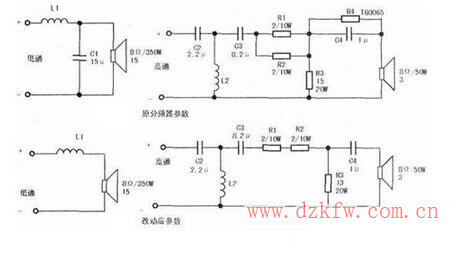

  音箱分频器的电路图

  详解几款常用分频器及音箱分频器电路图

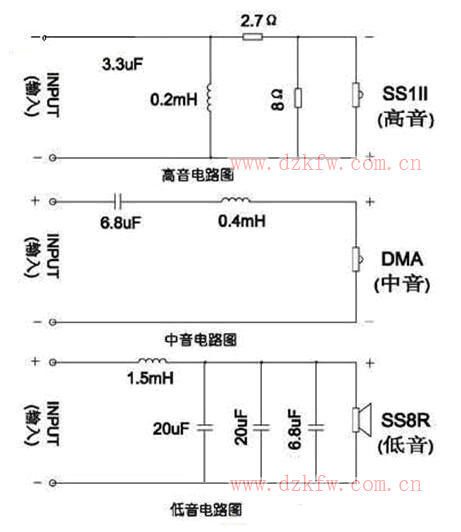

  音箱分频器电路图设计参考方案一

  从工作原理看,分频器就是一个由电容器和电感线圈构成的滤波网。高音通道只让高频信号经过而阻止低频信号;低音通道正好相反,只让低音经过而阻止高频信号;中音通道则是一个带通滤波器,除了一低一高两个分频点之间的频率能够经过,高频成分和低频成分都将被阻止。

  详解几款常用分频器及音箱分频器电路图

  音箱分频器电路图设计参考方案二

  音箱分频器是通过内部的个滤波元件来对功放输出的音乐信号进行处置,从而让各单位特定频率的讯号经过。音箱分频器电路图可以清楚的展示如何才能有效的根据喇叭单元的不同特性,通过优化组合使得各单位扬长避短,淋漓尽致地发挥各自应有的潜能。

  在音箱分频器电路图设计过程中,如果需要均衡高、低音单元之间的灵活度差别,还可以参加衰减电阻;如果需要音箱的阻抗曲线心理平整一些,还可以增加有电阻、电容构成的阻抗补偿网络。

  音箱三路分频器电路图

  分频器是音箱中的“大脑”,对音质的好坏至关重要。功放输出的音乐讯号必须经过分频器中的过滤波元件处理,让各单元特定频率的讯号通过。要科学、合理、严谨地设计好音箱之分频器,才能有效地修饰喇叭单元的不同特性,优化组合,使得各单元扬长避短,淋漓尽致地发挥出各自应有的潜能,使各频段的频响变得平滑、声像相位准确,才能使高、中、低音播放出来的音乐层次分明、合拍、明朗、舒适、宽广、自然的音质效果。

  音箱分频器是一种组合式滤波器,可以将声音信号分成若干个频段。音响的二路分频器就是由一个高通滤波器和一个低通滤波器组成,而三路分频则又增加了一个带通滤波器。本文所介绍的是一款简单的音箱三路分频器电路图,输入端可接同一输出端。如图所示。

  详解几款常用分频器及音箱分频器电路图
