一、伺服如何实现控制？伺服主要靠脉冲来定位。基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。
直流伺服电机分为有刷和无刷电机。有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。

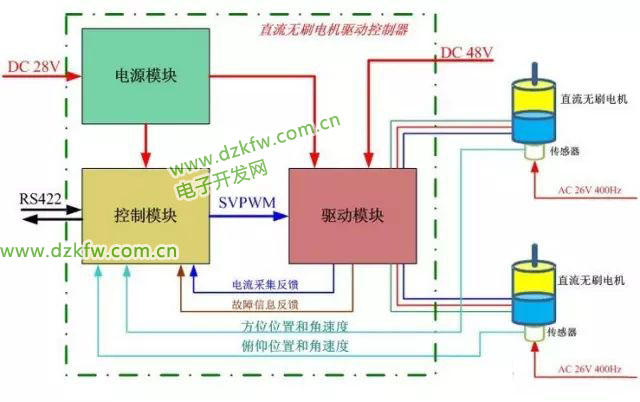

无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。

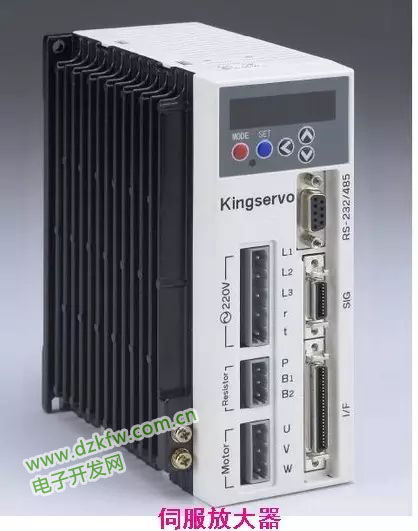

交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。     伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。

二、调试步骤

1、初始化参数

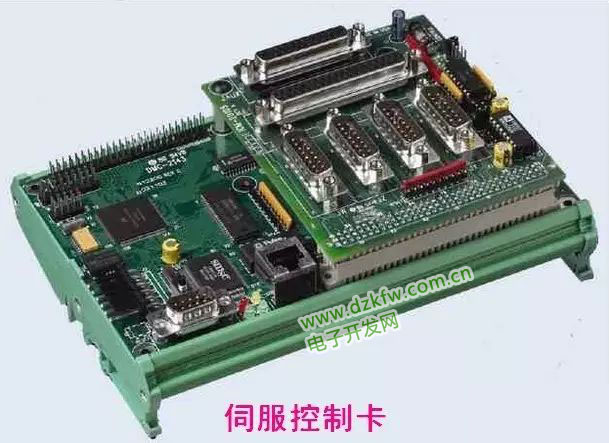

在接线之前，先初始化参数。在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。


在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。

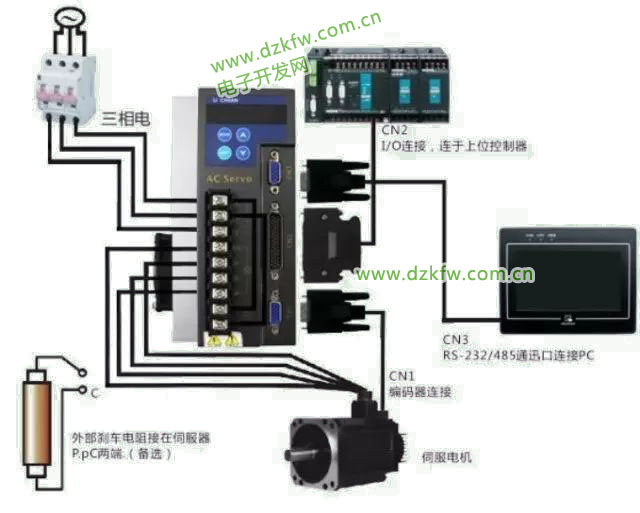

2、接线

将控制卡断电，连接控制卡与伺服之间的信号线。以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。复查接线没有错误后，伺服电机和控制卡（以及PC）上电。此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置。



3、试方向

对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。通过控制卡打开伺服的使能信号。这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。一般控制卡上都会有抑制零漂的指令或参数。使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。



如果不能控制，检查模拟量接线及控制方式的参数设置。确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。如果电机带有负载，行程有限，不要采用这种方式。测试不要给过大的电压，建议在1V以下。如果方向不一致，可以修改控制卡或电机上的参数，使其一致。

4、抑制零漂

在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。使用控制卡或伺服上抑制零飘的参数，仔细调整，使电机的转速趋近于零。由于零漂本身也有一定的随机性，所以，不必要求电机转速绝对为零。

5、建立闭环控制

再次通过控制卡将伺服使能信号放开，在控制卡上输入一个较小的比例增益，至于多大算较小，这只能凭感觉了，如果实在不放心，就输入控制卡能允许的最小值。将控制卡和伺服的使能信号打开。这时，电机应该已经能够按照运动指令大致做出动作了。

6、调整闭环参数

细调控制参数，确保电机按照控制卡的指令运动，这是必须要做的工作，而这部分工作，更多的是经验，这里只能从略了。关注电子开发网 微信公众号
