42步进电机 1.8度 2相4线步进电机,步进电机拆解,步进电机和步进驱动器的接线图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/5/6

请问42步进电机中的参数42代表什么含义?

是电机安装端尺寸为42*42mm左右。

特点:

步距精度:5%;

温 度:80℃Max;

环境温度: -20℃— 50℃;

绝缘电阻:100MΩMin500VDC;

径向跳动 最大0.02mm(450g负载);

轴向跳动 最大0.08mm(450g负载);

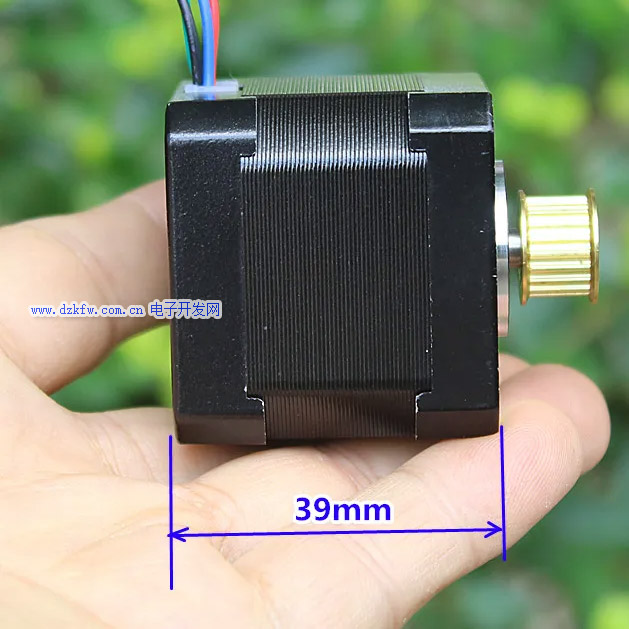

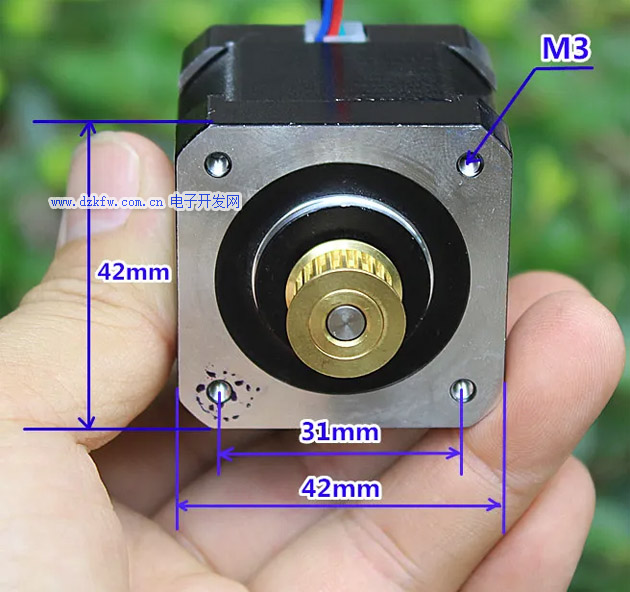

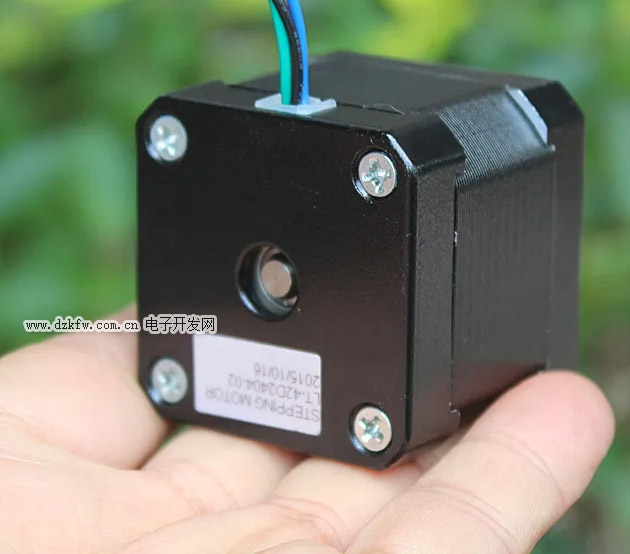

42步进电机的外形尺寸图如下:

42步进电机

42步进电机

 42步进电机

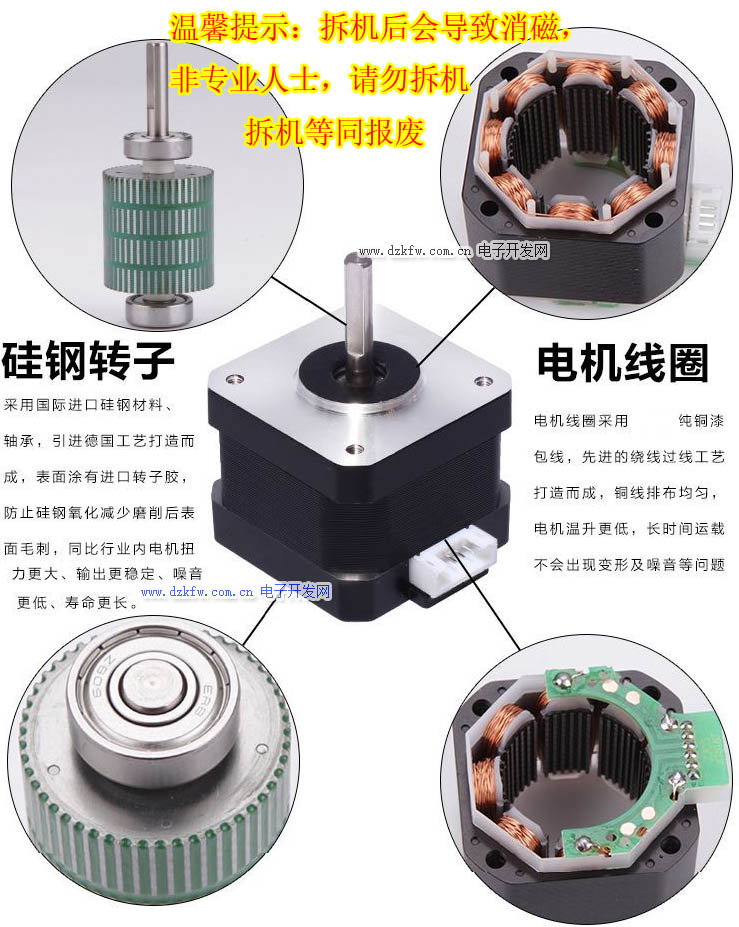

步进电机拆解的内部结构图如下:

步进电机拆机结构图



 步进电机又称为脉冲电机,基于最基本的电磁铁原理,它是一种可以自由回转的电磁铁,其动作原理是依靠气隙磁导的变化来产生电磁转矩。

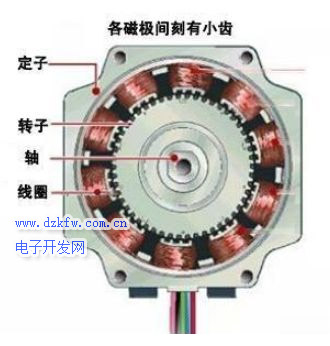

  步进电机的转子与定子之间的间隙

  步进电机的分类,哪些能拆,哪些不能拆

  步进电机从从其结构形式上可分为反应式步进电机(Variable Reluctance,VR)、永磁式步进电机Permanent Magnet,PM)、混合式步进电机(Hybrid Stepping,HS)、单相步进电机、平面步进电机等多种类型,常用的步进电机中以反应式步进电机和混合式步进电机两种;反应式步进电机能拆,混合式步进电机千万不能拆,一拆就悲剧了,轻则扭矩打对折,重则完全变成摆饰。

  所有使用永磁性材料的部件,如扬声器、指针万用表、永磁电机……除非万不得已,不要拆开磁路,否则“磁性减弱”,不能恢复。

  为什么有的步进电机不能拆

  主要是混合式的使用了强磁铝镍钴材料,这种材料是耐高温的,高温不退磁,在生产时候把它充到饱和状态了,如果拆开了,磁路不再闭合,磁芯会减弱,需要特殊的充磁设备,普通人无法解决的,如果使用了钕铁硼材料的,拆开一般问题不大;但是永磁混合式步进电机(常见的1.8度、0.72度的)转子不能拿出来,否则就会退磁的,除非你有充磁机可以重新充磁。

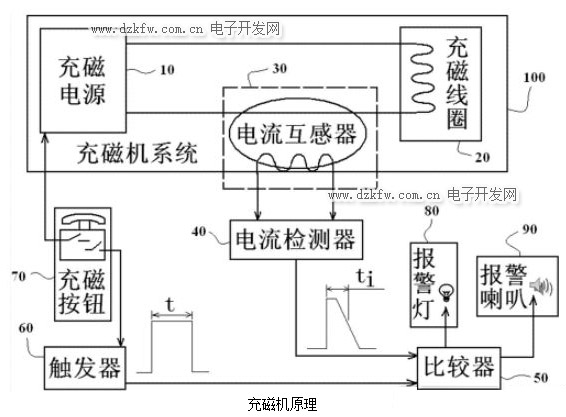

充磁机原理

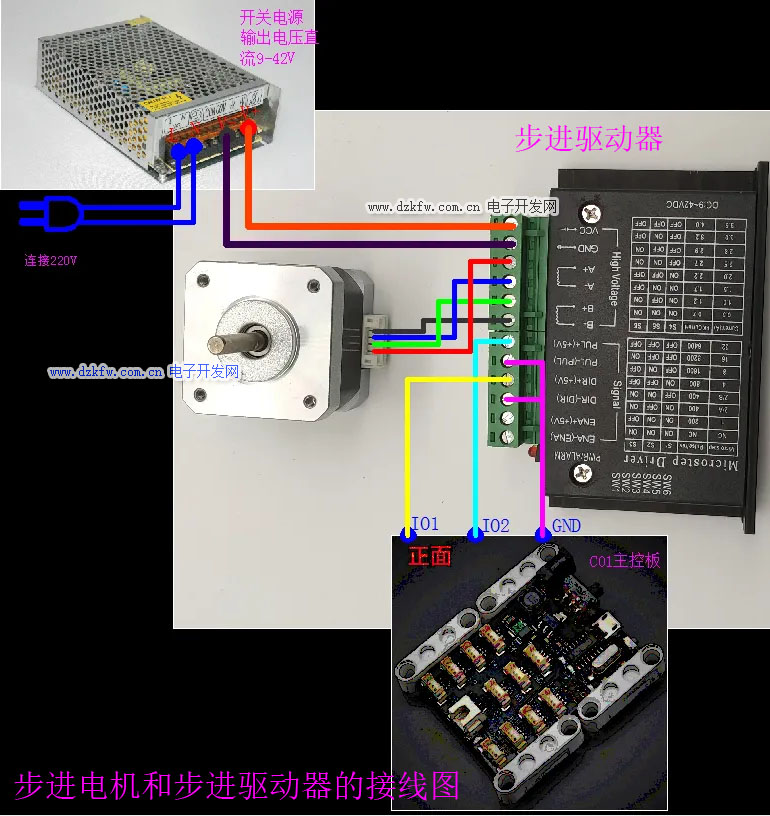

步进电机和步进驱动器的接线图如下:

步进电机和步进驱动器的接线图
