过零检测电路用于检测交流电的零点，利用零点的配合可以实现负载功率控制

我们日常使用的是220V/50HZ的交流电，是以50HZ频率不断变换的正弦波电压。过零检测电路可以检测到交流电正半波和负半波交变时的过零点。过零点在电子产品设计中大有用处哦！

过零检测电路原理

可以用光耦设计隔离型的过零检测电路，也可以用三极管设计简易的过零检测电路。

光耦设计隔离型的过零检测电路：

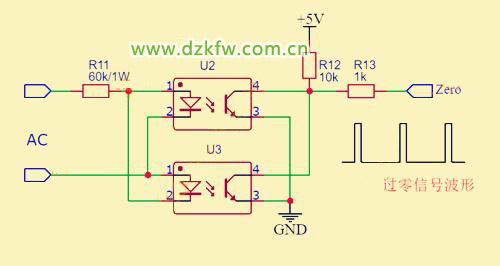

• 使用两个光耦可以得到交流电的正、负半波变换的零点。
• 交流电为正半波时上方光耦（U2）工作，光耦输出为低电平，当交流电接近零点时光耦（U2）停止工作，输出高电平。
• 交流电为负半波时下方光耦（U3）工作，光耦输出为低电平，当交流电接近零点时光耦（U3）停止工作，输出高电平。
• 交流电每次交变时，都得可以一个高电平输出。

三极管设计简易的过零检测电路：

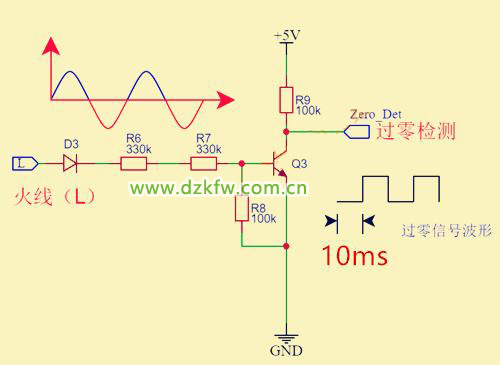

交流电的火线(L)经过一个整流二极管，通过电阻限流进入三极管的基极（B）,当交流电为正半波时，三极管导通，交流电为负半波时，受整流二极管的阻隔，三极管载止；所以三极管的集电极可以得到50HZ的方波信号，方波的上升沿和下降沿都是交流电的过零点。

利用过零点控制双向可控硅导通角

• 交流电机的转速，发热管发热功率控制，都是需要交流电的过零点配合的。

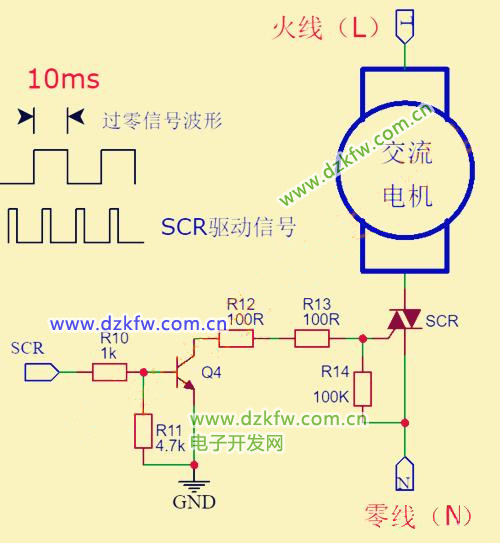

• 双向可控硅在交流电的正、负半波都可以导通。只要在正弦波周期给双向可控硅提供一个触发脉冲信号，双向可控硅就会导通，在过零点的时候，双向可控硅又会自动关闭。利用双向可控硅这些特性就可以控制交流电机转速或者发热管功率。
• 设计可控硅驱动程序的时候，需要通过过零检测电路检测交流电的零点信号，检测到交流电零点后，根据转速或者功率需要，延时一定时间再给双向可控硅提供触发信号。



75%功率：检测到零点后，延后2.5ms触发可控硅导通（半个正弦波为10ms），交流电只有1/4的时间通过负载。

50%功率：检测到零点后，延后5ms触发可控硅导通（半个正弦波为10ms），交流电只有一半的时间通过负载。

25%功率：检测到零点后，延后7.5ms触发可控硅导通（半个正弦波为10ms），交流电只有1/4的时间通过负载。

利用过零点控制继电器导通

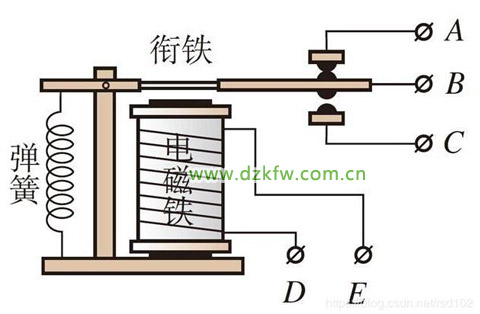

继电器通过内部的电磁铁控制触点的闭合和断开；当继电器连接的负载较大时，触点闭合和断开瞬间电流特别大，会产生拉弧，触点瞬间发热严重，导致继电器触点粘连失效。为了减少继电器触点闭合时产生的拉弧，我们可以在交流电过零点的时候驱动继电器触点闭合或者断开，大大减少拉弧的出现。要实现此功能，当然少了不过零检测电路的参与了。



大家觉得过零检测电路还有什么用处呢？不妨留言讨论一下！
