那些值得电子发烧友珍藏的经典模拟电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-25

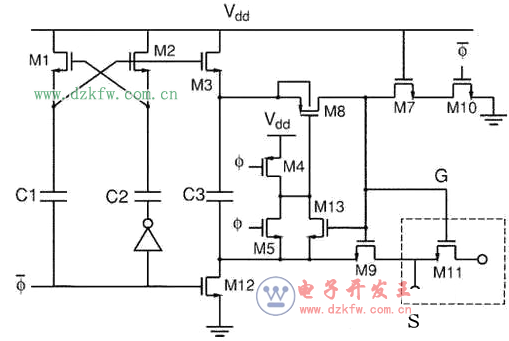

电路用在各种ADC之前的Sample电路,可以让ADC实现rail to rail的input,sample电路的工作电压超过Vdd,极大的减少了了setTIng TIme,而且几乎没有reliability的问题。电路里没有任何一个器件是可以被减少或者改变位置的。此电路直接使得ADC的发展往前跃进了一大步,现在已经几乎成为除ΔΣ之外各种ADC的标配,成为历史上最经典的模拟电路之一。当然,电路原理一眼看去也不是很好理解。

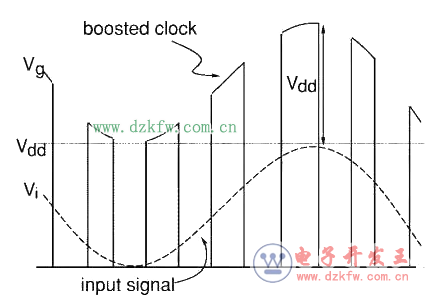

工作波形看着都让人舒服:

经典模拟电路

经典模拟电路

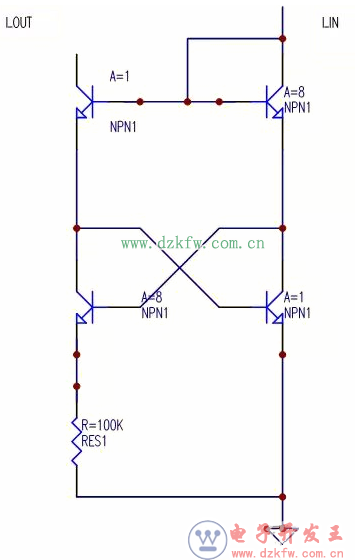

一个神奇的电流源

输入‘任意’电流。(引号的意思是,合理大小的任意电流值), 输出都大约会是2*ln8*Vt/R。

经典模拟电路

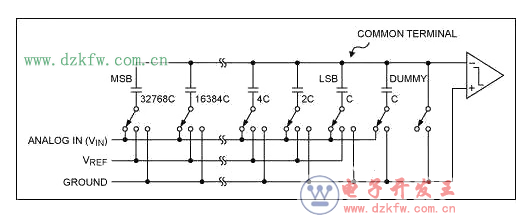

SAR-ADC

工作原理如下:

每个时钟沿,比较器对电容上的电压和地作比较, 由此结果来决定下一个电容是否接入电路。

实质上就是用二分法来逼近个未知电压。

结构

经典模拟电路
